Замена материнской платы Asus K53E-MT1

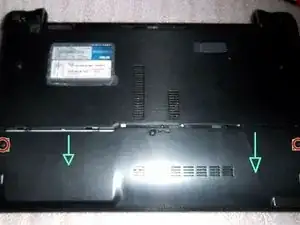

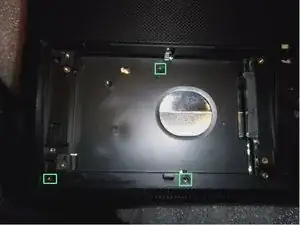

Начните с извлечения батареи и двух винтов Ph0, указанных здесь, затем сдвиньте крышку, чтобы получить доступ к жесткому диску, модулям ОЗУ и плате Wi‑Fi.

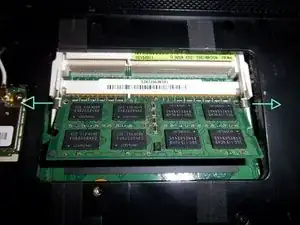

Извлеките модуль(и) ОЗУ, отведя оба металлических защелки наружу.

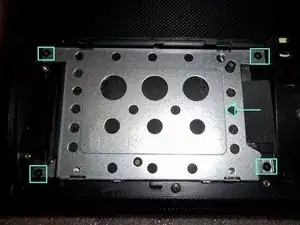

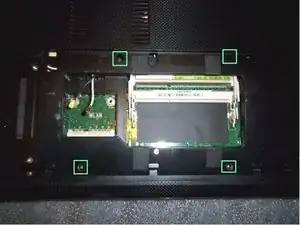

Чтобы достать жесткий диск, выньте четыре винта Ph00, указанных на фото, и потяните пластиковую вкладку влево.

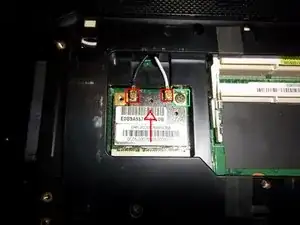

Уберите один винт Ph00, чтобы вынуть плату Wi‑Fi, затем аккуратно отключите оба антенных кабеля, учитывая черный и белый подключения.

Удалите все винты, которые видны на задней крышке, и храните их в безопасном месте.

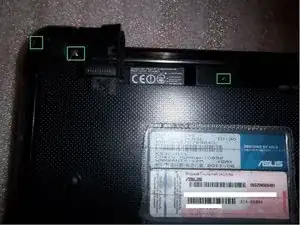

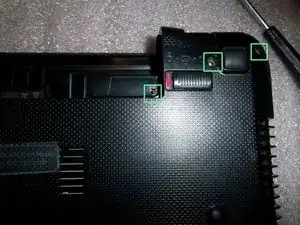

Вы можете безопасно снять все винты с обеих сторон отсека батареи — они не удерживают экран.

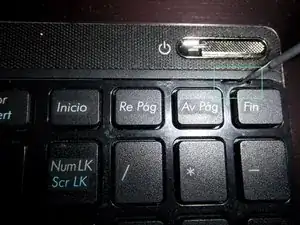

Возьмите маленькую плоскую отвёртку и по очереди отведите 5 защёлок, удерживающих клавиатуру. Начинайте с правого конца и приподнимайте клавиатуру, нажимая защёлки в направлении экрана.

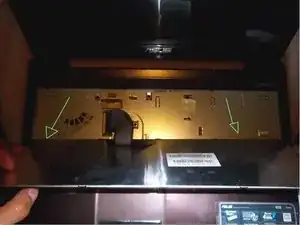

Приподнимите клавиатуру, осторожно обращаясь с ленточным кабелем.

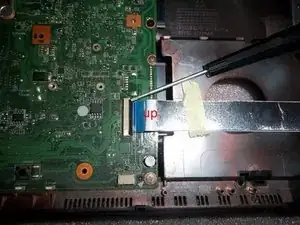

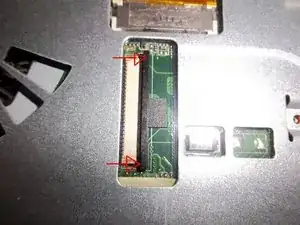

Освободите ленточный кабель клавиатуры от материнской платы, аккуратно сдвинув чёрную пластиковую часть разъёма вправо.

Снимите все винты с металлической панели за клавиатурой.

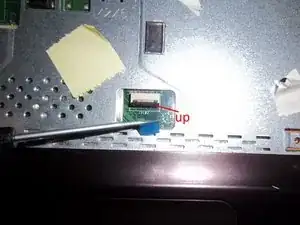

Вы найдёте разъём тачпада, скрытый изолирующей лентой. Поднимите чёрную часть разъёма, чтобы извлечь ленточный кабель.

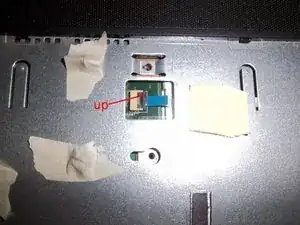

Вы также найдёте ленточный кабель кнопки питания под лентой. Поднятие чёрной части разъёма позволит также удалить этот кабель.

На этом этапе вы сможете вынуть лоток DVD, подцепив скрепку в отверстие для извлечения.

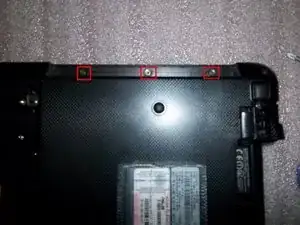

Как показано на фото, нужно удалить три винта Ph00.

Если всё сделано правильно, верхняя крышка теперь полностью свободна.

Снимите ленточный кабель микрофона и разъёма наушников, поднимая чёрную часть разъёма вверх.

Чтобы отсоединить ленточный кабель дисплея, сначала удалите прозрачную ленту (не трогайте жёлтую ленту), затем аккуратно извлеките разъём, нажав на две белые защёлки кабеля и потянув назад.

Отсоедините разъём динамиков аналогичным образом.

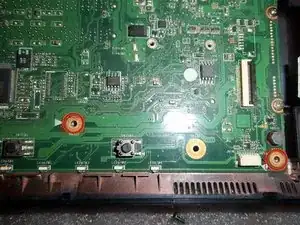

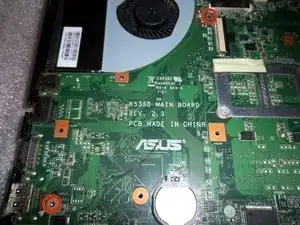

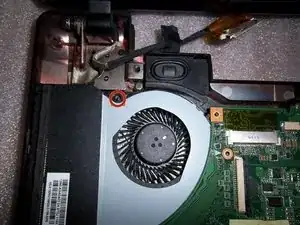

Чтобы снять материнскую плату, удалите пять винтов, показанных на фотографиях.

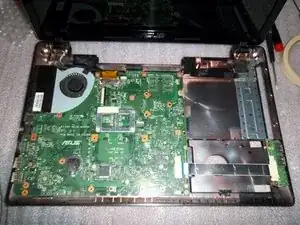

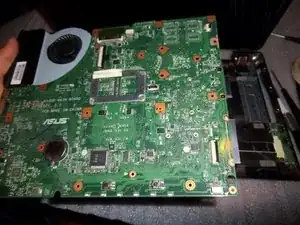

На этом этапе материнская плата должна освободиться и выпасть.

Это всё с моей стороны. Сборка дисплея здесь не показана, извините.
