Замена вентиляторного узла Asus A53S
В этом руководстве подробно описаны шаги по снятию вентилятора ASUS A53S и его замене, к каждому шагу прилагаются фотографии. Вентилятор компьютера — крайне важный компонент: его основная функция — охлаждать другие компоненты, например процессор. При возникновении проблем с вентилятором могут возникнуть серьезные неисправности компьютера, такие как перегрев компонентов. Чтобы начать решение проблемы, перейдите по ссылке для устранения неисправностей: Замена вентиляторного узла Asus A53S
Шаг 1

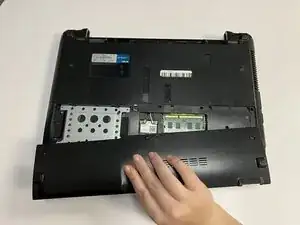

Выключите устройство и извлеките аккумулятор перед началом работы.

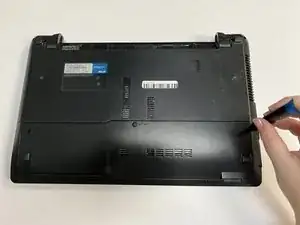

Переверните ноутбук так, чтобы была видна его нижняя часть.

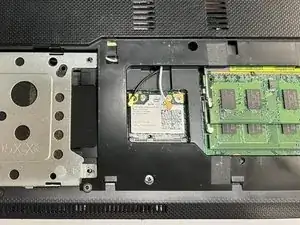

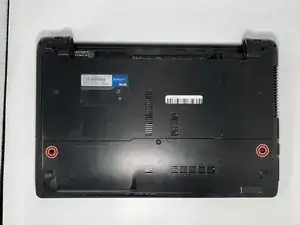

С помощью крестовой отвертки Phillips #01 отвинтите два винта длиной 6 мм.
Шаг 2

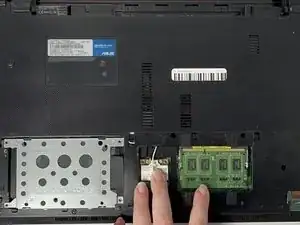

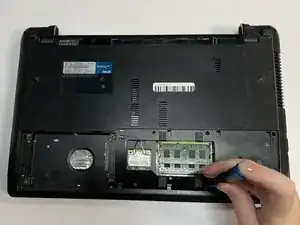

Подведите лопаткой под белый провод и осторожно потяните его вверх, отсоединив от карты Wi‑Fi.
Тем же способом отсоедините чёрный провод.
Шаг 3

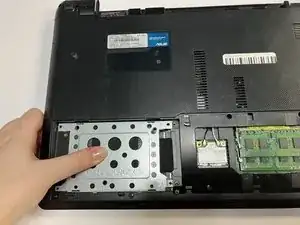

Сдвиньте жесткий диск влево и извлеките его.
Шаг 4

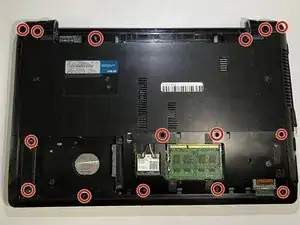

С помощью крестовой отвертки Phillips #01 отвинтите пятнадцать винтов длиной 6 мм.
Шаг 5
Переверните ноутбук и откройте его.

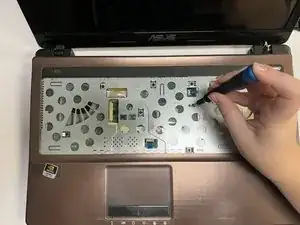

Лопаткой вставьте плоский конец в выемки в верхней части клавиатуры и медленно «выдавите» клавиатуру вверх и из корпуса устройства.
Шаг 6

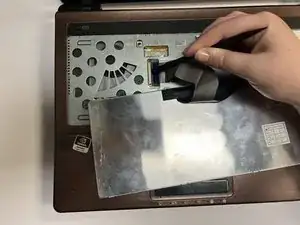

Плоским концом лопатки поднимите фиксатор ZIF разъёма и отсоедините клавиатуру от компьютера.
Снимите клавиатуру.
Шаг 7
Лопаткой подведите плоский конец под черный фиксатор, удерживающий кнопку питания. Подденьте лопаткой вверх и влево, отсоединив кнопку питания.
Тем же приёмом отсоедините тачпад.
Шаг 8

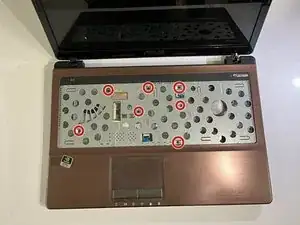

С помощью крестовой отвертки Phillips #01 отвинтите семь винтов длиной 6 мм.
Шаг 9

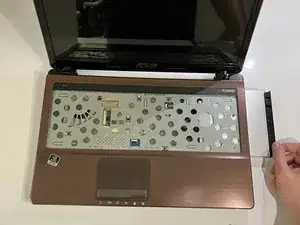

Аккуратно извлеките оптический привод.
Шаг 10
Переверните ноутбук так, чтобы была видна нижняя часть.

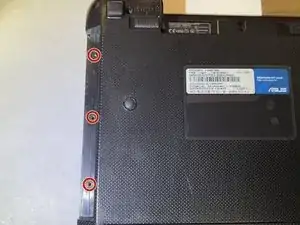

С помощью крестовой отвертки Phillips #01 отвинтите три винта длиной 6 мм.
Шаг 11
Переверните ноутбук так, чтобы его можно было открыть.

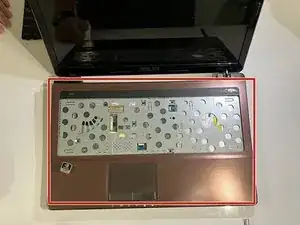

Осторожно отделите крышку от ноутбука, подставив инструмент для вскрытия между крышкой и нижней частью корпуса.
Шаг 12

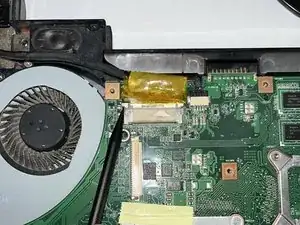

Снимите жёлтую ленту.
Шаг 13

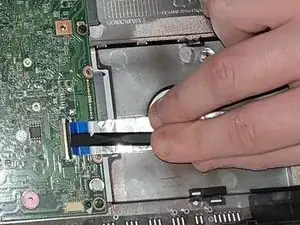

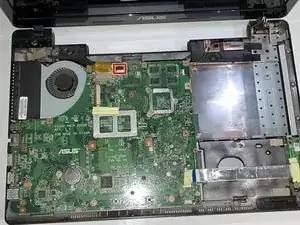

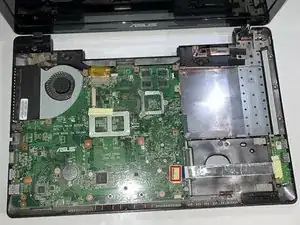

Плоским концом лопатки переверните фиксатор ZIF вверх, отсоединив плату USB от материнской платы.
Шаг 14
Шаг 15

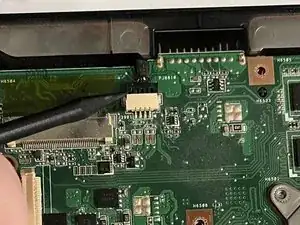

Острой частью лопатки аккуратно нажмите вверх на чёрную часть разъёма динамика.
Шаг 16

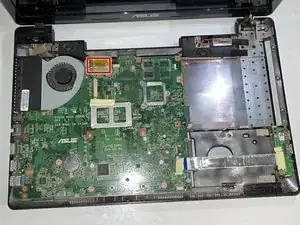

С помощью крестовой отвертки Phillips #01 отвинтите пять винтов длиной 6 мм в указанных местах.
С помощью крестовой отвертки Phillips #01 отвинтите винты длиной 5 мм.
Все эти винты отмечены маленькой белой стрелкой.
Шаг 17

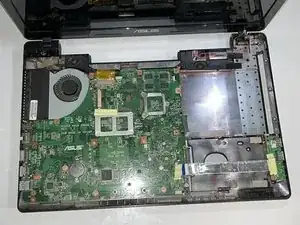

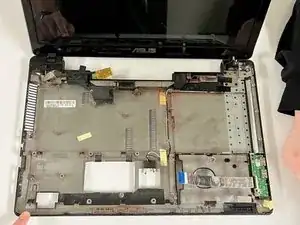

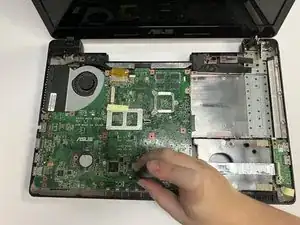

Осторожно приподнимите материнскую плату и выньте её из корпуса ноутбука.
Шаг 18

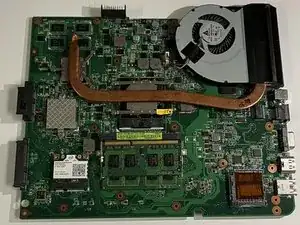

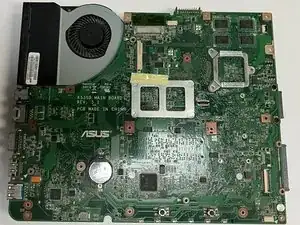

Переверните материнскую плату так, чтобы вентилятор и радиатор были сверху.

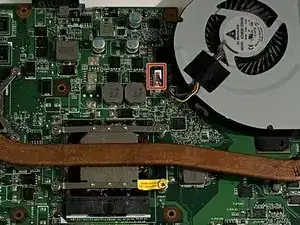

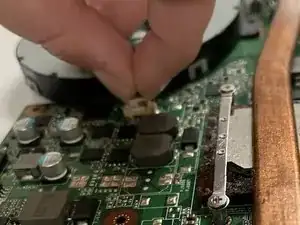

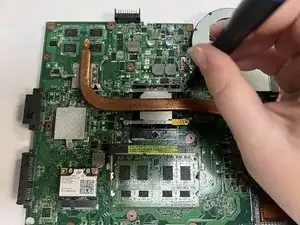

Сожмите верхнюю часть разъёма и потяните вверх, слегка покачивая из стороны в сторону, чтобы отсоединить вентилятор.
Шаг 19

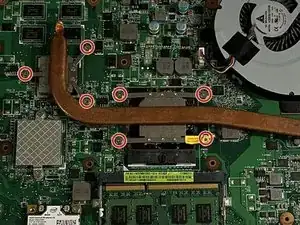

С помощью крестовой отвертки Phillips #01 отвинтите семь винтов длиной 5 мм.

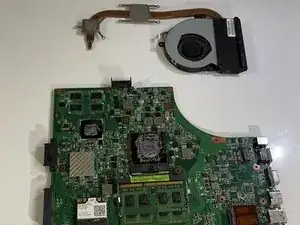

Снимите вентиляторный узел.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
