Замена тачпада в Acer Chromebook 15 CB5-571-C09S

Разместите устройство на ровной поверхности лицевой частью вниз так, чтобы вентиляционные отверстия вентилятора находились в верхней части устройства.

Открутите восемнадцать винтов PH0 длиной 6 мм на задней панели устройства.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть заднюю крышку по краям устройства.

Будьте осторожны, чтобы не треснуть и не сломать заднюю крышку устройства.

Вам потребуется изменить положение устройства, чтобы поддеть крышку по всем краям.

Установите устройство вертикально так, чтобы петли были вверху, и аккуратно отделите заднюю крышку от корпуса.

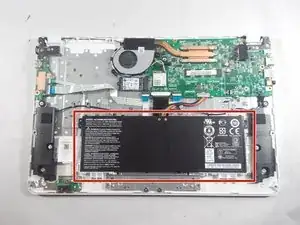

Аккумулятор — это большой черный прямоугольник, расположенный в нижней центральной части устройства.

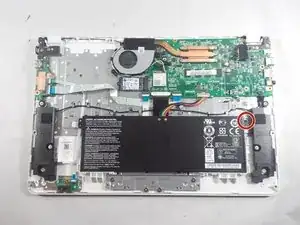

Открутите один черный винт PH00 длиной 5 мм, удерживающий аккумулятор, расположенный в верхнем правом углу аккумулятора.

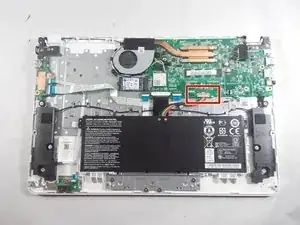

Отключите разъем аккумулятора от платы, используя два пластиковых инструмента для вскрытия.

Разъем аккумулятора — это белая «вилка», которая соединяет аккумулятор с платой и имеет присоединённые радужные провода.

Поместите по одному пластиковому инструменту с каждой стороны разъема аккумулятора и аккуратно вытащите разъем из платы.

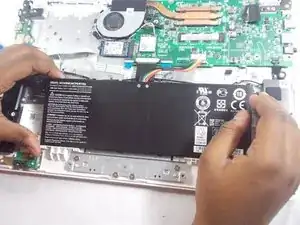

После отключения аккумулятора от платы его можно легко извлечь из устройства.

Возьмитесь за верхний край аккумулятора и аккуратно потяните его вверх и наружу в вашу сторону.

Тачпад находится в нижней центральной части устройства на месте, где ранее находился аккумулятор.

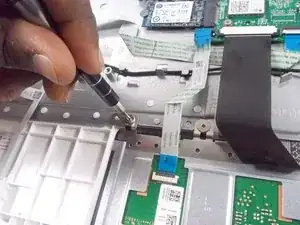

Открутите семь винтов PH00 длиной 2 мм.

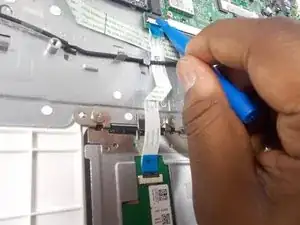

Отсоедините разъем тачпада от материнской платы.

Разъем тачпада — это белая «вилка», расположенная в нижнем правом углу платы, к которой прикреплена синяя и серебристая лента.

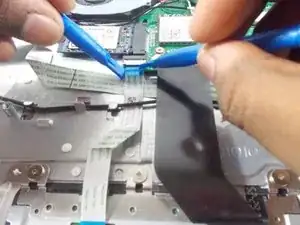

Используйте два пластиковых инструмента для вскрытия, чтобы захватить по обе стороны разъема тачпада и аккуратно вытащить его из платы.

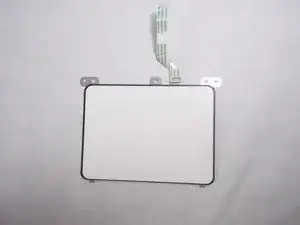

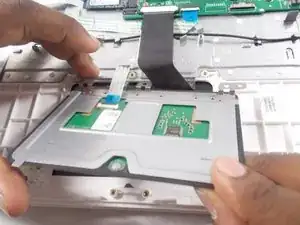

Возьмите тачпад за углы и аккуратно поднимите его, вынув из устройства.
