Замена картридера SD в Acer Chromebook C710-2833
Со временем картридер SD вашей ноутбука может перестать считывать SD‑карты. Картридер SD нужно заменить, если компьютер не определяет вставленную SD‑карту. Рекомендуется попробовать вставить несколько SD‑карт, чтобы убедиться, что проблема в картридере, а не в самой SD‑карте. Замените картридер, следуя этому руководству.
Шаг 1
Переверните Chromebook так, чтобы нижняя часть была обращена вверх.
Шаг 2

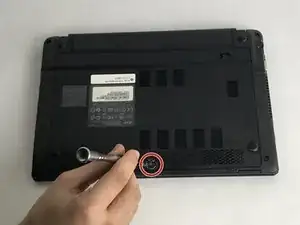

Удалите винт Phillips #00 длиной 6 мм, крепящий заднюю крышку.

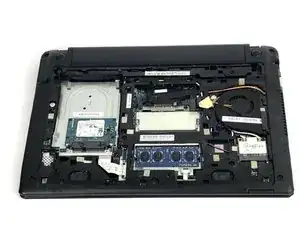

Осторожно снимите крышку.
Положите крышку и винт в безопасное место на время.
Шаг 3

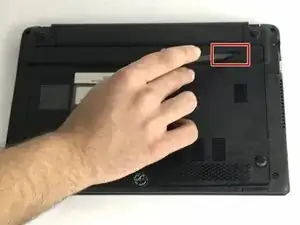

С помощью лопатки или пальца сдвиньте фиксатор батареи и удерживайте в указанном положении.
При сборке фиксирование защёлки не требуется.
Шаг 4

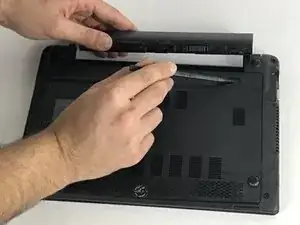

Удерживая фиксатор, выньте старую батарею.
При сборке фиксирование защёлки не требуется.
Шаг 5

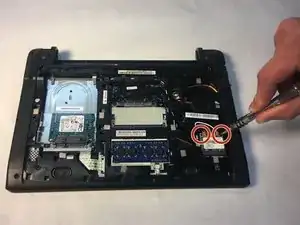

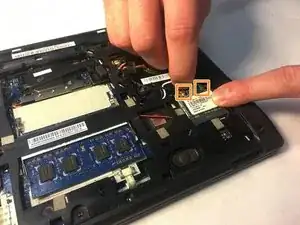

Удалите два винта Phillips #00 длиной 3 мм, расположенных на Wi‑Fi‑карте.

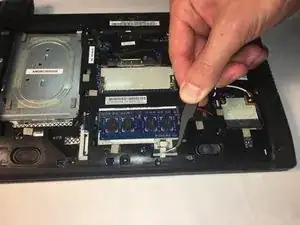

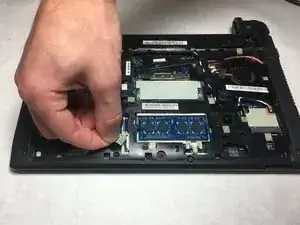

Отсоедините провода от Wi‑Fi‑карты.

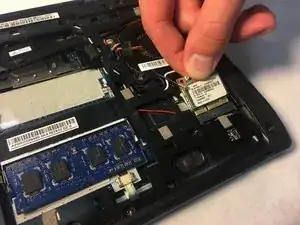

Поднимите Wi‑Fi‑карту под углом и выньте её, потянув.
Шаг 6

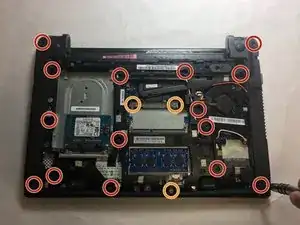

Удалите пятнадцать винтов Phillips #00 длиной 6 мм, удерживающих пластиковую заднюю панель.
Удалите пять винтов Phillips #00 длиной 3 мм, удерживающих пластиковую заднюю панель.
Шаг 7

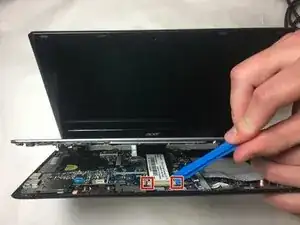

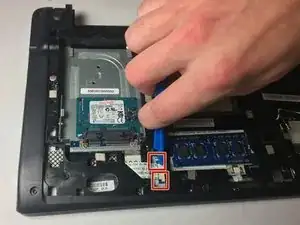

Используйте инструмент для открытия, чтобы оттянуть защёлки ленты кабеля твердотельного накопителя.
Аккуратно вытяните лентовый кабель.

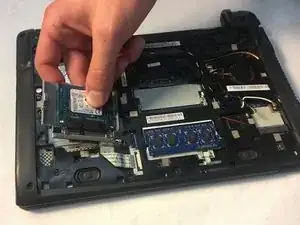

Снимите твердотельный накопитель.
Шаг 8

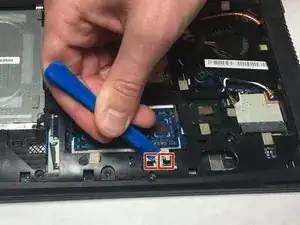

Используйте инструмент для открытия, чтобы оттянуть защёлки лентового кабеля, расположенного под платой оперативной памяти.
С помощью наклонных пинцетов аккуратно вытяните лентовый кабель из‑под платы оперативной памяти.
Шаг 9
Используйте инструмент для открытия, чтобы разъединить шов по внешнему периметру задней крышки.
Отделите заднюю крышку от корпуса клавиатуры.
Шаг 10

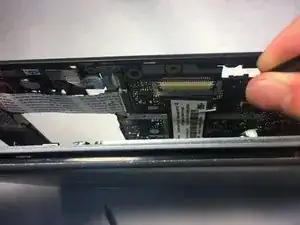

Используйте инструмент для открытия, чтобы отвести защёлки лентового кабеля, всё ещё соединяющего клавиатуру и заднюю панель.
С помощью наклонных пинцетов аккуратно извлеките лентовый кабель.
Шаг 11
Поднимите клавиатуру и снимите её с задней крышки.
Шаг 12

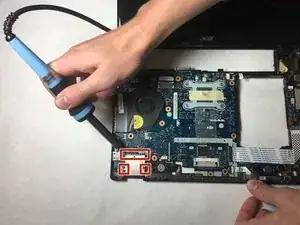

Используйте паяльник, чтобы распаять контакты, показанные на картридере SD. Сверху будет 11 контактов (см. широкий красный прямоугольник), и по одному контакту с каждой стороны (см. два красных квадрата).
Удалите и замените картридер SD.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
