Замена веб-камеры Asus Eee PC 900

Сдвиньте фиксаторы батареи из положения «заблокировано» в положение «разблокировано».

Правый фиксатор разблокирован, когда видна красная точка.

Левый фиксатор необходимо удерживать в разблокированном положении, чтобы извлечь батарею.

Выдвиньте батарею, удерживая левый фиксатор в разблокированном положении.

Внимание Выполните этот шаг, чтобы отсоединить верхнюю часть клавиатуры, но не извлекайте её полностью из ноутбука. При неправильных действиях может повредиться гибкий кабель клавиатуры.

Найдите три металлические защёлки, удерживающие клавиатуру ноутбука.

С помощью лопатки надавите на каждую металлическую защёлку, чтобы освободить клавиатуру.

Верхняя часть клавиатуры должна «выскочить» из держателя.

Защёлки удерживают нижнюю часть клавиатуры на корпусе. Аккуратно приподнимите верхнюю часть клавиатуры, затем сдвиньте всю клавиатуру в направлении экрана ноутбука, пока не станет виден шлейф.

С помощью лопатки аккуратно сдвиньте два чёрных фиксирующих штифта шлейфа в сторону экрана.

Выньте шлейф клавиатуры из разъёма.

Снимите клавиатуру, поднимая её вверх.

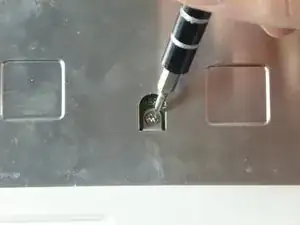

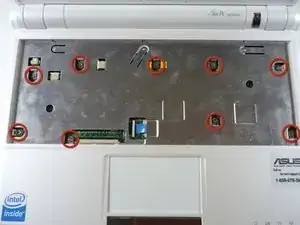

Снимите девять винтов Phillips #0 длиной 4,76 мм на верхней крышке ноутбука.

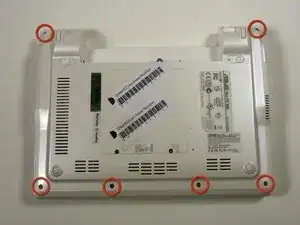

Снимите шесть винтов Phillips #0 длиной 4,76 мм на задней панели ноутбука.

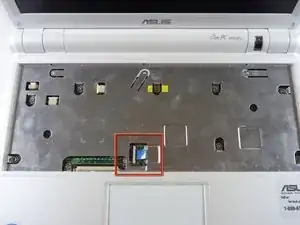

Переверните ноутбук и найдите шлейф тачпада.

Разблокируйте бежевый фиксатор в чёрном разъёме, сдвинув фиксатор вправо с помощью лопатки.

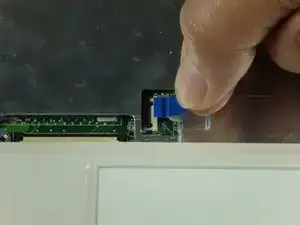

Выдвиньте шлейф тачпада, потянув синюю язычок вправо.

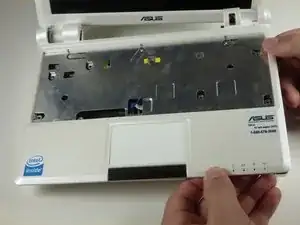

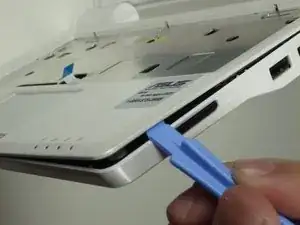

Используйте пластиковый инструмент для открывания, чтобы аккуратно отделить верхнюю крышку от основания ноутбука. См. следующий шаг для снятия крышки.

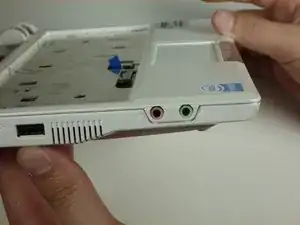

Внимание: Чтобы освободить динамик и микрофон, приподнимите правую половину и сдвиньте крышку влево (как показано на втором снимке), чтобы не повредить крышку.

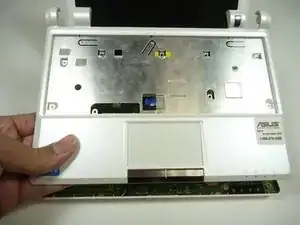

Снимите крышку ноутбука.

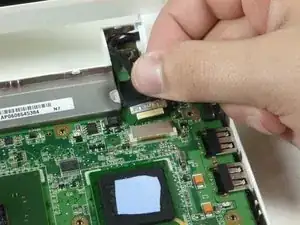

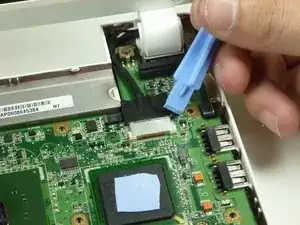

Снимите толстый чёрный провод с помощью пластикового инструмента для открывания.

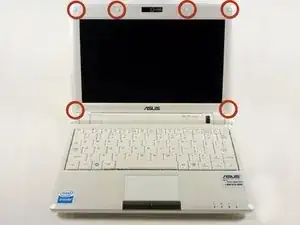

Аккуратно подденьте шесть резиновых заглушек вокруг экрана с помощью плоской отвертки 2 мм.

Плоская отвертка предпочтительнее лопатки, так как её наконечник тоньше и может просунуться под резиновые заглушки.

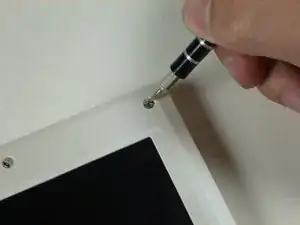

Снимите шесть винтов Phillips #0 длиной 4,76 мм под каждой заглушкой.

С помощью пластикового инструмента для открывания аккуратно отстегните корпус вокруг рамки экрана.

Снимите рамку экрана.

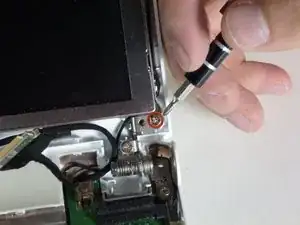

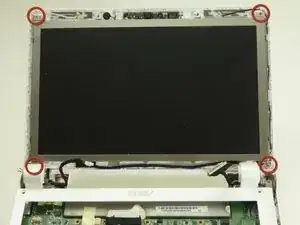

Снимите четыре винта Phillips #0 длиной 4,76 мм, расположенные в углах экрана.

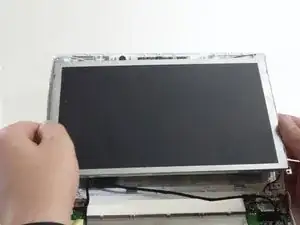

Поднимите и извлеките дисплей.

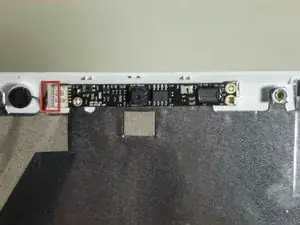

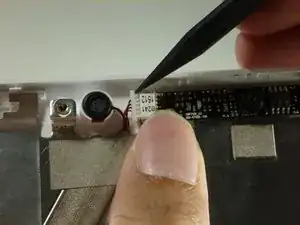

Отсоедините маленькую белую вилку слева от веб-камеры с помощью лопатки.

Может быть удобно придерживать модуль веб-камеры пальцем.

Осторожно поднимите веб-камеру с её посадочных мест, начиная с левой стороны.

На задней стороне веб-камеры может остаться немного клея. Используйте конец лопатки, чтобы аккуратно удалить клей.
