Замена тачпада ASUS E210MA-TB.CL464BK
Это руководство по замене тачпада для ASUS E210MA-TB.CL464BK, иногда упоминаемого просто как E210MA. Деталь позволяет управлять курсором мыши и выполняет функцию цифровой панели. Дополнительная сложность конструкции тачпада делает его особенно подверженным потере чувствительности, поэтому пользователю может понадобиться его замена.
Шаг 1

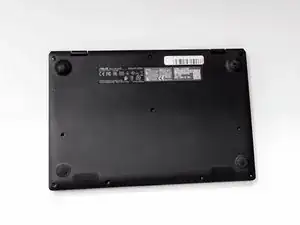

Разместите ноутбук дном вверх. Передняя часть (где находится тачпад) должна быть обращена к Вам.

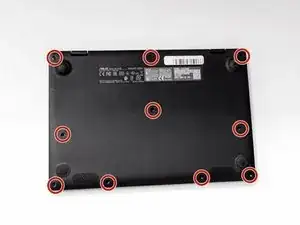

Начните с удаления десяти винтов 7 мм на нижней части ноутбука с помощью отвертки JIS #00.
Шаг 2
Дважды проверьте, что все винты удалены.

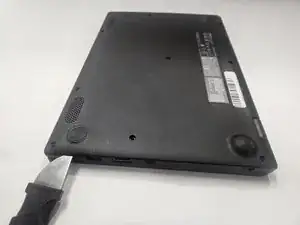

Если у Вас есть джимми или другой плоский инструмент с прямым краем, вставьте его в щель, где соединяются половины корпуса.
Когда части разойдутся, раздвиньте их, чтобы открыть внутреннюю часть корпуса.
Шаг 3

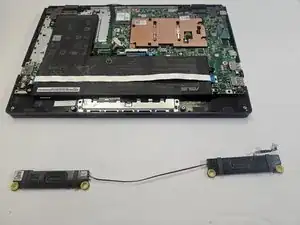

Снимите динамики, как описано в руководстве по замене динамиков, кратко изложенном далее.

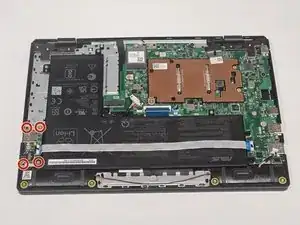

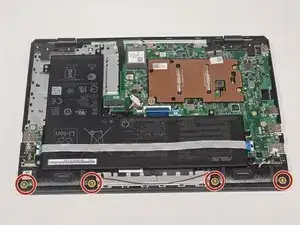

Удалите четыре винта 5 мм с помощью отвертки J00.
Найдите и снимите белый разъем, потянув его на себя.
Шаг 4

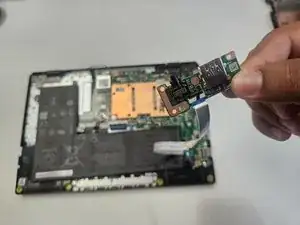

Снимите USB-порт, как описано в руководстве по замене USB-порта, кратко изложенном далее.
Удалите четыре винта 5 мм отверткой J00.
Вам не обязательно полностью отключать и снимать USB-порт, но по крайней мере выведите его из рабочей зоны.
Шаг 5

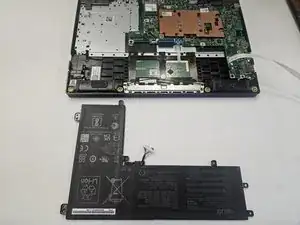

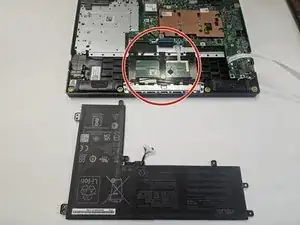

Снимите аккумулятор, как описано в руководстве по замене аккумулятора, кратко изложенном далее.

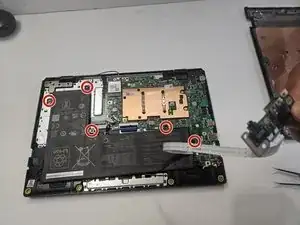

Удалите пять винтов 5 мм, фиксирующих аккумулятор, используя отвертку J00.

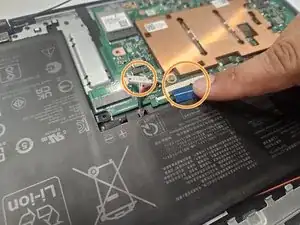

Отсоедините и снимите ленту.
Шаг 6
Найдите тачпад в передней части корпуса.

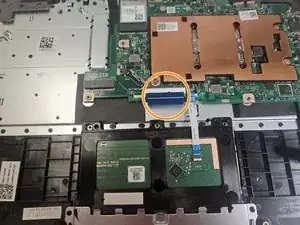

Отсоедините и снимите ленту с верхней части тачпада.
Шаг 7

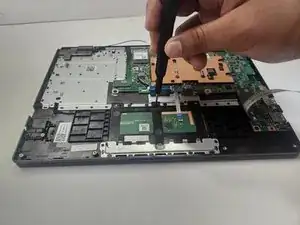

Удалите три винта 5 мм с верхней части тачпада с помощью отвертки J00.
Шаг 8

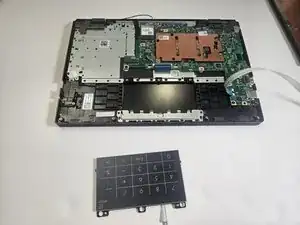

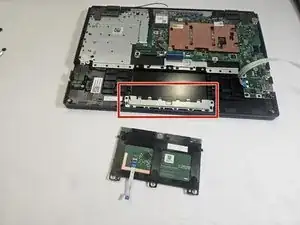

Выдвиньте тачпад из-под металлического кронштейна: сожмите верхнюю часть и сдвиньте его вперёд и вверх.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
