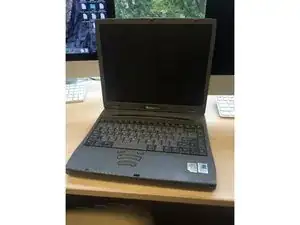

Замена материнской платы Toshiba Tecra 8100

Убедитесь, что ноутбук выключен.

Переверните ноутбук.

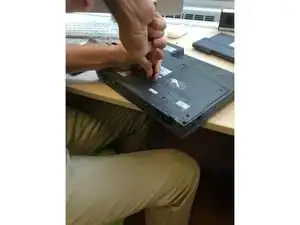

Сдвиньте весь аккумуляторный блок к краю ноутбука, чтобы разблокировать его.

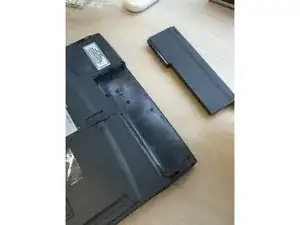

Удалите аккумулятор с нижней части ноутбука.

Винты F4 находятся вдоль двух длинных сторон края панели батареи. Винты F6 находятся на противоположной стороне нижней части ноутбука от батареи. Винты B10 расположены в каждом из четырех углов нижней части ноутбука.

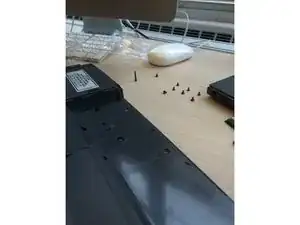

Удалите все винты с метками F4, F6 и B10 с задней панели, используя отвертку Phillips #00.

Должно быть 8 винтов F4, 6 винтов F6 и 3 винта B10.

(Если винты сильно повреждены, может понадобиться использование плоскогубцев и пинцета.

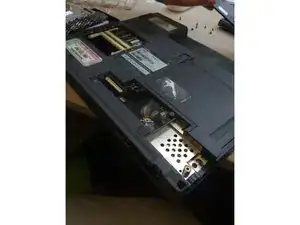

Во время удаления винтов снимайте каждую панель, которую удерживали эти винты.

Уложите панели и соответствующие винты в сторону, чтобы не потерять их.

Переверните ноутбук и откройте его, чтобы увидеть экран.

Начните с удаления клавиатуры, сняв панель, которая находится над клавиатурой, с помощью плоской отвертки.

Удалите винты B16 под клавиатурой с помощью той же отвертки Phillips #00. Должно быть 6 винтов B16.

Снимите клавиатуру.

Клавиатура останется прикрепленной к устройству с помощью электроники, соединяющей проводки. Удаление проводов не требуется.

После того как вы удалили все винты, отделите заднюю панель от остального ноутбука.

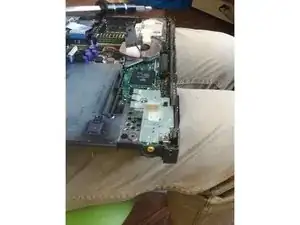

Вся зеленая плоскость, которая протянута по нижней части ноутбука, включая под другими показанными выше частями, является материнской платой.

Все компоненты, которые соединены с материнской платой, удерживаются на месте 8 золотыми винтами. Удалите каждый из них с помощью отвертки Phillips #00.

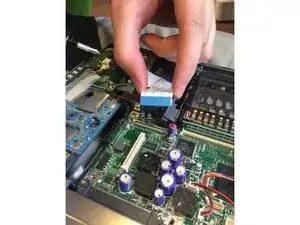

Отключите и открутите синюю звуковую карту, показанную на картинке, с помощью той же отвертки Phillips #00.

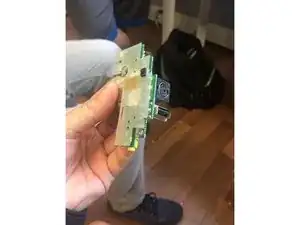

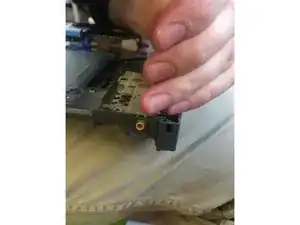

Открутите и удалите карту питания/USB с помощью отвертки Phillips #00. Карта питания/USB является белым пластиковым элементом в нижнем углу ноутбука, показанным на картинке.

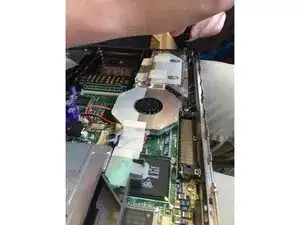

Открутите и удалите объединенный блок процессора/кулера с помощью отвертки Phillips #00.

Как показано на картинке, блок процессора/кулера является круглым устройством.

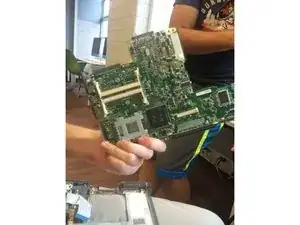

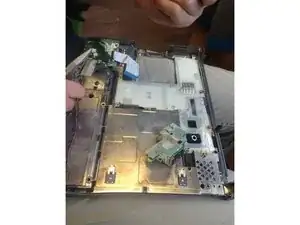

Открутите четыре уголковых винта на материнской плате с помощью отвертки Phillips #00 и удалите материнскую плату из корпуса ноутбука.

Установите новую материнскую плату на ее место и выполните эти шаги в обратном порядке, чтобы собрать ноутбук.
