Замена системы охлаждения (вентилятор) Dell Inspiron 14-7437

Перед разборкой выключите Dell Inspiron 14-7437 и отсоедините питание.

Удалите восемь винтов 4,5 мм на задней панели устройства с помощью крестовой отвертки Phillips #1.

Два винта 4,5 мм в центре под резиновой опорой нельзя полностью выкрутить, но их можно ослабить.

Отожмите заднюю крышку лопаткой и проведите ею вдоль края под крышкой, чтобы освободить защёлки, затем снимите крышку.

Удалите два винта 2,5 мм, удерживающие аккумулятор, с помощью отвертки J000 Phillips.

Отключите ленточные кабели от материнской платы.

Поднимите и извлеките литий-полимерный аккумулятор.

Отключите провода от материнской платы, аккуратно потянув вверх.

Снимите динамики с корпуса.

Поднимите провод от литиевой батарейки и аккуратно отсоедините его от материнской платы.

Провод зацеплён под небольшие фиксирующие крючки.

Извлеките монеточную батарейку из корпуса.

На дне батарейки имеется небольшое количество клея.

Удалите два винта 2,5 мм с помощью отвертки J000 Phillips.

Потяните провод вверх и извлеките вентилятор охлаждения.

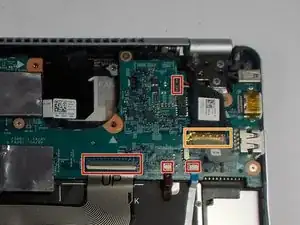

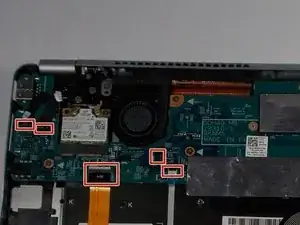

Отключите кабели от материнской платы, поднимая язычки и вытаскивая разъёмы.

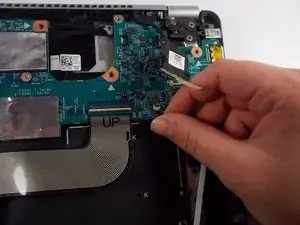

Это ZIF-разъём — необходимо откинуть боковые защёлки вверх перед извлечением.

У ZIF-разъёма есть маленькие защёлки, которые нужно поднять перед вытягиванием кабеля.

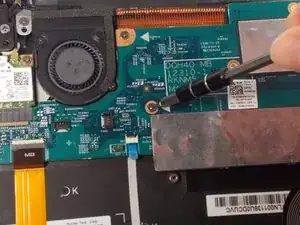

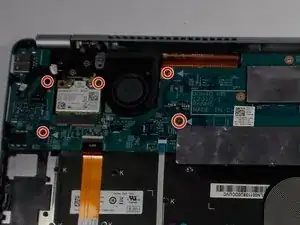

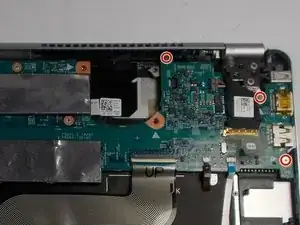

Удалите восемь винтов 2,5 мм с помощью отвертки J000 Phillips.

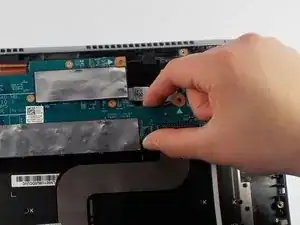

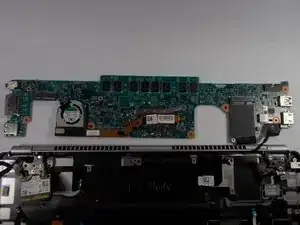

Переверните материнскую плату.

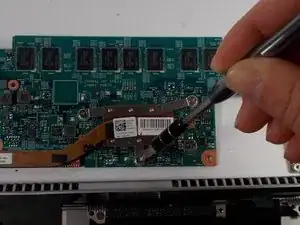

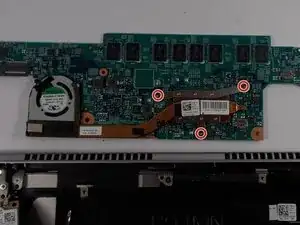

Ослабьте три винта 2,5 мм с помощью отвертки J000 Phillips.

Эти три винта 2,5 мм невозможно полностью выкрутить из системы термоохлаждения.

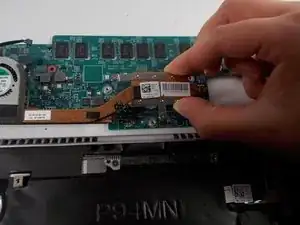

Снимите систему термоохлаждения с материнской платы.
