Замена SSD в HP 15-ef

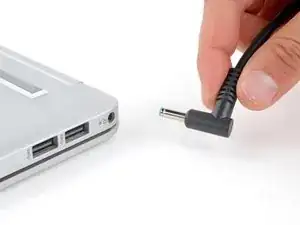

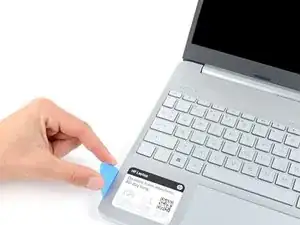

Полностью выключите ноутбук и отключите все кабели.

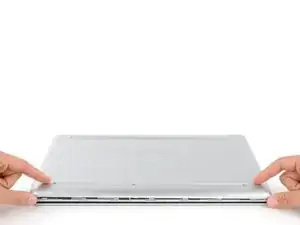

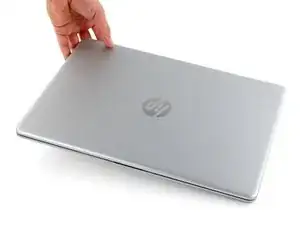

Переверните ноутбук так, чтобы резиновые ножки были обращены вверх.

Резиновые ножки закрывают в общей сложности шесть винтов задней крышки.

Используйте медиатор для поддевания края передней резиновой ножки, пока не сможете схватить её пальцами.

Убедитесь, что ножка и её клей отделяются вместе, так как их нужно снять одним целым.

Отделите переднюю ножку от задней крышки и снимите её.

Используйте медиатор, чтобы поддеть край задней резиновой ножки, пока не сможете схватить её пальцами.

Отделите заднюю ножку от задней крышки и снимите её.

Обратите внимание, что резиновые ножки разные:

Задняя ножка толще и имеет более глубокую выемку.

Передняя ножка тоньше и имеет более мелкую выемку.

При повторной сборке:

Если вы используете прежние резиновые ножки, оставшийся клей должен быть достаточно липким для повторного использования.

Если остаточный клей недостаточно клейкий или в комплекте с запасными ножками нет клеевого слоя, вы можете использовать двустороннюю ленту, например Tesa Tape, чтобы закрепить ножки.

Убедитесь, что полоски ленты не шире 6 мм, иначе они могут не подойти.

Чтобы установить ножку, снимите подкладку с клеевого слоя, уложите ножку в соответствующую выемку и плотно прижмите по всей длине ножки, чтобы закрепить её.

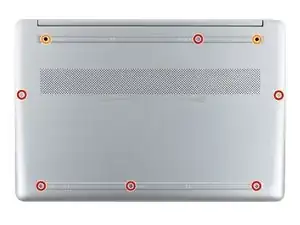

Используйте крестовую отвертку, чтобы отвернуть восемь винтов, крепящих заднюю крышку:

Шесть серебристых винтов длиной 6,5 мм

Два чёрных винта длиной 6,7 мм

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте ту отвертку, которая наиболее плотно входит в головку винта, чтобы избежать сорвания.

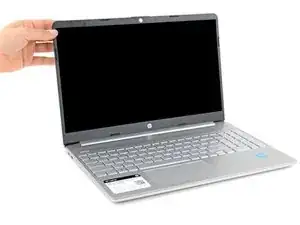

Переверните ноутбук и откройте экран.

Пластиковые защёлки фиксируют заднюю крышку в рамке. Вы услышите и почувствуете, как защёлки отпускаются при работе.

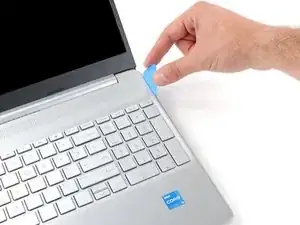

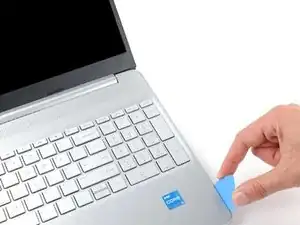

Вставьте плоскую сторону медиатора в зазор между верхним левым краем задней крышки и рамкой.

Проведите медиатором вниз до нижнего левого угла, чтобы освободить защёлки по левой кромке.

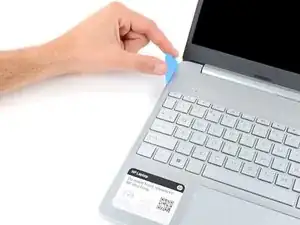

Вставьте плоскую сторону медиатора в зазор между верхним правым краем задней крышки и рамкой.

Проведите медиатором вниз до нижнего правого угла, чтобы освободить защёлки по правой кромке.

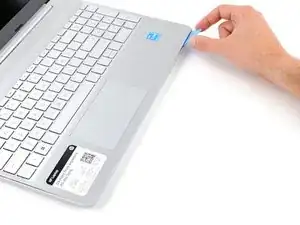

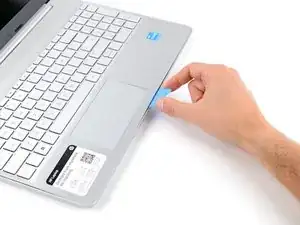

Вставьте плоскую сторону медиатора между нижним правым углом задней крышки и рамкой.

Проведите медиатором до нижнего левого угла, чтобы освободить оставшиеся защёлки.

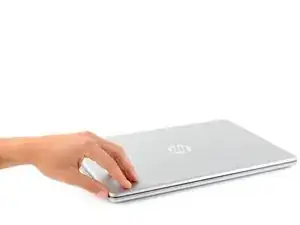

Закройте экран и снова переверните ноутбук.

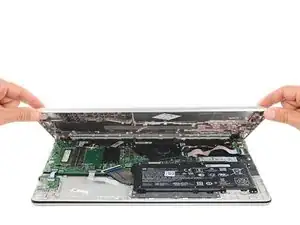

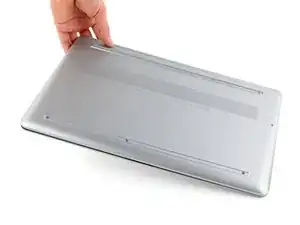

Снимите заднюю крышку.

Для установки задней крышки уложите её на рамку и плотно прижмите по периметру, чтобы защёлкились все фиксирующие элементы.

Из-за конструкции разъёма батареи единственный способ отсоединить батарею — физически её вынуть.

Не сгибайте, не сминaйте, не деформируйте, не протыкайте и не повреждайте батарею инструментом — повреждённая батарея представляет риск возгорания.

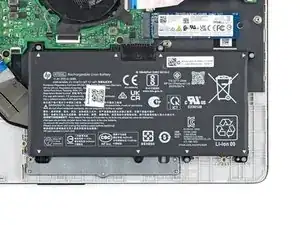

Используйте крестовую отвертку, чтобы отвинтить пять винтов длиной 3,7 мм, крепящих батарею.

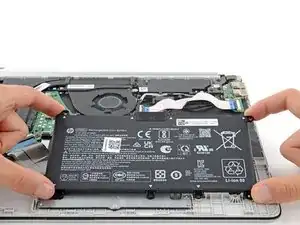

Осторожно приподнимите верхний край аккумулятора, чтобы отключить его разъём от материнской платы.

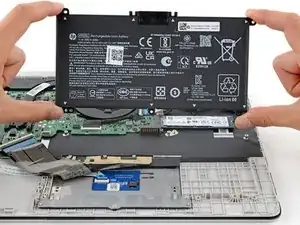

Извлеките аккумулятор.

При сборке используйте направляющие для выравнивания аккумулятора и нажмите на разъём, чтобы зафиксировать его.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это пожароопасно. Замените его на новый.

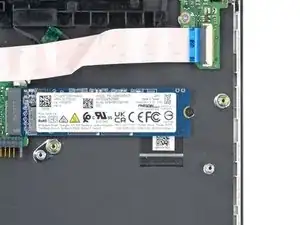

Отверткой Phillips удалите винт длиной 2,5 мм, фиксирующий SSD.

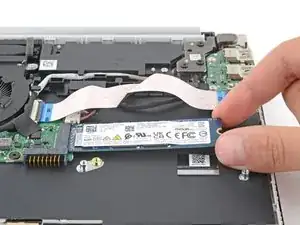

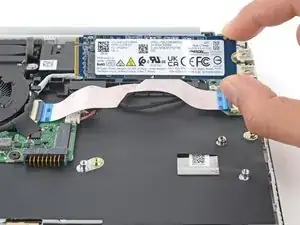

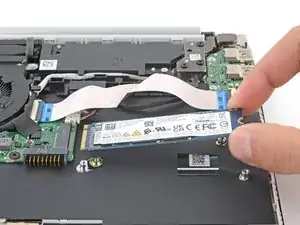

Удерживая SSD за кромки, тяните его ровно наружу из разъёма, чтобы извлечь.

Не тяните вверх под острым углом — это может повредить SSD и его разъём.

При сборке, если в вашей модели есть термопрокладка для SSD, убедитесь, что она перенесена на заменяемый SSD.
