Замена USB‑порта Lenovo G50-80 80E5

С нижней стороны ноутбука нажмите внутрь два фиксатора батареи, чтобы извлечь аккумулятор. Поднимите батарею и удалите её.

Выверните три винта #00×5.5 мм с нижней передней крышки, затем сдвиньте основную сервисную крышку вперёд и снимите её.

Выверните два винта #00×4.5 мм, удерживающие жёсткий диск, затем сдвиньте накопитель в сторону и извлеките жёсткий диск.

Выверните три винта #00×5.5 мм, удерживающие вентилятор, отключите разъём проводки вентилятора и затем снимите блок вентилятора.

Используя пинцет, аккуратно снимите белый и чёрный провод с карты Wi‑Fi. Протяните провода обратно по каналу и отведите в сторону.

Отключите два ленточных кабеля под областью вентилятора.

Выверните фиксирующий винт CD‑привода (#00×5.5 мм) и выдвиньте привод из посадочного места.

Освободите фиксаторы планок оперативной памяти с обоих концов каждой планки. После освобождения вытяните каждую планку ОЗУ.

Выверните три винта #00×5.5 мм, удерживающие клавиатуру.

Выверните шесть периферийных винтов #00×5.5 мм, удерживающих панель для ладоней.

Переверните ноутбук, поднимите экран и с помощью пластиковой лопатки начните снимать клавиатуру. Начните с верхнего левого угла и работайте слева направо, поднимая клавиатуру. Как только верхняя часть освободится, поднимите клавиатуру вверх и отведите от себя. Отключите ленточный кабель и отложите клавиатуру.

Отключите два ленточных кабеля, затем с помощью пластиковой лопатки начните отделять панель для ладоней от корпуса. Начните вдоль переднего левого края и работайте слева направо, отделяя половины. Аналогично отделите левую и правую стороны.

Отключите ленточный кабель CD‑привода и кабель вспомогательной платы. Отключите кабель динамиков, затем выверните фиксирующий винт платы CD‑привода (#00×4.5 мм). Выверните фиксирующий винт вспомогательной платы и снимите вспомогательную плату.

Выверните три винта, крепящие материнскую плату (#00×5.5 мм), и извлеките материнскую плату.

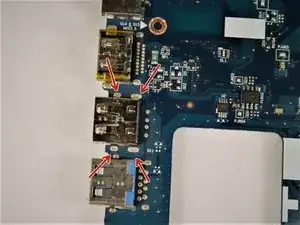

Эти контакты потребуется выпаять для демонтажа.
