Замена кнопки питания Lenovo G50-80 80E5

Поместите ноутбук на ровную поверхность так, чтобы задняя панель была обращена вверх, а петли — к вам.

Сдвиньте вкладку, расположенную с правой стороны, вправо.

Вы узнаете, что это сделано правильно, когда увидите красную поверхность под вкладкой.

Переместите левую вкладку влево, чтобы освободить батарею.

Вы услышите слышимый 'щелчок' и увидите, как батарея отделяется от остальной части ноутбука.

Держите батарею за верхний шов между ней и ноутбуком.

Прокатите батарею к себе.

Поднимите батарею из ноутбука.

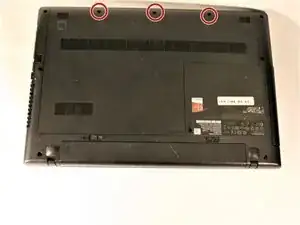

Удалите три винта, фиксирующие внешнюю крышку ноутбука, используя отвертку Phillips #0.

Сдвиньте крышку от петель и поднимите панель.

Найдите 3 винта на дне, фиксирующие клавиатуру на месте.

Один винт будет находиться под защитной наклейкой Lenovo. Разорвите наклейку, чтобы получить доступ к винту.

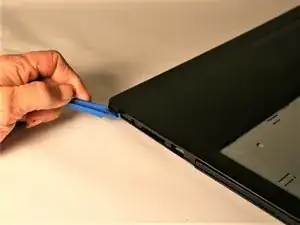

Начните с боку, осторожно подденьте с помощью лопатки.

Продолжайте поддевать вокруг верхней части клавиатуры.

Когда верхняя часть клавиатуры станет свободной, осторожно поднимите ее.

Немного приподнимите нижнюю часть клавиатуры, чтобы получить доступ к шлейфу клавиатуры.

С помощью пинцета поднимите зажим, чтобы снять шлейф клавиатуры.

Шлейф клавиатуры удален.

После удаления шлейфа клавиатуру можно поднять.

Удалите провода Wi-Fi, приподняв их.

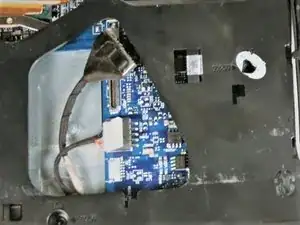

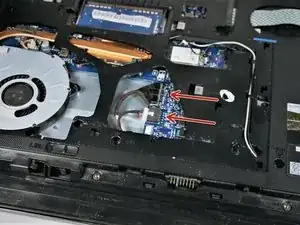

Найдите кабель питания и монитор на нижней стороне рядом с вентилятором.

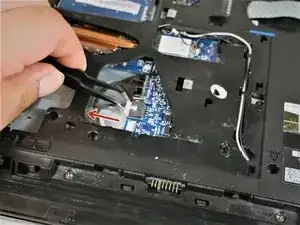

Удалите кабель питания с помощью пинцета, осторожно вытягивая.

Удалите кабель монитора, осторожно потянув за вкладку прямо вверх.

Кабели монитора и питания отключены.

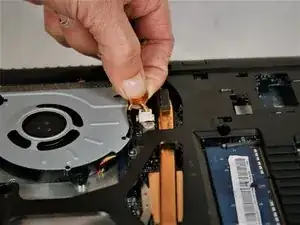

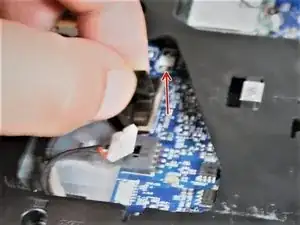

Отключите провода вентилятора от материнской платы, поднимая их вверх.

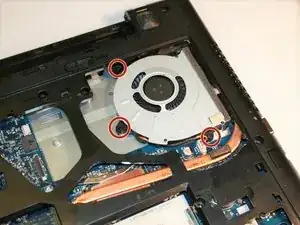

Найдите 3 винта, фиксирующие вентилятор на месте.

Удалите 3 винта.

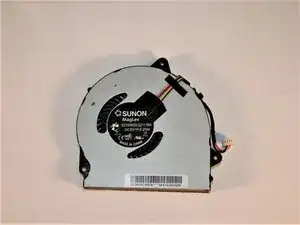

Вентилятор должен подняться на место.

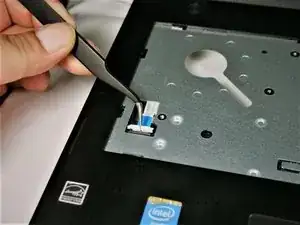

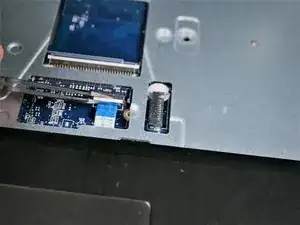

Поднимите зажим, чтобы удалить шлейф для ThinkPad.

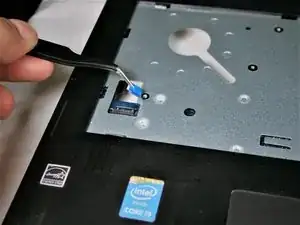

Поднимите зажим, чтобы удалить шлейф кнопки питания.

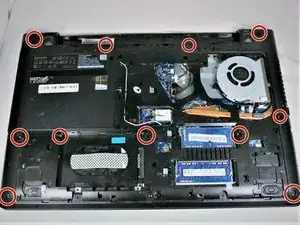

Начните с нахождения винтов на нижней панели.

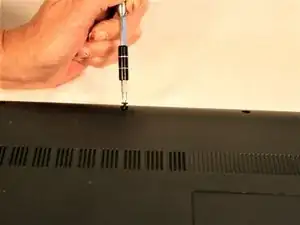

Удалите винты с помощью отвертки Phillips 001.

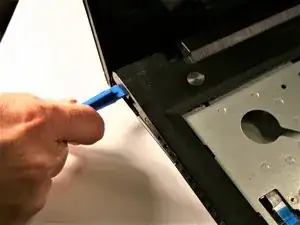

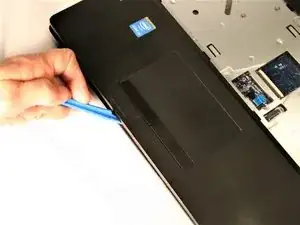

После удаления винтов начните осторожно поддевать в одном углу с помощью лопатки.

Продолжайте к центру и затем к противоположной стороне.

Когда все стороны будут поддеты, поднимите верхнюю половину.

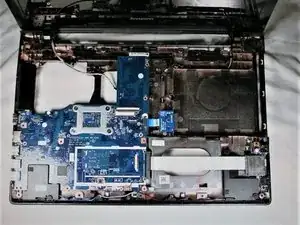

Верхняя крышка снята.

На этом этапе разборки в устройстве будет один винт #00x5.5 мм, удерживающий плату кнопки питания.

Возьмите отвертку и открутите винт.

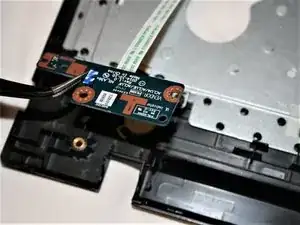

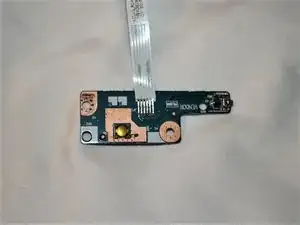

Возьмите пинцет и захватите плату кнопки питания.

Используя пинцет, поднимите плату кнопки питания вверх и наружу. На этом этапе кабель платы кнопки питания должен быть отключен, и деталь должна легко подняться без дополнительных усилий.
