Замена материнской платы Lenovo G50-80 80E5

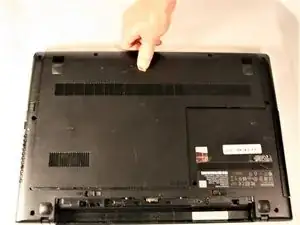

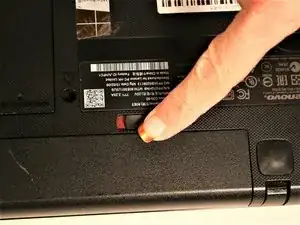

С нижней стороны ноутбука нажмите обе защёлки батареи внутрь, чтобы извлечь батарею. Поднимите батарею и удалите её.

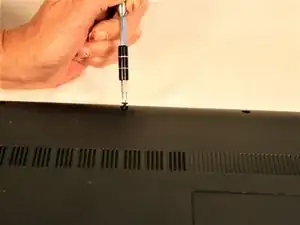

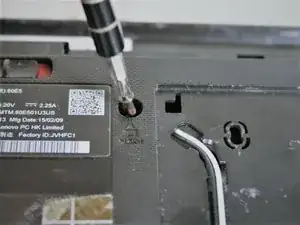

Удалите три винта #00x5.5 мм с передней нижней панели, затем сдвиньте основную панель доступа вперёд и выньте её.

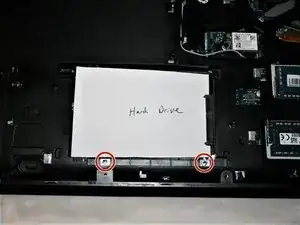

Удалите два винта #00x4.5 мм, крепящие жёсткий диск, затем сдвиньте диск в сторону и извлеките его.

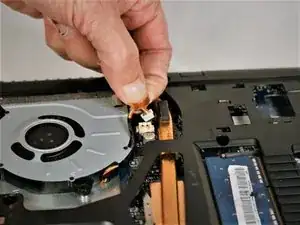

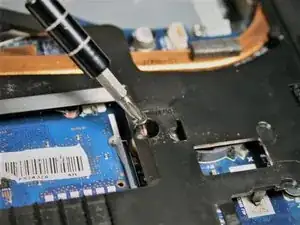

Удалите три винта #00x5.5 мм, крепящие блок вентилятора, отключите разъём питания вентилятора и затем снимите блок вентилятора.

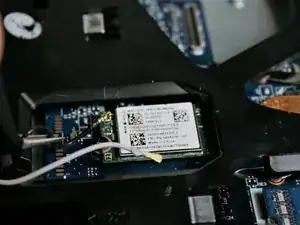

Пинцетом аккуратно снимите белый и чёрный провода с карты Wi‑Fi. Выведите провода из канала и отведите в сторону.

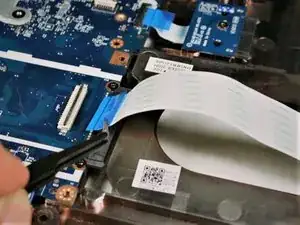

Отключите две шлейф‑ленты, находящиеся под областью вентилятора.

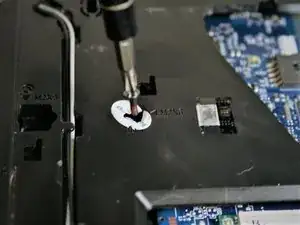

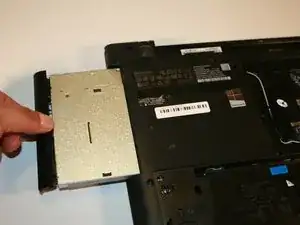

Удалите фиксирующий винт привода CD (#00x5.5 мм) и выдвиньте привод из посадочного места.

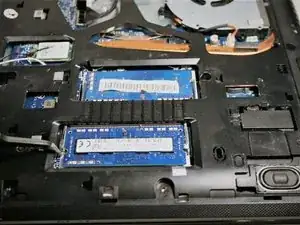

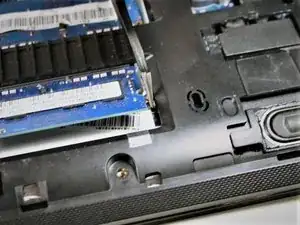

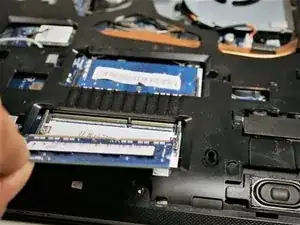

Освободите фиксирующие защёлки модулей оперативной памяти с обоих концов каждого модуля. После освобождения выдвиньте каждый модуль памяти.

Удалите три винта #00x5.5 мм, удерживающие клавиатуру.

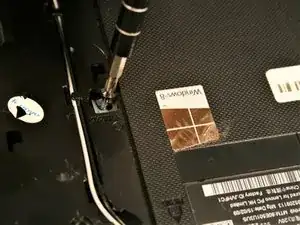

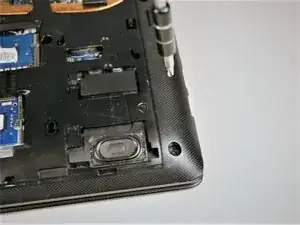

Удалите шесть периферийных винтов #00x5.5 мм, крепящих панель для ладоней.

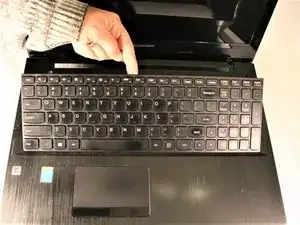

Переверните ноутбук, поднимите экран и с помощью пластиковой лопатки начните снимать клавиатуру. Начните с верхнего левого угла и двигайтесь слева направо, приподнимая клавиатуру. Когда верхняя часть освободится, приподнимите клавиатуру от себя. Отключите шлейф и отложите клавиатуру в сторону.

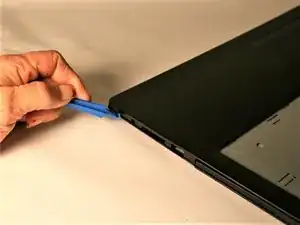

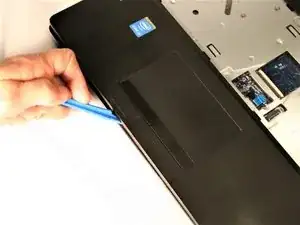

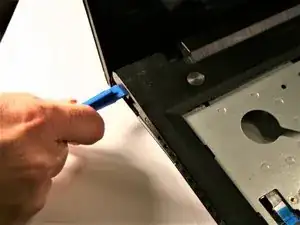

Отключите два шлейфа, затем, используя пластиковую лопатку, начните отделять панель для ладоней от корпуса. Начните вдоль переднего левого края и двигайтесь слева направо, разделяя половинки. Отделяйте левую и правую стороны аналогичным образом.

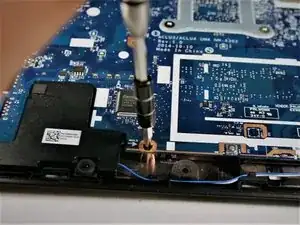

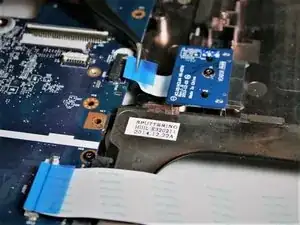

Отключите шлейф привода CD и кабель вспомогательной платы. Отключите кабель динамиков, затем удалите фиксирующий винт платы привода CD (#00x4.5 мм). Удалите фиксирующий винт вспомогательной платы и снимите вспомогательную плату.

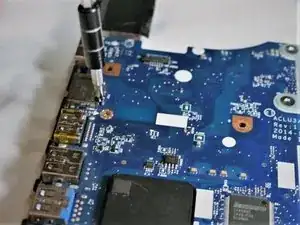

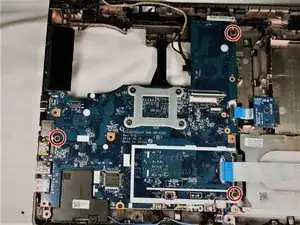

Удалите три винта, крепящие материнскую плату (#00x5.5 мм), и извлеките материнскую плату.
