Замена гнезда питания Lenovo G50-80 80E5

Положите ноутбук на ровную поверхность задней крышкой вверх и петлями к себе.

Сдвиньте защёлку, расположенную справа, в правую сторону.

Вы поймёте, что выполнено правильно, когда под защёлкой появится красная поверхность.

Сдвиньте левую защёлку влево, чтобы освободить аккумулятор.

Вы услышите щелчок и увидите, как аккумулятор отделяется от корпуса ноутбука.

Держите аккумулятор за верхний шов между ним и корпусом ноутбука.

Поверните аккумулятор к себе.

Поднимите аккумулятор и извлеките из ноутбука.

Снимите три винта, фиксирующие верхнюю крышку ноутбука, используя отвёртку Phillips #0.

Сдвиньте крышку от петель и поднимите панель вверх.

Найдите привод CD.

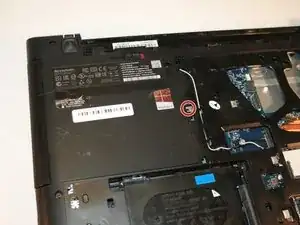

Удалите один винт Phillips #00 длиной 5,5 мм, расположенный по центру со стороны привода.

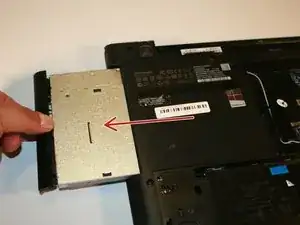

Сдвиньте привод в сторону внешней панели ноутбука, чтобы отключить разъём.

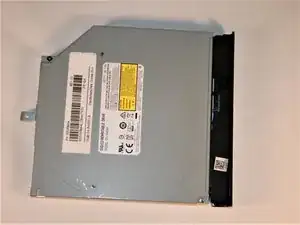

Вытащите привод из корпуса ноутбука.

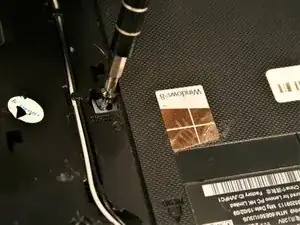

Найдите три винта снизу, фиксирующие клавиатуру.

Один винт находится под наклейкой безопасности Lenovo. Разорвите наклейку, чтобы получить доступ к винту.

Начиная со стороны, аккуратно подденьте с помощью лопатки.

Продолжайте поддевать по верхней части клавиатуры.

Когда верх клавиатуры ослабнет, аккуратно приподнимите её.

Приподнимите нижнюю часть клавиатуры немного, чтобы получить доступ к шлейфу клавиатуры.

Используя пинцет, поднимите защёлку, чтобы отсоединить шлейф клавиатуры.

Шлейф клавиатуры отсоединён.

После снятия шлейфа клавиатуру можно извлечь.

Снимите антенны Wi‑Fi, поддев и подняв их.

Найдите кабели питания и экрана в нижней части рядом с вентилятором.

Снимите кабель питания пинцетом, аккуратно потянув его.

Снимите кабель экрана, аккуратно потянув за язычок прямо вверх.

Кабели питания и экрана отключены.

Отключите провод вентилятора от материнской платы, подняв разъём вверх.

Найдите три винта, удерживающие вентилятор на месте.

Удалите три винта.

Вентилятор должен подняться и выйти из посадочного места.

Поднимите защёлку, чтобы отсоединить плоский шлейф для ThinkPad.

Поднимите защёлку, чтобы отсоединить шлейф кнопки питания.

Начните с поиска винтов на нижней панели.

Удалите винты с помощью отвёртки Phillips 001.

После удаления винтов начните с осторожного поддевания в одном углу с помощью лопатки.

Продвигайтесь к центру, затем по окружности к противоположной стороне.

Когда все стороны будут поддеты, снимите верхнюю половину.

Снято верхнее покрытие

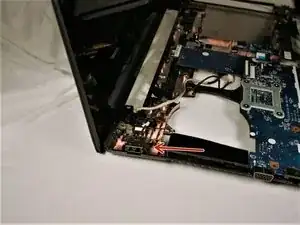

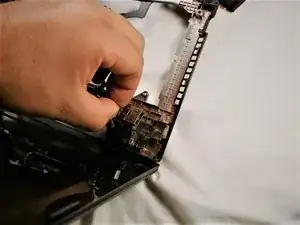

Поднимите разъем питания и освободите его из удерживающих защелок.

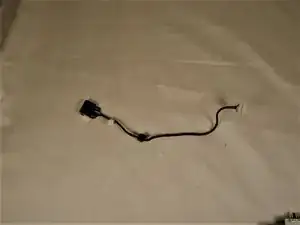

Разъем питания снят
