Замена клавиатуры Dell Inspiron 15-7547

Перед началом обязательно выключите ноутбук и отключите его от сети.

Закройте дисплей и переверните ноутбук так, чтобы задняя часть была сверху.

Ослабьте десять винтов Phillips #0 длиной 5,0 мм.

Четыре винта, отмеченные оранжевым, останутся закреплёнными на крышке.

Используйте лопатку, чтобы приподнять и ослабить заднюю крышку.

Снимите заднюю крышку.

Снимите пять винтов Phillips #0 длиной 5,0 мм, которыми батарея прикреплена к корпусу.

Поднимите аккумулятор и извлеките его из корпуса.

Потяните за язычок кабеля аккумулятора в направлении батареи, чтобы отсоединить его от материнской платы.

Тяните параллельно плате, а не вверх.

Большая часть кабеля приклеена к корпусу, что может вызвать небольшое сопротивление.

Удалите аккумулятор.

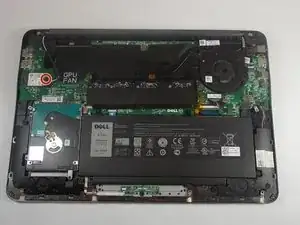

Снимите четыре винта Phillips #0 длиной 5,0 мм, которыми жёсткий диск прикреплён к шасси.

Отсоедините жёсткий диск от материнской платы, поместив пальцы сзади и потянув вперёд в сторону передней части шасси.

Поднимите жёсткий диск и извлеките его из шасси.

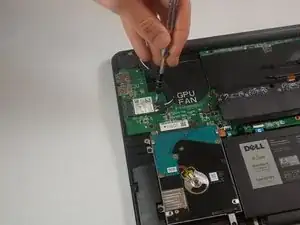

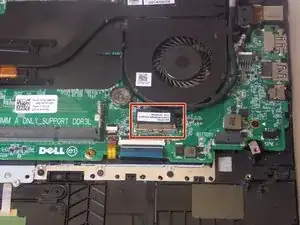

Снимите винт Phillips #0 длиной 3,0 мм в торце беспроводной карты.

Удалите беспроводную карту из её разъёма, оттянув её назад и вверх от коннектора.

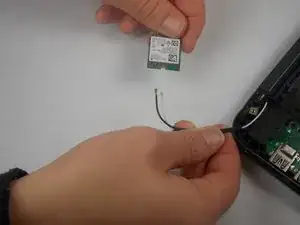

Отсоедините белый и чёрный кабели от беспроводной карты.

Запомните, какой провод куда был подключён, чтобы правильно подключить их к заменяемой карте.

Разверните компьютер так, чтобы петля дисплея была обращена от Вас.

Начните снимать левый динамик, сдвинув динамик в направлении отметки на двух внешних штырях, затем вверх.

Отметки на двух помеченных штырях показывают, что динамик нужно сдвинуть к центру передней части шасси.

Снимите левый динамик, сдвинув его в направлении отметки на центральном штыре, затем вверх.

Отметка должна указывать в сторону середины задней части шасси.

Снимите провод, соединяющий левый динамик с правым динамиком.

Провод закреплён маленькими выемками — будьте аккуратны, чтобы не повредить их.

Начните снимать правый динамик, сдвинув его в направлении отметок на двух штырях, ближайших к передней части устройства, затем вверх.

Эти отметки должны указывать в сторону середины задней части шасси.

Снимите правый динамик, сдвинув его в направлении отметки на последнем штыре, затем вверх.

Эта отметка должна указывать к центру правой стороны шасси.

Отсоедините кабель, соединяющий правый динамик с материнской платой, потянув его к передней части устройства.

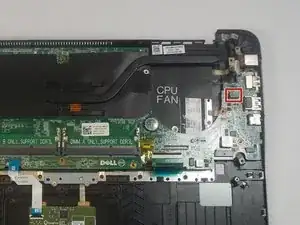

Снимите два винта Phillips #0 длиной 5,0 мм с вентилятора.

Винт, отмеченный оранжевым, останется закреплённым на вентиляторе.

Отсоедините провод, который соединяет вентилятор с материнской платой. Он находится под защёлкой непосредственно слева от вентилятора.

Поднимите вентилятор и извлеките его из шасси.

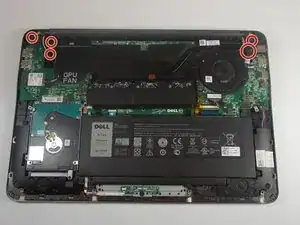

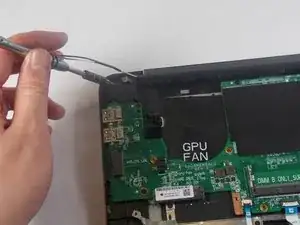

Снимите шесть винтов Phillips #0 длиной 7,0 мм, которыми закреплены петли.

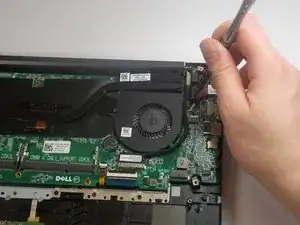

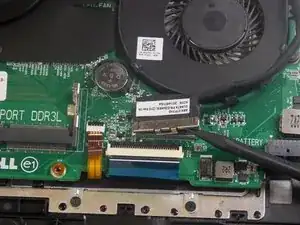

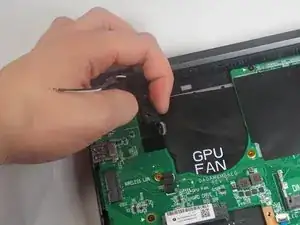

Используйте лопатку, чтобы отстегнуть и отключить кабель дисплея.

На боковой стороне разъёма будет выемка.

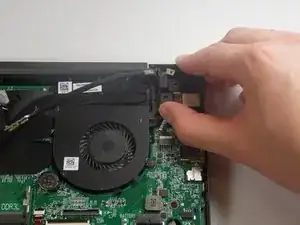

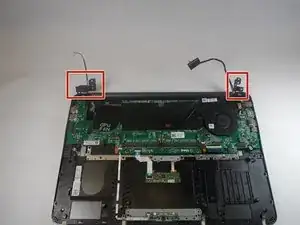

Поднимите левую и правую петли.

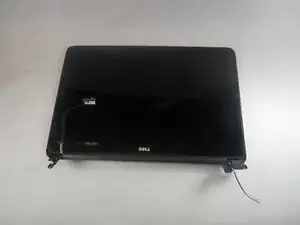

Снимите сборку ЖК-дисплея с ноутбука.

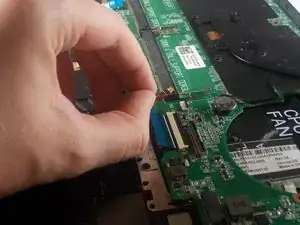

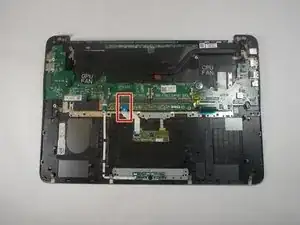

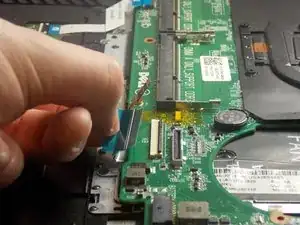

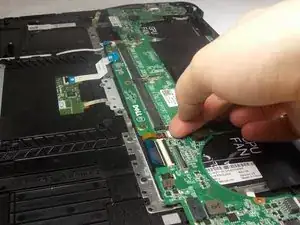

Отстегните ленточный кабель, потянув белую защёлку вверх.

Если сделать это пальцами сложно, попробуйте пластиковую лопатку.

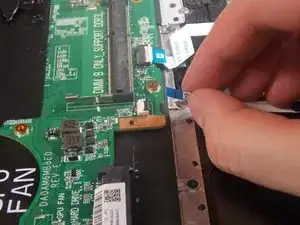

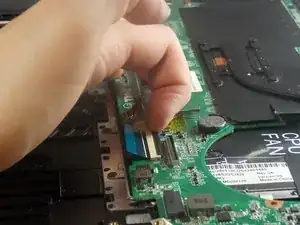

Удерживайте синюю планку и потяните, чтобы отключить кабель.

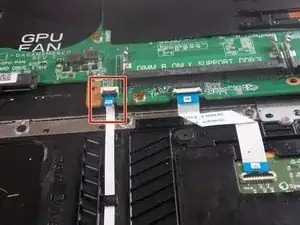

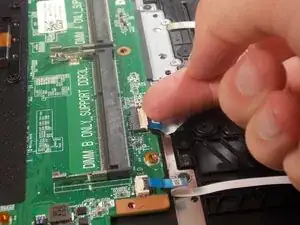

Отстегните чёрную защёлку на ленточном кабеле.

Удерживайте синюю планку, чтобы отключить кабель.

Отстегните ленточный кабель, потянув чёрную защёлку вверх.

В отличие от остальных, эта защёлка находится сзади.

Удерживайте планку и отключите кабель.

Отстегните ленточный кабель, потянув чёрную защёлку вверх.

В отличие от других, эта защёлка находится сзади.

Удерживайте синюю планку и отключите кабель.

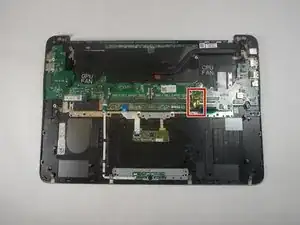

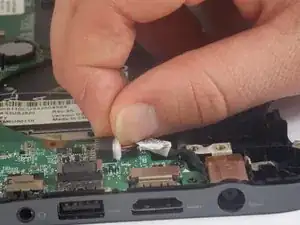

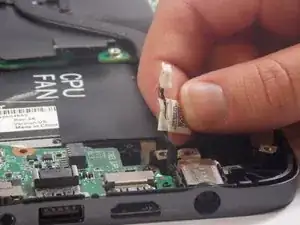

Отключите кабель разъёма питания постоянного тока.

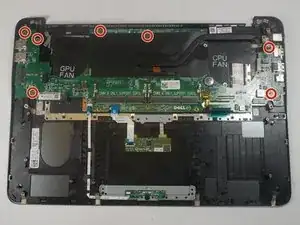

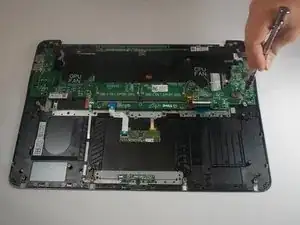

Удалите семь винтов Philips #0 длиной 3,0 мм, крепящих материнскую плату.

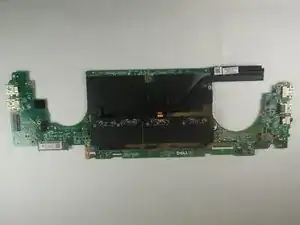

Снимите материнскую плату с ноутбука.

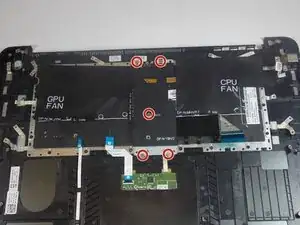

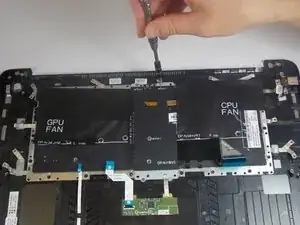

Удалите пять винтов Philips #00 длиной 2,0 мм с металлической задней пластины.

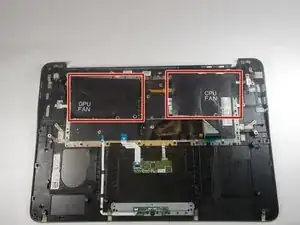

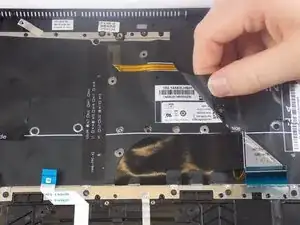

Отделите две пластиковые накладки, помеченные как вентилятор GPU и вентилятор CPU.

Если накладки ранее не снимались, удаляйте их очень осторожно, чтобы не порвать пластик под ними.

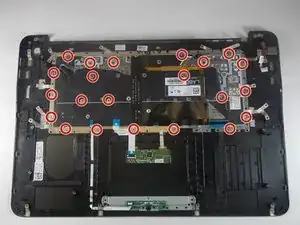

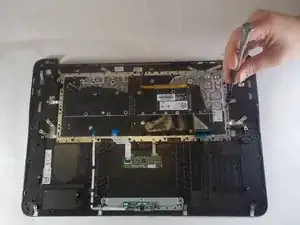

Удалите двадцать два винта Philips #00 длиной 2,0 мм, соединяющих клавиатуру с корпусом.

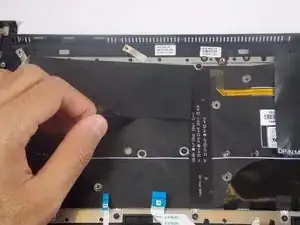

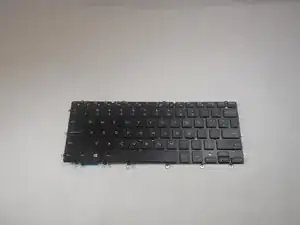

Поднимите клавиатуру из корпуса.
