Замена материнской платы Dell Inspiron 15-7547

Перед началом выключите ноутбук и отключите его от сети.

Закройте дисплей и положите ноутбук крышкой вниз.

Ослабьте десять винтов Phillips #0 длиной 5,0 мм.

Четыре винта, отмеченные оранжевым, останутся закреплёнными за крышкой.

Используйте лопатку, чтобы поддеть и ослабить заднюю крышку.

Снимите заднюю крышку.

Снимите пять винтов Phillips #0 длиной 5,0 мм, соединяющих аккумулятор с корпусом.

Поднимите аккумулятор и извлеките его из корпуса.

Потяните язычок кабеля аккумулятора в сторону аккумулятора, чтобы отключить его от материнской платы.

Тяните параллельно материнской плате, не вверх.

Большая часть кабеля приклеена к корпусу, что может создавать небольшое сопротивление.

Удалите аккумулятор.

Снимите винт Phillips #0 длиной 3,0 мм на конце платы Wi‑Fi.

Извлеките плату Wi‑Fi из разъёма, оттянув её наружу и вверх от коннектора.

Отключите белый и чёрный кабели от платы Wi‑Fi.

Запомните, какой провод куда подключается, чтобы правильно подсоединить их к новой плате.

Снимите четыре винта Phillips #0 длиной 5,0 мм, соединяющих жёсткий диск с шасси.

Отключите жёсткий диск от материнской платы, поместив пальцы сзади и потянув вперёд, в сторону передней части шасси.

Поднимите жёсткий диск и извлеките его из шасси.

Снимите два винта Phillips #0 длиной 5,0 мм с вентилятора.

Винт, отмеченный оранжевым, останется закреплённым за вентилятор.

Отключите провод, который соединяет вентилятор с материнской платой. Он находится под клапаном непосредственно слева от вентилятора.

Поднимите вентилятор и извлеките его из шасси.

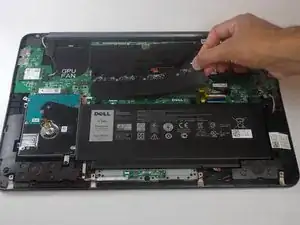

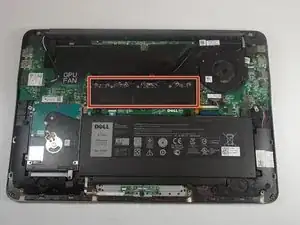

Снимите пластиковый радиатор, покрывающий планки оперативной памяти.

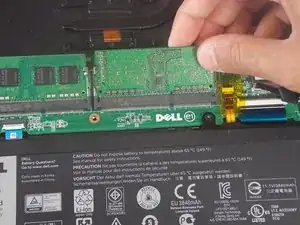

Ослабьте зажимы по обеим сторонам планок оперативной памяти, отводя их от центра.

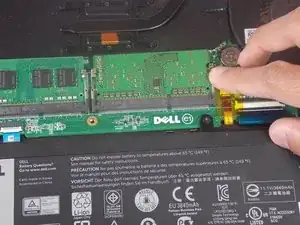

При правильном выполнении планка оперативной памяти должна отщелкнуться и приподняться.

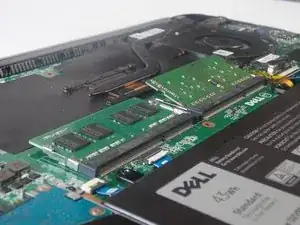

Вытяните планку оперативной памяти прямо из разъёма.

Снимите шесть винтов Phillips #0 длиной 7,0 мм, которые крепят петли.

Используйте лопатку, чтобы отщелкнуть и отключить кабель дисплея.

На стороне разъёма будет выемка.

Поднимите левую и правую петли.

Снимите узел ЖК‑дисплея с ноутбука.

Отщёлкните ленточный кабель, поднимая белую защёлку вверх.

Если это трудно сделать пальцами, попробуйте пластиковую лопатку.

Держите синюю полоску и потяните, чтобы отключить кабель.

Отпустите чёрную защёлку на гибком кабеле.

Удерживайте синюю планку, чтобы отсоединить кабель.

Отпустите гибкий кабель, приподняв чёрную защёлку.

В отличие от остальных, эта защёлка находится сзади.

Удерживайте планку и отсоедините кабель.

Отпустите гибкий кабель, приподняв чёрную защёлку.

В отличие от других, эта защёлка находится сзади.

Удерживайте синюю планку и отсоедините кабель.

Отсоедините кабель разъёма питания постоянного тока.

Удалите семь винтов Philips #0 длиной 3,0 мм, крепящих материнскую плату.

Снимите материнскую плату с ноутбука.
