Замена SSD в Lenovo ThinkPad T490
Используйте это руководство, чтобы помочь удалить и заменить твердотельный накопитель (SSD) в вашем ThinkPad T490. Эта процедура часто выполняется для обновления SSD, когда производительность компьютера начинает снижаться, что позволяет улучшить общую скорость работы. Имейте в виду, что термопрокладка помогает SSD эффективнее рассеивать тепло. Обязательно сохраните оригинальную термопрокладку или подготовьте новую.
Перед началом ремонта по возможности сделайте резервную копию данных с текущего SSD. Если вы заменяете SSD с установленной операционной системой, рассмотрите использование устройства для клонирования дисков, чтобы легко перенести данные на новый SSD.
Шаг 1
Ослабьте винты на задней панели.
Используя отвертку Philips #1 полностью ослабьте шесть винтов на задней крышке.
Эти винты засухожены — они не выпадут полностью после отвинчивания.
Шаг 2
Вставьте монтажный инструмент iFixit в зазор между нижней панелью и шасси.
Проведите инструментом по периметру корпуса, чтобы освободить защёлки, удерживающие крышку и шасси вместе.
Шаг 3
Возьмитесь за край крышки и поднимите крышку от себя.
Возможно, останутся дополнительные защёлки, удерживающие крышку. Эти защёлки легко отпустят при снятии крышки.
Шаг 4

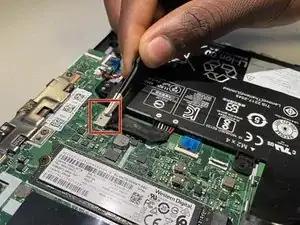

Возьмитесь за язычок батареи у верхней части разъёма.

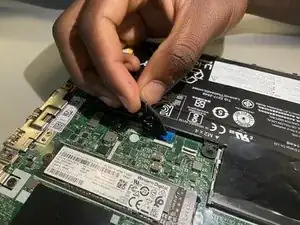

Вытяните разъём прямо, в направлении к кабелю.
Шаг 5

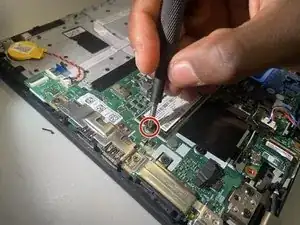

Используйте отвертку Phillips #1, чтобы удалить винт Phillips 3.7 мм, фиксирующий SSD.
Шаг 6

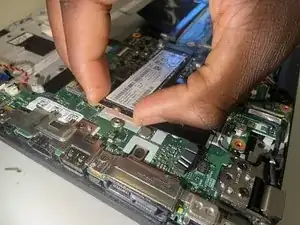

Отключите SSD от разъёма.
Если для удаления требуется чрезмерная сила, покачивайте из стороны в сторону при вытягивании.
Заключение
Чтобы собрать устройство, выполните вышеописанные шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт не прошёл по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
