Замена экрана Asus ROG Strix GL702VM-BHI7N09

Переверните ноутбук крышкой вниз, чтобы серийные номера были сверху.

С помощью крестообразной отвёртки Phillips #1 выкрутите десять винтов 12 мм на задней крышке.

Защёлки не требуют большого усилия для открытия и могут сломаться при применении силы. Будьте аккуратны с инструментом для вскрытия.

Вставьте острый край пластикового инструмента для вскрытия в зазор между задней крышкой и остальной частью ноутбука, затем аккуратно приподнимите крышку.

При снятии задней крышки будет слышен щелчок — это всего лишь ослабление защёлок.

Продолжайте освобождать защёлки, проводя пластиковым инструментом по всему периметру под стыком, пока задняя крышка не освободится.

После ослабления всех защёлок осторожно снимите крышку.

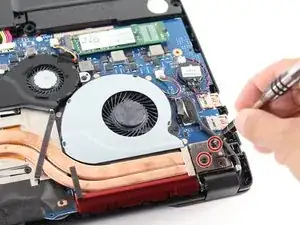

С помощью крестообразной отвёртки Phillips #1 выкрутите два винта 6 мм, фиксирующие петлю.

Повторите шаг 3 для противоположной петли.

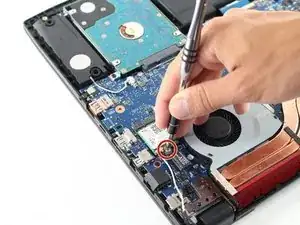

С помощью крестообразной отвёртки Phillips #1 выкрутите один винт 4 мм на материнской плате, удерживающий модуль Intel.

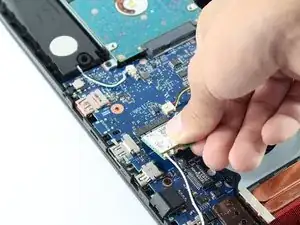

Отсоедините модуль от материнской платы, аккуратно потянув его в направлении петель ноутбука.

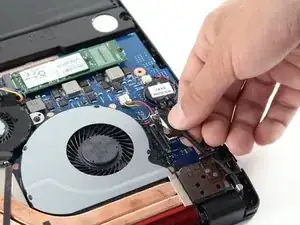

Отсоедините чёрный провод рядом с вентилятором от материнской платы, аккуратно потянув его вверх.

Вы можете услышать небольшие щелчки — не беспокойтесь; это просто разъединяющиеся контакты.

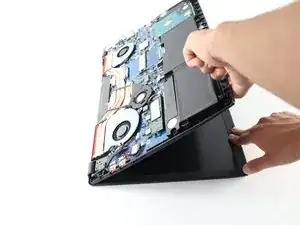

Удерживая экран, поднимите основание ноутбука под углом между 45 и 90 градусами.

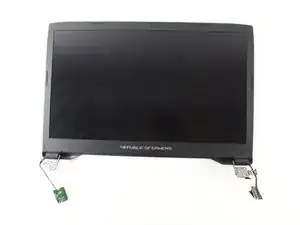

Снимите экран с основания, аккуратно потянув основание в направлении экрана, параллельно поверхности.

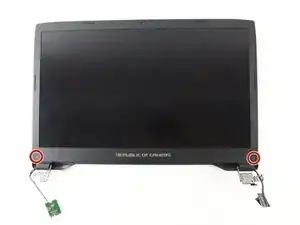

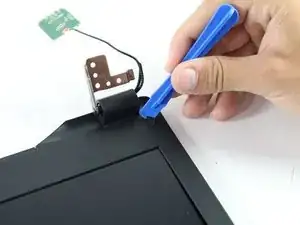

С помощью синего пластикового инструмента для вскрытия подденьте квадраты, закрывающие два винта на передней части экрана.

С помощью крестообразной отвёртки Phillips #1 выкрутите винты 5 мм с обеих сторон экрана.

Работайте медленно инструментом для вскрытия, защёлки легко сломать.

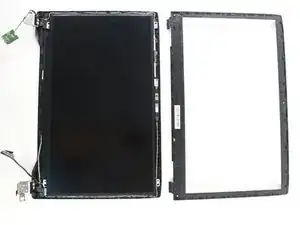

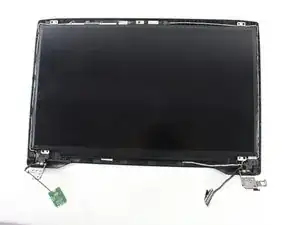

Используйте пластиковый инструмент для вскрытия, чтобы отстоять пластиковую рамку от экрана — не имеет значения, с какого места вы начнёте.

Вы услышите щелчки и громкие трески при освобождении корпуса — это нормально.

Внизу экрана может быть клейкая лента, её можно легко удалить, отклеив пластиком для вскрытия.

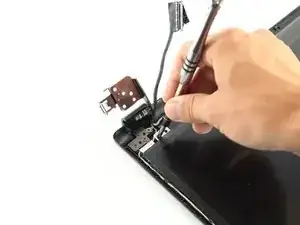

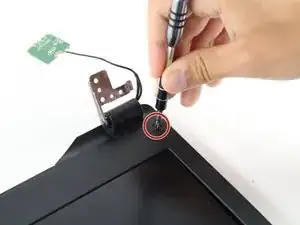

С помощью крестообразной отвёртки Phillips #1 выкрутите четыре винта 4 мм по краю.

При подъёме следите, чтобы не натянуть провода слева на фото, это может привести к их повреждению.

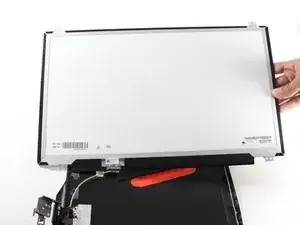

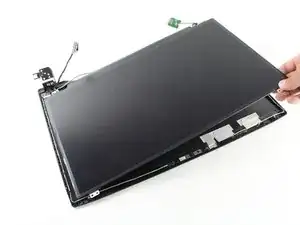

Одновременно поднимите и переверните экран.

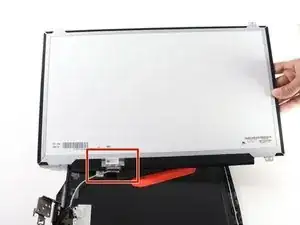

Цель этого шага — открыть доступ к соединению проводов с экраном.

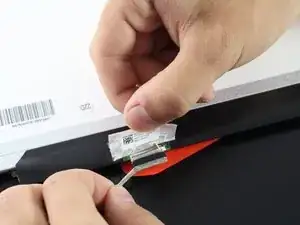

Осторожно оторвите ленту, закрывающую соединение проводов.

Если захватить ленту трудно, попробуйте поддеть край ленты инструментом для вскрытия.

Отсоедините провод, потянув его прямо от экрана.

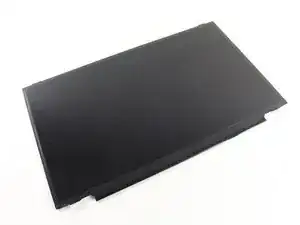

Экран теперь полностью отключён и может быть извлечён из корпуса.
