Замена сборки разъема аудио/USB порта Lenovo Yoga 3 11
У Вас возникают проблемы со звуком на ноутбуке Lenovo Yoga 3 11 при подключении наушников или с USB портом, который не распознает USB-устройства? Если да, то Вы попали по адресу! Возможно, сборку разъема аудио/USB порта необходимо заменить. Это руководство предоставит Вам информацию о том, как выполнить эту замену.
Шаг 1

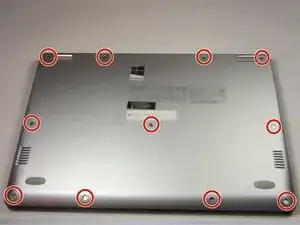

Удалите одиннадцать винтов Torx T5 длиной 6 мм, которые крепят нижнюю часть корпуса.
Осторожно поднимите нижнюю часть корпуса вверх и удалите ее от устройства.
Шаг 2

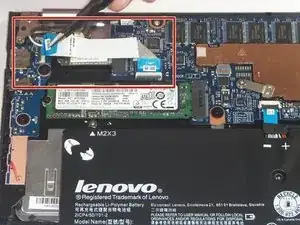

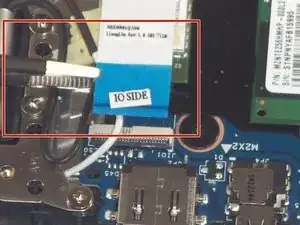

С помощью пинцета отключите ZIF-разъем, который крепит "IO Side" USB-ленты. Осторожно поднимите черную защелку на разъеме, и ленточный кабель должен освободиться.
Шаг 3

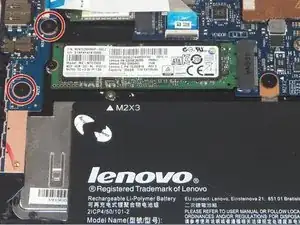

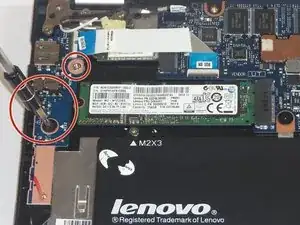

Удалите два винта Phillips #00 длиной 2 мм, которые крепят сборку разъема аудио/USB порта.

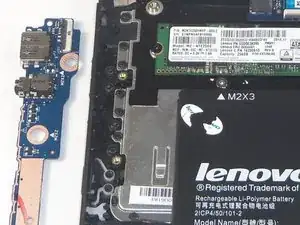

Осторожно поднимите сборку разъема аудио/USB порта и освободите ее от устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
