Замена экрана Lenovo IdeaPad 110-17IKB

Ноутбуки

В данной статье представлены инструкции по снятию экрана ноутбука Lenovo IdeaPad 110-171KB. Если содержимое компьютера отображается на экране некорректно или присутствует задержка. Для обеспечения хорошего соединения кабель, подключающий экран, часто закреплен с помощью прочной ленты. При повторном подключении обязательно замените эту ленту. Будьте осторожны, чтобы не повредить другие внутренние детали.

Шаг 1

Первое, прежде чем что-либо делать, убедитесь, что компьютер выключен и отключен от сети.

Положите компьютер белой стороной вверх. Открутите одиннадцать винтов по 6 мм с помощью отвертки Phillips #0.

Шаг 2

Используйте инструмент для открытия, чтобы аккуратно отсоединить зажимы с боковой стороны задней панели.

НЕ пытайтесь насильственно открыть панель, так как это может привести к ее повреждению.

Шаг 3

Выньте оптический привод с противоположной стороны ноутбука.

Поскольку винты уже сняты, вам не нужно беспокоиться о дополнительных винтах на оптическом приводе.

Шаг 4

Освободите оставшийся зажим и снимите нижнюю крышку.

Шаг 5

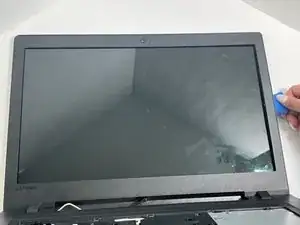

Откройте ноутбук, убедитесь, что он обращен к вам.

Используя инструмент для открытия, отсоедините зажимы вокруг экрана, удерживающие рамки на месте.

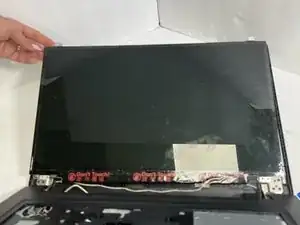

Снимите все рамки.

Шаг 6

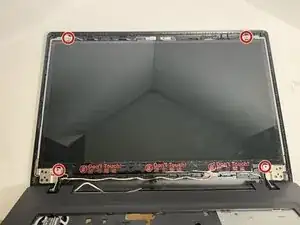

Снимите все четыре винта по 3 мм с помощью отвертки Phillips #0.

Шаг 7

Осторожно отсоедините разъем кабеля от соединительного порта.

Заключение

Для

Перевод руководства с ifixit.com
