Lenovo B50 HDD, RAM, WiFi, CMOS Battery Replacement
Как разобрать устройство и заменить / обновить жёсткий диск на SSD, модули памяти SO-DIMM, карту WiFi / беспроводную карту M.2 (NGFF — форм-фактор следующего поколения) и батарею CMOS (комплементарный металлический оксид-полупроводник, часы реального времени).
Шаг 1

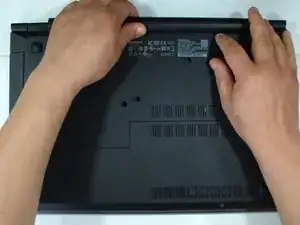

Выключите ноутбук, отключите сетевой адаптер и извлеките аккумулятор.
Шаг 2

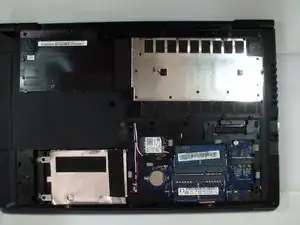

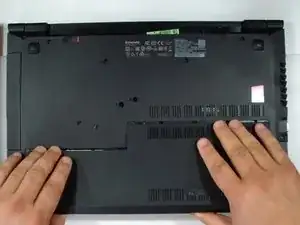

Отверните винты, удерживающие крышку отделения памяти / жёсткого диска.
Сдвиньте крышку вниз и снимите её.
Шаг 3

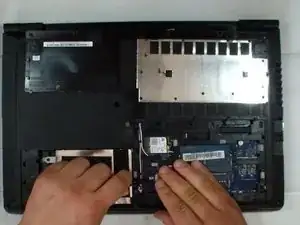

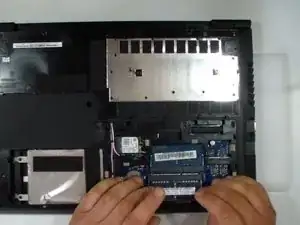

Чтобы извлечь модуль памяти, разожмите фиксаторы по обеим сторонам разъёма.
ПАМЯТЬ
Частота 1600 МГц / PC3L-12800
Технология DDR3L SDRAM SO-DIMM
Максимально поддерживаемый объём 16 ГБ
Форм-фактор SO-DIMM 204-контактный
Количество слотов 2
Свободных слотов 1
Шаг 4

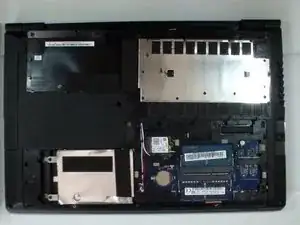

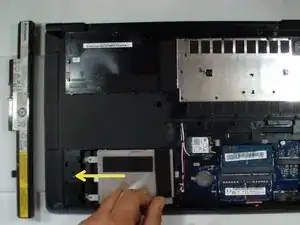

Отверните два винта, фиксирующих кронштейн крепления жёсткого диска.
Сдвиньте жёсткий диск влево, чтобы отсоединить его от материнской платы, и извлеките из устройства.

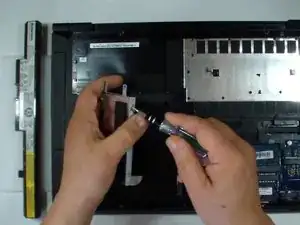

Отверните по два винта с каждой стороны жёсткого диска, чтобы снять монтажный кронштейн.
Перенесите монтажный кронштейн на новый жёсткий диск или SSD.
Шаг 5
Отверните винт и отключите два коаксиальных антенных кабеля от WiFi-карты.
Подденьте карту и извлеките её из разъёма.

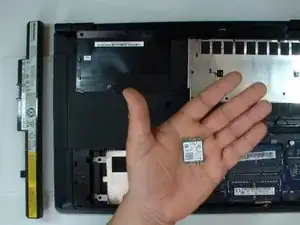

Беспроводная карта N M.2 (NGFF).
Шаг 6

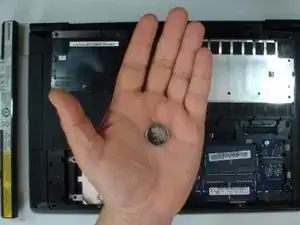

Батарея CMOS (часы реального времени).
CR2032
Шаг 7

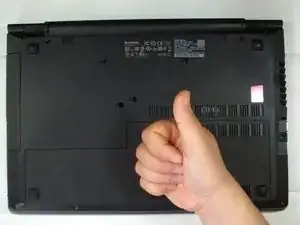

Это всё.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
