Отключение кабеля батареи Lenovo ThinkPad T490s
Это предварительное руководство! Данное руководство является частью другой процедуры и не предназначено для самостоятельного использования.
В этом руководстве описан простой процесс отключения разъёма батареи от его сокета на материнской плате. Выполните этот шаг перед любым ремонтом ноутбука, чтобы защитить себя и устройство от электрического повреждения.
Шаг 1
Для вашей безопасности разрядите батарею ниже 25% и полностью выключите устройство перед разборкой.
Используйте отвёртку Phillips #1, чтобы полностью ослабить пять винтов на задней крышке.
Эти винты фиксированные — они не выйдут из корпуса после отвинчивания.
Шаг 2
Разместите ноутбук так, чтобы серебристые петли экрана были ближе всего к вам.
Вставьте медиатор между задней крышкой и корпусом устройства рядом с углом петли.
Подденьте вверх, чтобы освободить защёлки, удерживающие крышку. При отпускании каждой защёлки слышен громкий щелчок.
Шаг 3
Вставьте медиатор между крышкой и корпусом в другом углу петли.
Подденьте вверх, чтобы освободить дополнительные фиксирующие защёлки.
Шаг 4
Возьмите передний край крышки и оттяните его от себя.
Возможны дополнительные защёлки, удерживающие крышку на месте. Эти оставшиеся защёлки легко освободятся при снятии крышки.
Шаг 5

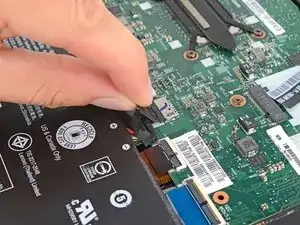

Возьмитесь за ярлык для съёма батареи у головки разъёма.

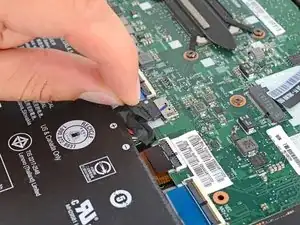

Вытяните разъём из его сокета в направлении кабеля.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
