Замена SSD в Lenovo ThinkPad T490s
Следуйте этому руководству, чтобы извлечь и заменить твердотельный накопитель (SSD) в вашем Thinkpad T490s. Обычное использование этого процесса — обновление SSD. Обратите внимание, что термопад помогает SSD отводить тепло более эффективно. Помните о необходимости сохранить оригинальный термопад или иметь под рукой замену.
Перед тем как выполнять этот ремонт, сделайте резервную копию вашего существующего SSD, если это возможно. Если вы заменяете SSD, на котором установлена операционная система, ознакомьтесь с утилитой для клонирования диска, чтобы быть готовым перенести ваши данные на новый SSD.
Шаг 1
Для вашей безопасности разрядите аккумулятор ниже 25% и выключите устройство перед разборкой.
Используйте отвертку Phillips #1, чтобы полностью ослабить пять винтов на задней крышке.
Эти винты захвачены — они не выйдут после отвинчивания.
Шаг 2
Ориентируйте ноутбук так, чтобы серебристые петли экрана были ближе к вам.
Вставьте пластиковую лопатку между задней крышкой и корпусом устройства рядом с углом петли.
Подденьте вверх, чтобы освободить зажимы, удерживающие крышку. Слушайте громкий щелчок, когда каждый зажим освободится.
Шаг 3
Вставьте пластиковую лопатку между крышкой и корпусом устройства в другом углу петли.
Подденьте вверх, чтобы освободить дополнительные удерживающие зажимы.
Шаг 4
Схватите передний край крышки и поднимите ее от себя.
Могут быть дополнительные зажимы, удерживающие крышку на месте. Эти оставшиеся зажимы легко освободятся, когда вы будете снимать крышку.
Шаг 5
Схватите петлю для извлечения аккумулятора у головки разъема.
Вытащите разъем из его гнезда в направлении кабеля.
Шаг 6

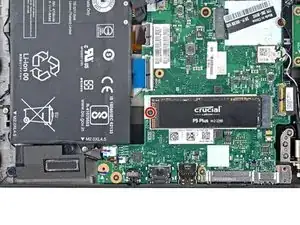

Используйте отвертку Phillips #1, чтобы снять винт длиной 3.7 мм, удерживающий SSD.
Шаг 7

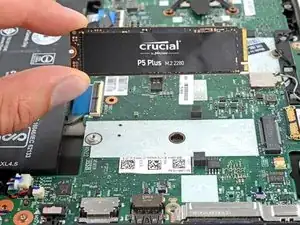

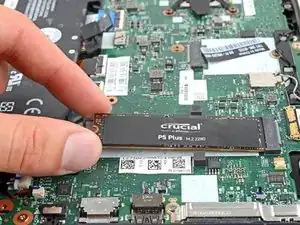

Вытащите SSD из его гнезда.
Если это движение требует чрезмерной силы, двигайте SSD из стороны в сторону, пока тянете.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Отнесите ваши электронные отходы на переработку к сертифицированному переработчику R2 или e-Stewards.
Неудачная попытка ремонта? Попробуйте некоторые базовые операции по устранению неполадок или обратитесь за помощью в наше сообщество ответов Lenovo ThinkPad.
