Замена экрана Lenovo ThinkPad T14 Gen 3

Ноутбуки

В этом руководстве мы будем заменять экран на Lenovo ThinkPad T14 Gen 3. Это руководство подходит, если у вас сломан ЖК-дисплей, треснутый экран или другие проблемы.

Перед тем как начать это руководство, выключите и отключите ноутбук от сети.

Шаг 1

Используйте отвертку JIS #1, чтобы ослабить семь винтов на задней панели.

Поверните каждый винт против часовой стрелки минимум на 3 оборота и переходите к следующему шагу.

Винты не выйдут из панели, поэтому не беспокойтесь о том, что их потеряете.

Вставьте конец лопатки или инструмента для открытия в шов, чтобы аккуратно отделить заднюю крышку от корпуса устройства.

Проведите инструментом для открытия по периметру устройства, чтобы освободить защелки, которые удерживают заднюю панель на устройстве.

Снимите заднюю панель.

Шаг 2

Используйте отвертку JIS #1, чтобы удалить шесть винтов М2 x 5 мм, которые удерживают батарею на месте.

Существует риск повреждения вашего ноутбука, если батарея не разряжена должным образом.

Шаг 3

Сдвиньте батарею от разъема и удалите ее.

Шаг 4

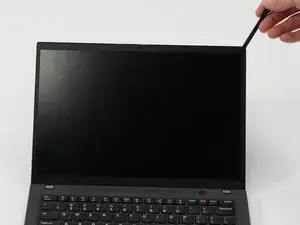

Используйте лопатку, чтобы аккуратно поддеть края обрамления, осторожно сняв его. Затем аккуратно снимите его и отложите в сторону.

Будьте осторожны, чтобы не повредить обрамление, так как оно будет использовано повторно.

Переверните экран, чтобы получить доступ к разъему дисплея.

Шаг 5

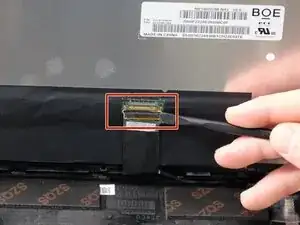

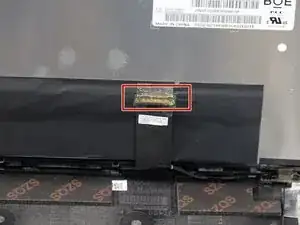

С помощью лопатки отключите экран от разъема.

Осторожно подденьте конец лопатки под металлическую защелку, чтобы отсоединить ее, затем переведите ее над разъемом.

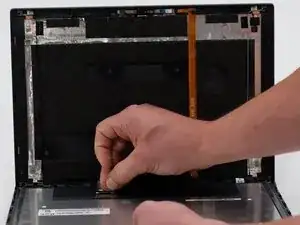

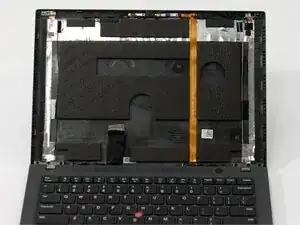

Поднимите экран вверх и удалите его полностью.

На обратной стороне ЖК-дисплея или на корпусе находятся 2 полоски скотча. Эти полоски помогают закрепить ЖК-дисплей на корпусе. Новый скотч, который
