Замена материнской платы в ноутбуке Lenovo T400
Подробные шаги по разборке до логической платы, затем полезные изображения для остальной части руководства. (не забудьте добавить новый термопасту, если требуется снять или заменить вентилятор процессора и графического чипа)
Шаг 1

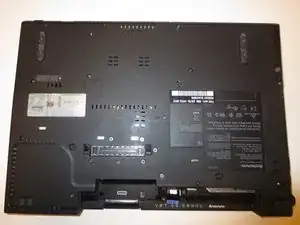

Рекомендуется распечатать изображение тыльной стороны ноутбука и использовать его как шаблон для размещения винтов. Их много и разного размера.
Выкрутите все нижние винты и поместите их на распечатанный шаблон.
Шаг 2

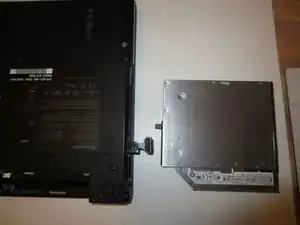

Извлеките привод DVD. Переведите переключатель «треугольника воспроизведения» в положение, при котором выдвигается язычок. Потяните за язычок, чтобы вынуть привод DVD.

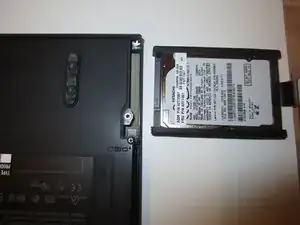

Извлеките жёсткий диск
Шаг 3
Отщёлкните тачпад слева и справа.
Осторожно поднимите тачпад вверх и отключите его разъём.
Шаг 4

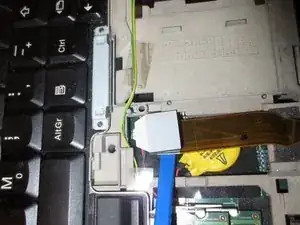

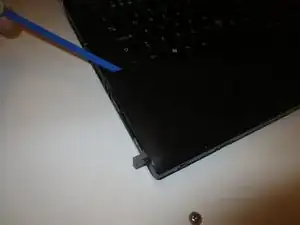

Аккуратно потяните клавиатуру на себя, затем приподнимите, пока не станет виден гибкий шлейф.

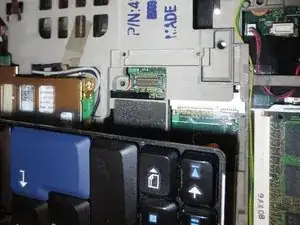

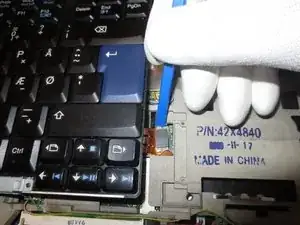

Используйте лопатку, чтобы отсоединить разъём клавиатуры.
Шаг 5
Остальная часть инструкции в основном содержит полезные изображения...

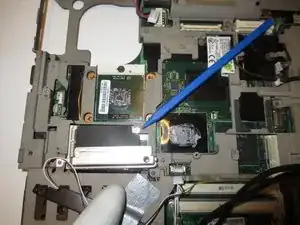

Извлеките модуль WLAN, выполнив следующие действия:
Осторожно отключите лопаткой два ВЧ-разъёма от модуля WLAN.
Выкрутите два винта, крепящих модуль WLAN.
Приподнимите модуль на 45 градусов и вытяните наружу.
Шаг 6

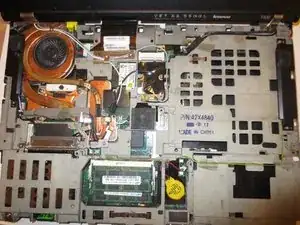

Полезные изображения, демонстрирующие большую часть основной сборки.
Извлечение модулей оперативной памяти удобно, если логическая плата полностью извлекается.
Начиная с этого этапа, выкручивайте всё — внимательно отмечайте, куда относятся винты. Я использовал магнитный коврик iFixit и делал дополнительные пометки.
Шаг 7

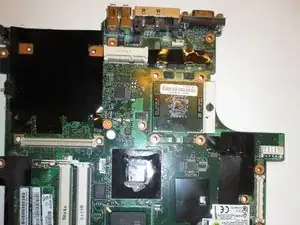

Ещё одно изображение, которое поможет Вам
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
