Замена SSD в HP Pavilion x360 14-dw

Полностью выключите ноутбук и отключите все кабели.

Переверните ноутбук так, чтобы резиновые ножки были сверху.

Концы резиновых ножек закрывают четыре винта задней крышки.

Используйте медиатор для вскрытия, чтобы приподнять край передней резиновой ножки, пока вы не сможете захватить её пальцами.

Убедитесь, что ножка и её клей поднимаются вместе, так как их нужно снимать как единое целое.

Приподнимите край ножки пальцами только до тех пор, пока не откроется скрытый винт — ножку полностью снимать не нужно.

Приподнимите другие концы ножек, чтобы открыть три оставшихся винта.

При обратной сборке:

Плотно прижмите концы ножек, чтобы зафиксировать их в углублениях.

Если клей на ножке перестал держать, можно использовать двустороннюю ленту, например Tesa Tape.

Отверткой Phillips удалите пять винтов, фиксирующих заднюю крышку:

Четыре больших чёрных винта длиной 6,7 мм

Один меньший серебристый винт длиной 2,9 мм

Несмотря на стандарты, отвертки Phillips могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по‑разному входить в один и тот же винт. Используйте отвертку, которая плотнее всего садится в головку винта, чтобы избежать сорвания.

Жёсткие пластиковые защёлки фиксируют заднюю крышку к раме. Вы услышите и почувствуете, как защёлки отпускаются при работе.

Вставьте плоскую сторону медиатора в шов между верхним правым углом задней крышки и рамой.

Подденьте, чтобы освободить защёлки, фиксирующие заднюю крышку.

Вставьте плоский конец лопатки в образованный зазор.

Проведите лопаткой вниз до нижнего правого угла, чтобы освободить защёлки на правом краю.

Вставьте плоский конец лопатки между нижним правым углом задней крышки и рамой.

Проведите лопаткой к нижнему левому углу, чтобы освободить защёлки.

Вставьте плоский конец лопатки между нижним левым углом задней крышки и рамой.

Проведите лопаткой вверх до верхнего левого угла, чтобы освободить защёлки на левом краю.

Вставьте плоскую сторону медиатора в шов между верхним краем задней крышки и рамой, чуть правее левого шарнира.

Подденьте, чтобы освободить защёлки.

Вставьте плоский конец лопатки в образованный зазор.

Проведите лопаткой в направлении правого шарнира, чтобы освободить оставшиеся защёлки.

Снимите заднюю крышку.

Для установки крышки обратно: уложите её на раму и плотно прижмите по периметру, чтобы защёлки вошли на место.

Из‑за конструкции разъёма аккумулятора единственный способ отключить аккумулятор — физически удалить его.

Старайтесь не сгибать, не мять, не деформировать и не прокалывать аккумулятор инструментом — повреждённый аккумулятор представляет риск возгорания.

Отверткой Phillips удалите четыре винта длиной 4,6 мм, крепящие аккумулятор.

Осторожно приподнимите верхний край батареи, чтобы отсоединить её разъём от материнской платы.

В некоторых моделях разъём батареи может быть закрыт лентой. Используйте тупые пинцеты или пальцы, чтобы поддеть и снять её перед извлечением батареи.

Снимите батарею.

При сборке вставьте нижние защёлки батареи в соответствующие пазы на каркасе, используйте направляющие выступы для позиционирования батареи и нажмите на разъём, чтобы закрепить его.

Никогда не используйте повторно деформированную или повреждённую батарею — это пожароопасно. Замените её на новую.

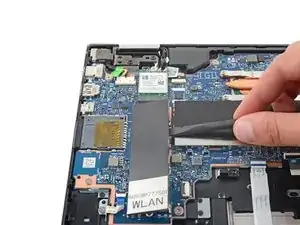

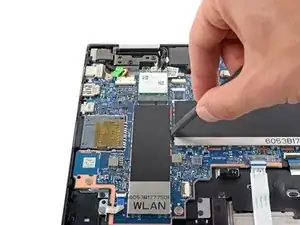

Используйте плоский конец лопатки, чтобы приподнять по краям металлический щит, закрывающий SSD.

Поддавайте щит равномерно по периметру, чтобы не повредить фиксаторы, удерживающие его.

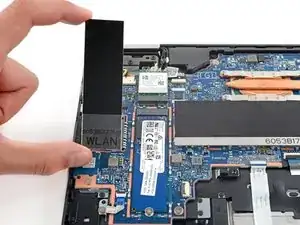

Снимите металлический щит.

При сборке совместите металлический щит с фиксаторами и прижмите по периметру для закрепления.

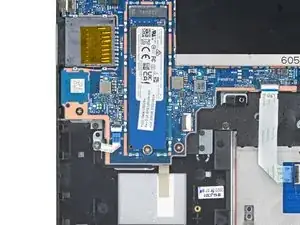

Отверткой Phillips выкрутите винт длиной 2,5 мм, закрепляющий SSD.

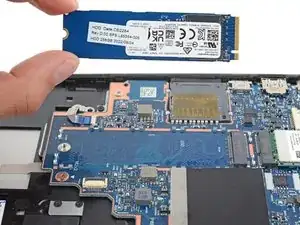

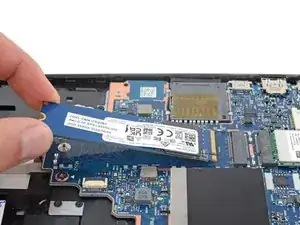

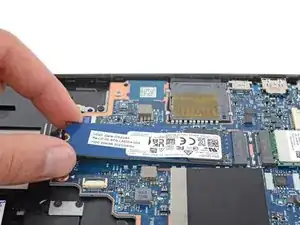

Возьмите SSD за края и вытяните его прямо из разъёма для удаления.

Не тяните вверх под резким углом, это может повредить SSD и его разъём.

При сборке, если в вашей модели имеется термопрокладка для SSD, убедитесь, что она перенесена на заменяемый SSD.
