Замена тачпада HP Pavilion x360 Convertible 14-dw1025nr
Если тачпад не реагирует, изучите данный руководство, чтобы получить доступ к детали и заменить её. Тачпад управляет указателем на экране ноутбука и подлежит замене, если не распознаёт движения пальца или нажатия.
Используемые инструменты: отвёртка с крестообразным шлицем #0 и #1, пластиковые открывалки, пинцет с загнутыми концами и лопатка.
В этом руководстве описано множество операций, однако шаги достаточно просты даже для тех, кто впервые занимается ремонтом компьютеров. Помните, что аккуратное хранение снятых деталей облегчит последующую сборку устройства.

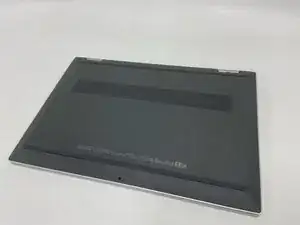

Шаг 1
Выключите устройство и переверните его вверх дном. Расположите шарниры подальше от себя.

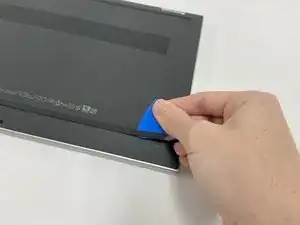

Вставьте открывалку под накладку. Приподнимите её край.
Полностью снимите накладку. Повторите для второй накладки.

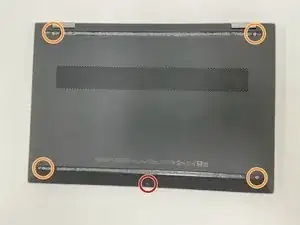

Шаг 2

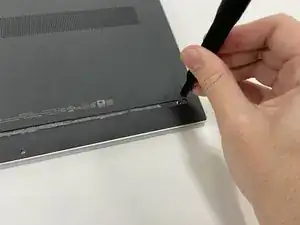

Отвёрткой Phillips #0 удалите винт длиной 3 мм из центральной нижней части.
Отвёрткой Phillips #1 удалите винт длиной 6 мм с каждого из четырёх углов нижней панели.

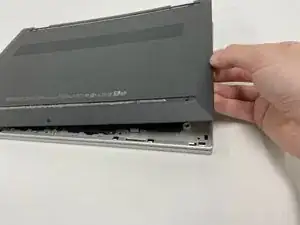

Шаг 3

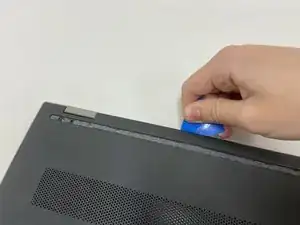

Используйте открывалку, чтобы отделить заднюю панель от устройства.
Начните рядом с шарниром и осторожно двигайтесь по периметру, пока не пройдёте все четыре стороны.
Задняя панель освободится, как только открывалка пройдёт по всему краю устройства.
Снимите панель.

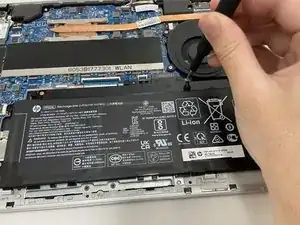

Шаг 4

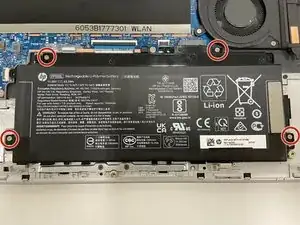

Отвёрткой Phillips #1 удалите все четыре винта длиной 4 мм, крепящие каждый угол аккумулятора.
Шаг 5

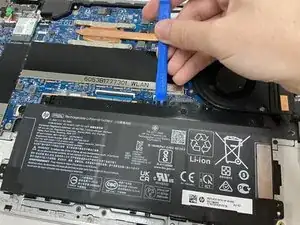

Осторожно нажмите открывалкой возле разъёма и приподнимите аккумулятор от корпуса.
Когда аккумулятор ослабнет, поднимите его со стороны разъёма, чтобы отделить от устройства.
Сталилзатор аккумулятора (маленькая чёрная деталь, закреплённая винтом в верхнем левом углу) может отсоединиться. Оставьте деталь в исходном положении.
Шаг 6
Выключите устройство и переверните его вверх дном. Расположите шарниры подальше от себя.
Вставьте открывалку под накладку. Приподнимите её край.
Полностью снимите накладку. Повторите для второй накладки.
Шаг 7
Используйте PH0, чтобы удалить винт длиной 3 мм из центральной нижней части.
Используйте PH1, чтобы удалить винт длиной 6 мм с каждого из четырёх углов.
Шаг 8
Используйте открывалку, чтобы отделить заднюю панель от устройства.
Начните рядом с шарниром и осторожно двигайтесь по периметру, пока не пройдёте все четыре стороны.
Задняя панель освободится, как только открывалка пройдёт по всему краю устройства.
Снимите панель.
Шаг 9
Используйте PH1, чтобы удалить все четыре винта длиной 4 мм на каждом углу аккумулятора.
Шаг 10
Осторожно нажмите открывалкой возле разъёма и приподнимите аккумулятор от корпуса.
Когда аккумулятор ослабнет, поднимите его со стороны разъёма, чтобы отделить от устройства.
Сталилзатор аккумулятора (маленькая чёрная деталь, закреплённая винтом в верхнем левом углу) может отсоединиться. Оставьте деталь в исходном положении.

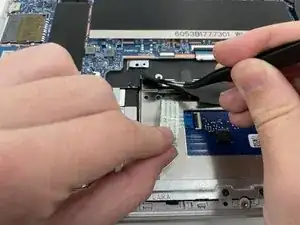

Шаг 11

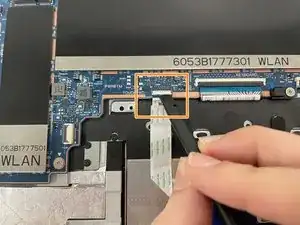

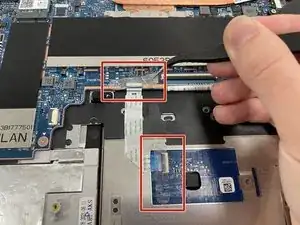

Чтобы отключить тачпад, удалите оба стикера с помощью пинцета с загнутыми концами.
Поднимите защёлку разъёма лопаткой.

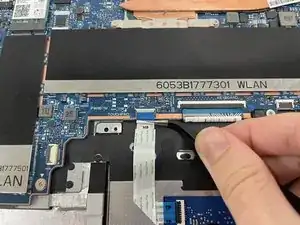

Используя пинцет с загнутыми концами, аккуратно ухватите шлейф и потяните его, чтобы снять с чёрной крышки.

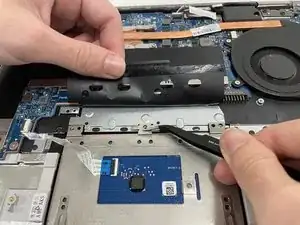

Шаг 12

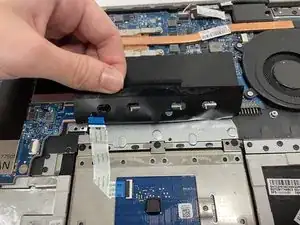

Одной рукой удерживайте чёрную крышку, второй приподнимите один из её углов пинцетом с загнутыми концами.

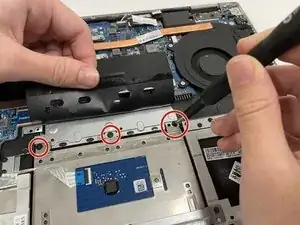

Шаг 13
Одной рукой удерживайте чёрную крышку.
Отвёрткой PH0 удалите три чёрных винта (2,5 мм), расположенных в верхней части тачпада.
Шаг 14
Отвёрткой PH1 удалите четыре винта (3 мм) в нижней части тачпада.
Снимите металлическую крышку.

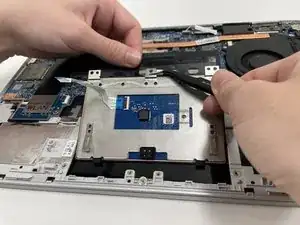

Шаг 15
Удерживайте чёрную крышку.
Используйте пинцет с загнутыми концами, чтобы захватить металлическую планку в середине тачпада.
Приподнимите и снимите деталь тачпада.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
