Разборка ноутбука HP Pavilion 14-dv0000xx серии

Очистите рабочее место — вам понадобится место для инструментов, лотков, деталей и чистой, без пыли среды для ремонта электроники.

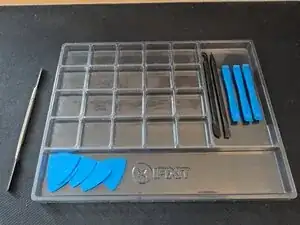

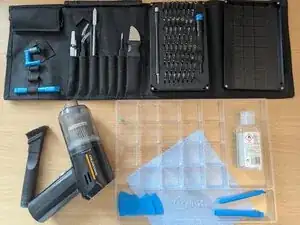

В приведённом ниже списке указаны инструменты и предметы, необходимые для данного ремонта...

Лоток для винтов (iFixit)

Лопатки, распорки и рычаги для вскрытия (iFixit)

Электростатический пылесос

Статическое резиновое настольное покрытие

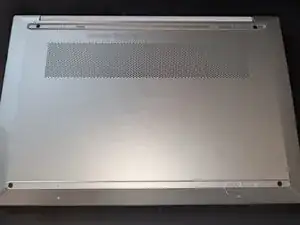

Начните с удаления длинных резиновых накладок, расположенных под ноутбуком, чтобы открыть доступ к винтам корпуса, находящимся под ними.

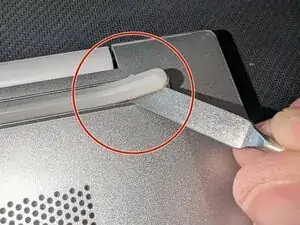

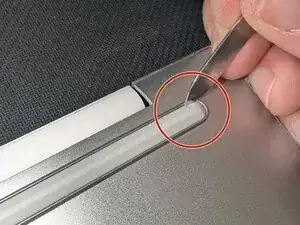

Используйте металлическую или пластиковую ломку, чтобы приподнять один конец резиновой полоски. Когда вы подцепите приставшую накладку, аккуратно потяните её вверх, чтобы снять с корпуса.

Аккуратно потяните резиновые полоски руками, стараясь не повредить их и не отделить резиновый слой от клеевого, чтобы их можно было снова прикрепить.

Аккуратно отложите их в сторону, чтобы они не прилипли к чему-либо и не покрылись пылью — в противном случае они не зафиксируются повторно без дополнительного клея.

Перед продолжением снимите 6 винтов корпуса, прикреплённых к пластиковой панели.

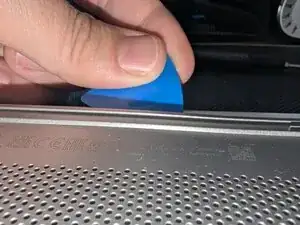

Пластиковой лопаткой или рычагом осторожно пройдитесь вокруг верхнего края ноутбука, там, где экран соединяется с корпусом, между двумя шарнирами.

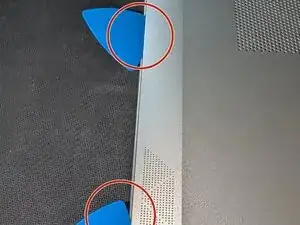

СОВЕТЫ: Если вы застряли на каком-то участке, используйте пластиковые распорки, чтобы удерживать узкую щель открытой, пока вы перегруппируетесь и начнёте поднимать другой участок.

Не тяните панель вверх и не пытайтесь насильно снять её — это может привести к повреждению панели и/или креплений!

Не используйте металлические инструменты:

Аккумулятор пока не отключён и находится внутри корпуса, существует риск поражения электрическим током и/или короткого замыкания при использовании металлических инструментов.

Существует риск повреждения панели, креплений или других видов эстетических и функциональных повреждений корпуса и компонентов

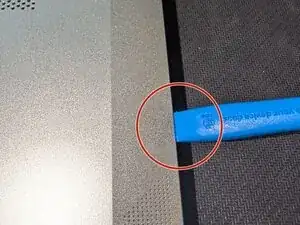

Осторожно вставьте лопатку в зазор между рамой и начните продвигать её вдоль этого участка ноутбука. При правильном выполнении вы должны почувствовать, как корпус начинает отходить.

Следуйте указанным выше шагам и продолжайте движение по внешнему периметру корпуса, пока вы не сможете снять всю панель. Поместите все винты в лоток для безопасного хранения.

Открутите винты фиксации аккумулятора с помощью небольшой отвёртки с крестообразным наконечником и сохраните винты (x4).

Отсоедините тонкий белый кабель динамика, идущий вдоль нижнего края аккумуляторной ячейки.

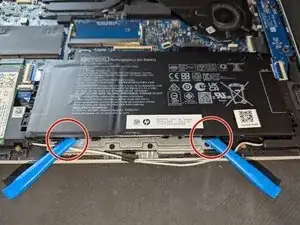

Аккуратно подденьте аккумулятор пластиковыми лопатками снизу, чтобы поднять его из посадочного места, что также отключит аккумулятор от системы.

ПРИМЕЧАНИЕ: В конденсаторах может оставаться заряд — подождите несколько минут, если вы планируете дальнейшую разборку устройства. Кроме того, ни в коем случае не сгибайте аккумулятор, иначе вы нарушите его целостность и можете повредить или вывести из строя аккумулятор и/или устройство.

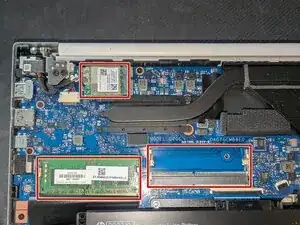

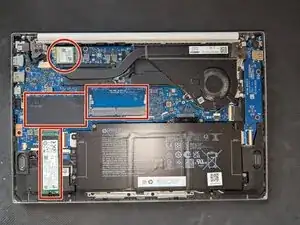

Из изображений видны внутренние компоненты ноутбука:

2 разъёма SO-DIMM для ОЗУ, один из которых находится под защитной пластиковой накладкой. Максимальный объём ОЗУ — 16 ГБ (2 планки по 8 ГБ)

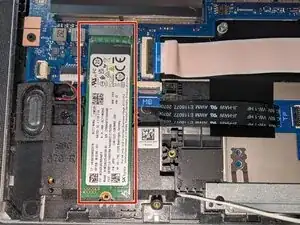

1 разъём M.2 NVMe SSD — поддерживает размер 2280 (80 мм) с портом ключа M

1 разъём M.2 — стандартный размер 2230 (30 мм) с портом ключа A+E для карты Wi-Fi/Bluetooth

Также можно увидеть различные другие компоненты: планку радиатора и теплораспределитель с вентилятором, разъёмы USB, динамики и соединители и т.д.

Чтобы собрать устройство, выполните данные шаги в обратном порядке:

Установите ОЗУ, M.2 SSD и другие снятые компоненты перед продолжением.

В конце установите аккумулятор, будьте осторожны — после отключения не используйте металлические инструменты, чтобы избежать электрических ударов и коротких замыканий.

Аккуратно прикрепите нижнюю панель корпуса к основанию ноутбука, зафиксируйте крепёжные точки на место и закрутите винты корпуса.

Осторожно приклейте резиновые ножки/полоски обратно и включите устройство.

Включите устройство — оно должно работать в штатном режиме.

Это завершает основную разборку для устранения распространённых неисправностей, но более детальные инструкции с дополнительными этапами доступны в интернете...
