Замена жесткого диска Dell Inspiron 14R SE 7420

ПРЕДУПРЕЖДЕНИЕ: Перед началом работы внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги в разделе «Перед началом работы».

ОСТОРОЖНО: Чтобы избежать потери данных, не извлекайте жесткий диск, пока компьютер включен или в режиме сна.

ОСТОРОЖНО: Жесткие диски крайне хрупки. Обращайтесь с жестким диском бережно.

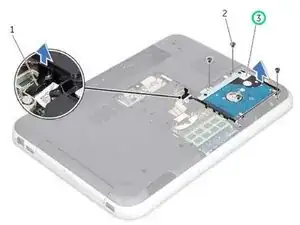

Потяните за язычок, чтобы отключить кабель жесткого диска от разъема на системной плате.

Снимите винты, крепящие узел жесткого диска к основе компьютера.

Запомните маршрут прокладки кабеля жесткого диска и снимите кабель с направляющих.

Поднимите узел жесткого диска вместе с его кабелем от основания компьютера.

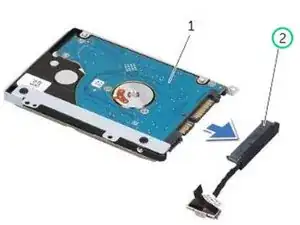

Потяните соединитель, чтобы отключить кабель жесткого диска от самого диска.

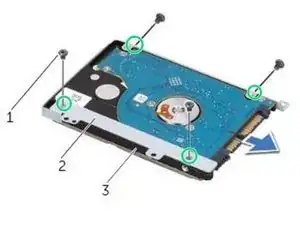

Снимите винты, крепящие кронштейн жесткого диска к самому диску.

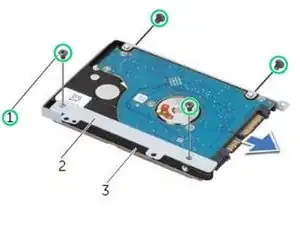

Сдвиньте жесткий диск с кронштейна.

Совместите отверстия для винтов на НОВОМ кронштейне жесткого диска с отверстиями на жестком диске.

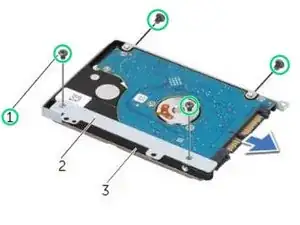

Восстановите винты, крепящие кронштейн жесткого диска к диску.

Подсоедините соединитель кабеля жесткого диска к диску.

Поместите узел жесткого диска в отсек для жесткого диска на основании компьютера.

Восстановите винты, крепящие узел жесткого диска к основанию компьютера.

Протяните кабель жесткого диска через направляющие на основании компьютера.

Подключите кабель жесткого диска к разъему системной платы.
