Замена узла дисплея Dell Inspiron 15 7560

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочтите информацию по технике безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

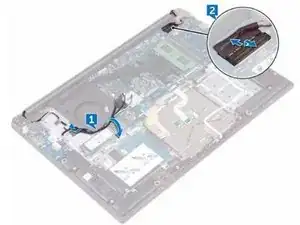

Обратите внимание на прокладку и отсоедините антенные кабели от направляющих на вентиляторе.

Откройте защёлку и отсоедините кабель дисплея от системной платы.

Откройте дисплей под углом 90 градусов.

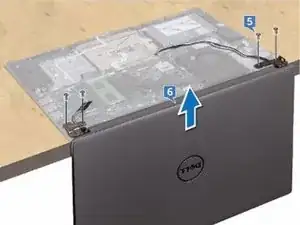

Разместите компьютер на краю стола так, чтобы панель подставки для рук и клавиатура лежали на столе, а узел дисплея выступал за край стола, петли дисплея были направлены вверх.

Снимите четыре винта (M2.5x5), которые закрепляют петли дисплея на панели подставки для рук и клавиатуре.

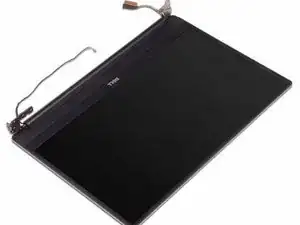

Поднимите узел дисплея с панели подставки для рук и клавиатуры.

Разместите панель подставки для рук и клавиатуру на краю стола лицевой стороной вниз.

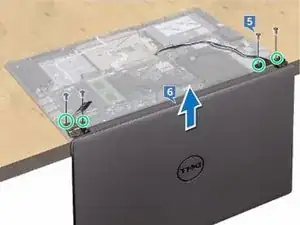

Совместите отверстия под винты на петлях дисплея с отверстиями на панели подставки для рук и клавиатуре.

Вверните четыре винта (M2.5x5), которые закрепляют узел дисплея на панели подставки для рук и клавиатуре.

Закройте дисплей и переверните компьютер.

Вставьте кабель дисплея в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.

Пропустите антенные кабели через направляющие на вентиляторе.
