Замена модуля WLAN в HP Chromebox J5N50UT

Перед снятием нижней крышки убедитесь, что компьютер выключен и все внешние устройства отключены. Если вы не уверены, выключен ли компьютер или находится в режиме гибернации, включите компьютер, затем выключите его через операционную систему.

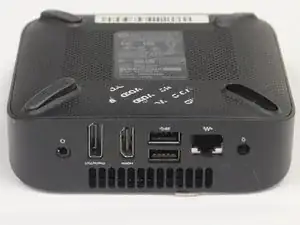

Разместите устройство вверх дном на ровной, горизонтальной поверхности так, чтобы USB‑порты были обращены к вам.

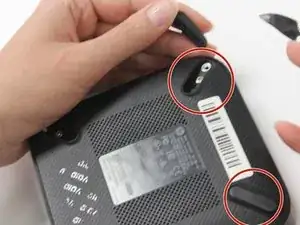

С помощью металлической лопатки аккуратно подденьте и снимите 4 резиновые «ножки» в каждом углу.

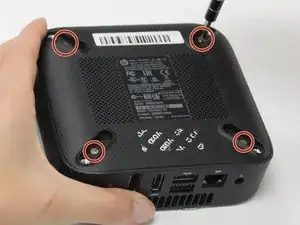

С помощью крестовой отвертки удалите четыре винта Phillips M2.5×4.0, которые крепят нижнюю крышку к корпусу. На этом этапе будет полезна магнитная подложка, чтобы не потерять винты.

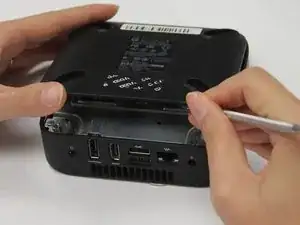

Вставьте плоский конец металлической лопатки под нижнюю крышку вблизи USB‑портов, затем подденьте и снимите нижнюю крышку с корпуса.

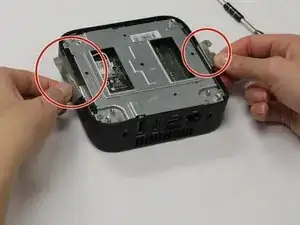

Поднимите два куска майларовой ленты с кронштейна.

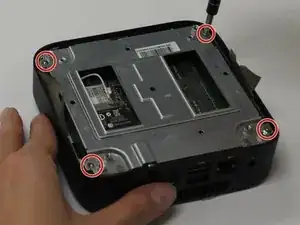

С помощью крестовой отвертки Philips #1 отвинтите четыре винта Phillips M2.5×4.0, удерживающие экран (экранирование) на месте.

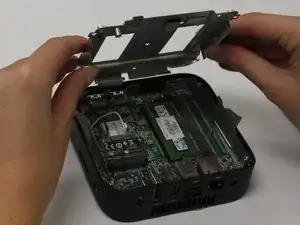

Вставьте лопатку в зазор между нижним экраном и портами и аккуратно подденьте, чтобы приподнять и снять экран.

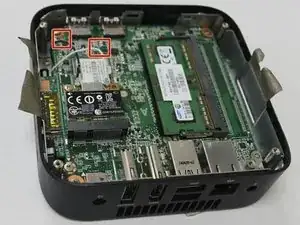

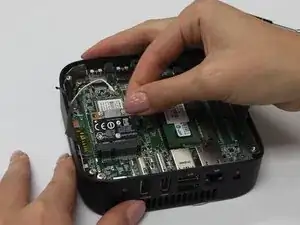

Отсоедините белый и чёрный антенные кабели от модуля.

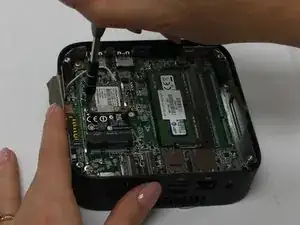

С помощью крестовой отвертки Philips #1 отвинтите винт M2.0×3.0 в верхнем левом углу модуля.

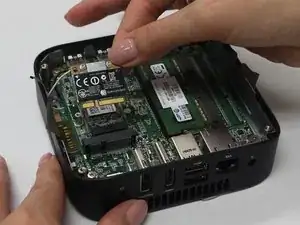

После удаления винта модуль приподнимется под углом.

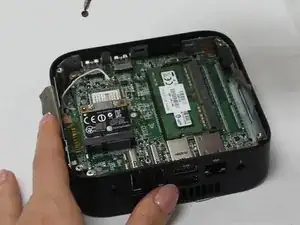

Снимите модуль WLAN, вытащив его из разъёма под углом.
