Замена сенсорной панели Dell Inspiron 15-3543

Переверните устройство нижней стороной вверх.

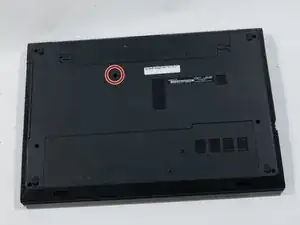

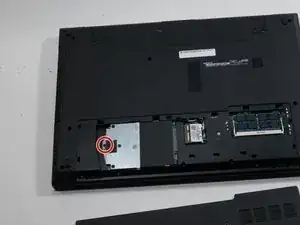

Воспользуйтесь крестообразной отвёрткой #0, чтобы вывернуть винт длиной 4,0 мм, расположенный справа от привода дисковода.

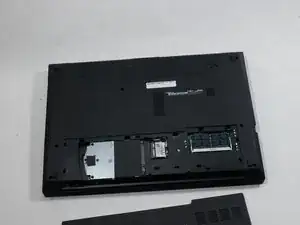

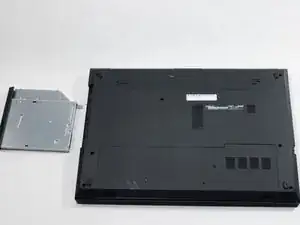

Вытяните диск-привод и отложите его в сторону.

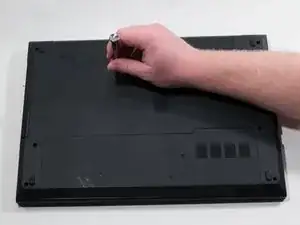

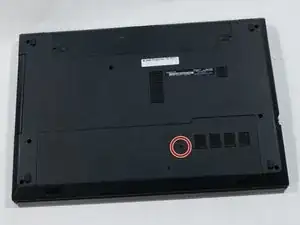

Воспользуйтесь крестообразной отвёрткой #0, чтобы вывернуть винт длиной 2,0 мм с задней стороны устройства рядом с вентиляционными отверстиями.

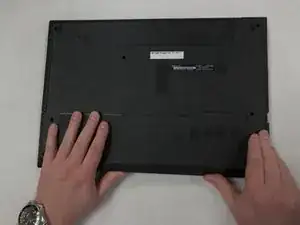

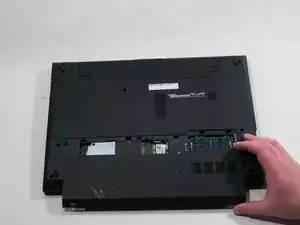

Сдвиньте панель, поместив руки сверху, и, слегка надавливая, потяните руки вниз.

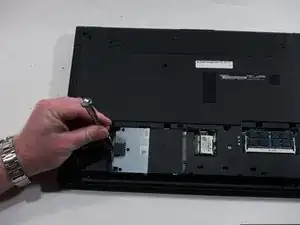

Воспользуйтесь крестообразной отвёрткой #0, чтобы вывернуть винт длиной 2,0 мм рядом с чёрной язычком-захватом жёсткого диска, расположенного в левой нижней части устройства.

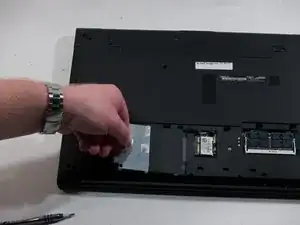

Поднимите чёрную полоску вверх и влево, чтобы полностью извлечь жёсткий диск.

Отложите жёсткий диск в сторону после извлечения.

Переверните устройство и откройте его.

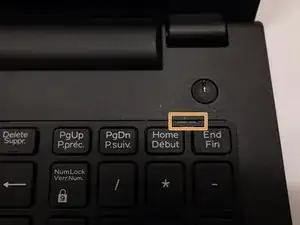

Вы увидите 5 выемок в верхней части клавиатуры.

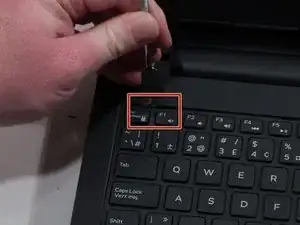

Вставьте конец металлической лопатки в каждую из этих выемок, чтобы поддеть клавиатуру. После щелчка остановитесь и переходите к следующей выемке.

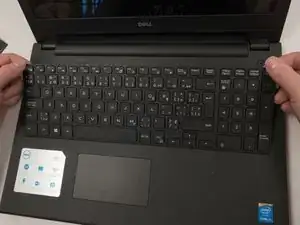

Как только все пять выемок в верхней части клавиатуры будут освобождены, начинайте поднимать клавиатуру сверху.

Поднимайте клавиатуру медленно, чтобы не вытащить и не повредить шлейф.

Чтобы снять шлейф, воспользуйтесь металлической лопаткой, чтобы поднять фиксатор шлейфа.

После того как фиксатор шлейфа поднят, вы можете вытащить шлейф и отложить клавиатуру в сторону.

Переверните устройство нижней стороной вверх.

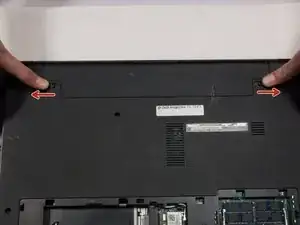

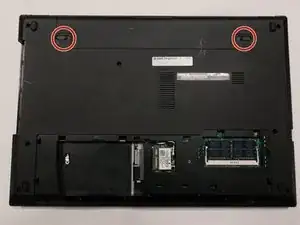

Разведите два защёлки аккумулятора наружу.

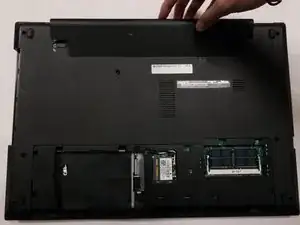

Поднимите верхнюю часть аккумулятора вверх и в сторону.

Отложите аккумулятор в сторону после извлечения.

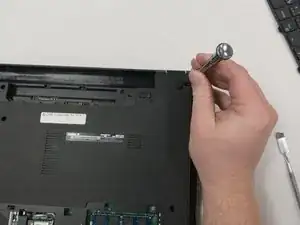

Удалите следующие десять винтов с помощью крестообразной отвёртки #0:

Два винта длиной 8,0 мм.

Восемь винтов длиной 4,0 мм.

Переверните устройство и откройте его.

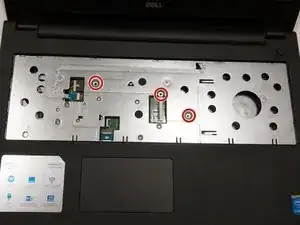

Воспользуйтесь крестообразной отвёрткой #0, чтобы вывернуть три винта длиной 4,0 мм с передней стороны, где ранее находилась клавиатура.

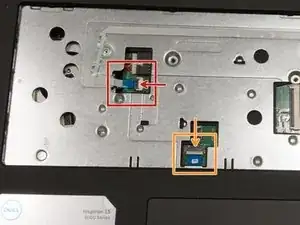

На передней стороне устройства находятся два шлейфа. Удалите их, следуя инструкциям:

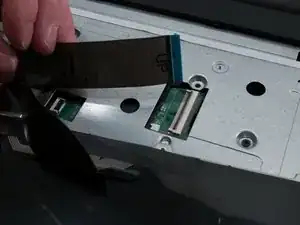

Поднимите фиксатор чёрного шлейфа вверх и вытяните синий шлейф за язычок.

Поднимите фиксатор белого шлейфа вверх и вытяните синий шлейф за язычок.

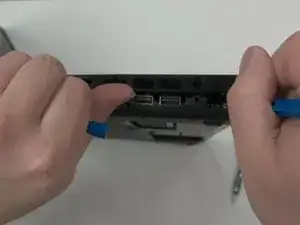

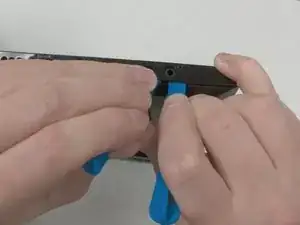

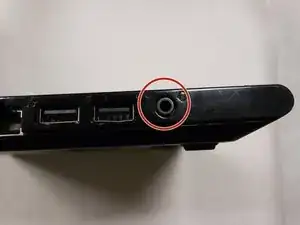

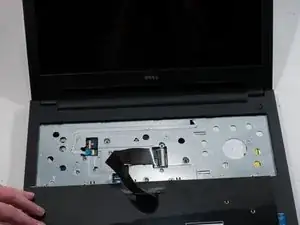

С помощью одного или двух инструментов для вскрытия подденьте нижнюю часть верхней панели, начиная с области под разъёмом для наушников.

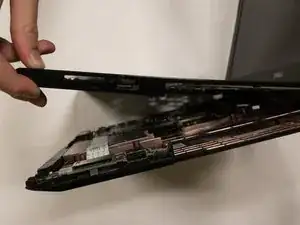

Продолжайте обходить устройство и поддевать его, пока верхняя панель не снимется.

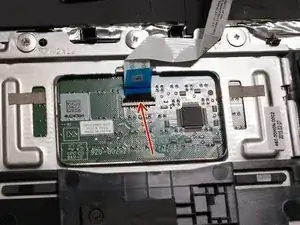

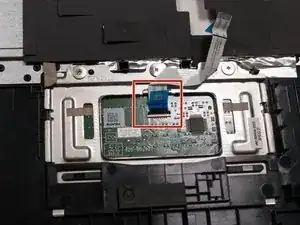

На внутренней стороне верхней панели поднимите фиксатор чёрного шлейфа вверх и вытяните шлейф за язычок.

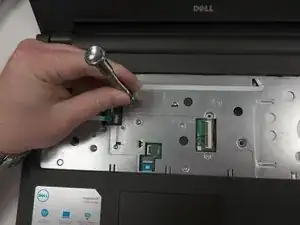

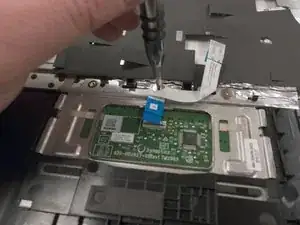

Воспользуйтесь крестообразной отвёрткой #0, чтобы вывернуть три винта длиной 1,0 мм.

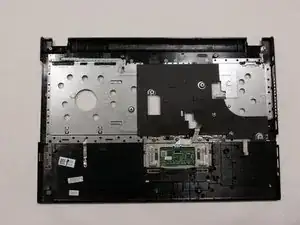

Поднимите металлическую пластину вверх и отведите её от верхней части.
