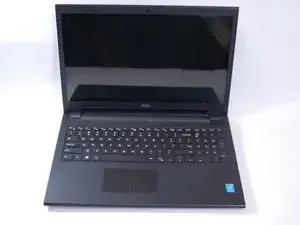

Замена материнской платы Dell Inspiron 3542
Если Ваш ноутбук Dell Inspiron 3542 перестал работать или требует замены материнской платы, это руководство поможет выполнить замену. Материнская плата отвечает за стабильность и производительность системы, и после её замены ноутбук будет загружаться значительно быстрее. Если материнская плата выходит из строя, то вся система начнёт давать сбои, включая вентиляторы, индикаторы и другие компоненты.
Перед началом настоятельно рекомендуется выключить ноутбук и отсоединить блок питания. Это поможет предотвратить короткие замыкания и другие повреждения.
Шаг 1

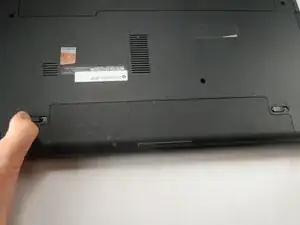

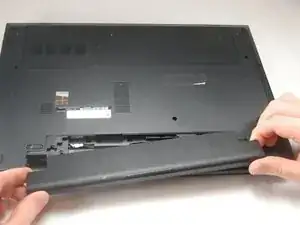

Сдвиньте защёлки по обеим сторонам ноутбука наружу, чтобы разблокировать аккумулятор.
Извлеките аккумулятор из компьютера.
Замена материнской платы может привести к потере данных. Обязательно создайте резервные копии важных данных на ноутбуке перед заменой материнской платы.
Шаг 2

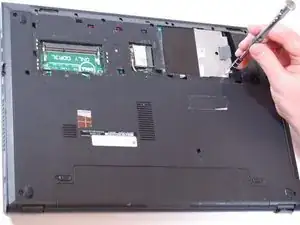

Удалите винт. (1 x M2 x 3mm)

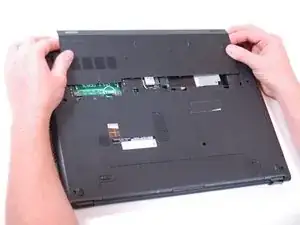

Сдвиньте крышку доступа вниз и снимите её.
Шаг 3

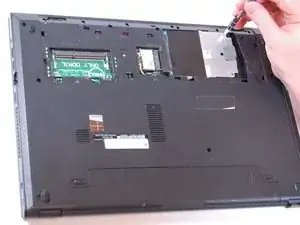

Удалите винт. (1 x M2 x 3mm)

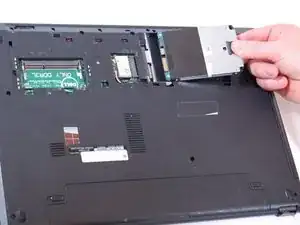

Переместите жёсткий диск в открытую область и извлеките его.
Шаг 4

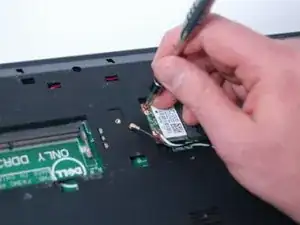

Отсоедините чёрный и белый антенные кабели от беспроводного модуля.
Удалите винт. (1 x M2 x 3mm)

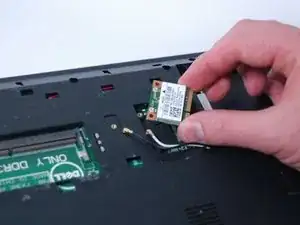

Извлеките беспроводной модуль из ноутбука.
Шаг 5

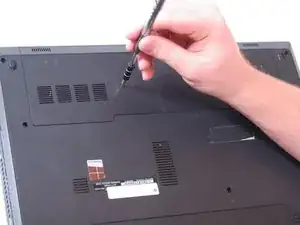

Удалите все винты с нижней части ноутбука. (10 x M2.5 x 5mm)
Переверните ноутбук и откройте корпус.
Шаг 6
Используйте пластиковый монтажный инструмент, чтобы отщёлкнуть клавиатуру. Не применяйте чрезмерную силу, чтобы избежать повреждений.
Поднимите клавиатуру.
Отключите кабель, соединяющий клавиатуру с ноутбуком.
Снимите клавиатуру.
Шаг 7

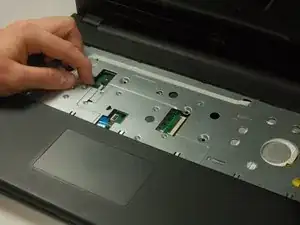

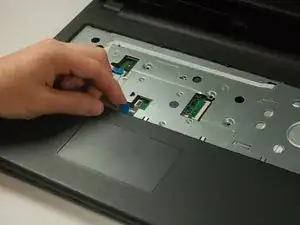

Отключите кабели тачпада, расположенные на подладонной панели.

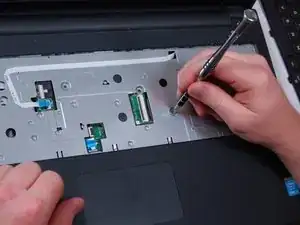

Удалите винты. (3 x M2.5 x 5mm)
Шаг 8

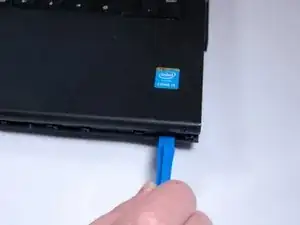

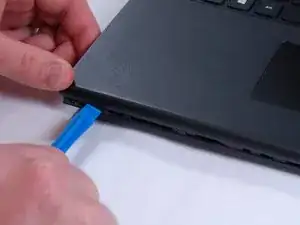

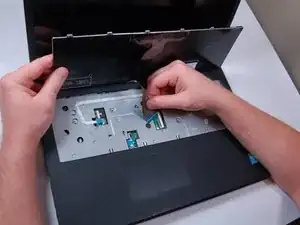

Осторожно отщёлкните подладонную панель от остальной части ноутбука.
Снимите подладонную панель.
Шаг 9
Отключите кабель, подключённый к материнской плате.
Извлеките разъём питания (DC jack) из ноутбука.
Шаг 10
Ослабьте антенные кабели.
Шаг 11

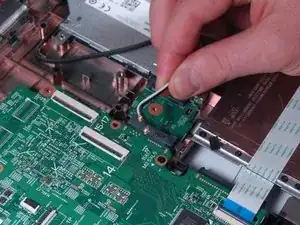

Удалите винты. (1 x M2 x 3mm)
Отключите плату от остальной части компьютера.
Шаг 12
Ослабьте клейкую ленту на левой стороне ноутбука.
Отключите кабель дисплея.
Шаг 13

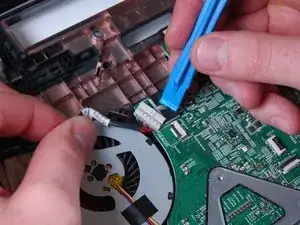

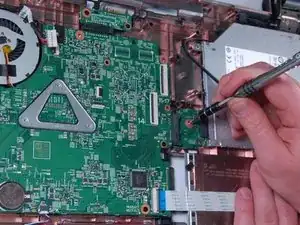

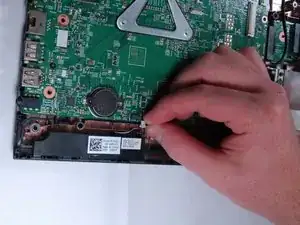

Отключите кабель в нижней части материнской платы.
Удалите винты.
Удалите кабель на правой стороне материнской платы. (3x M2.5 x 5mm)
Извлеките материнскую плату из ноутбука.
Заключение
Для повторной сборки устройства выполните указанные действия в обратном порядке. Поздравляем с заменой материнской платы на Dell Inspiron 3542.
Перевод руководства с ifixit.com
