Замена радиатора Dell Inspiron 3542
Выполните эти шаги, чтобы разобрать компьютер, получить доступ к радиатору и заменить деталь.
Шаг 1

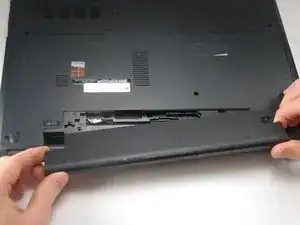

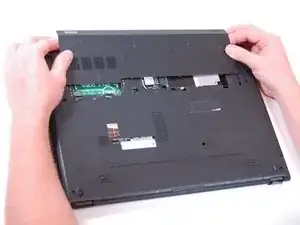

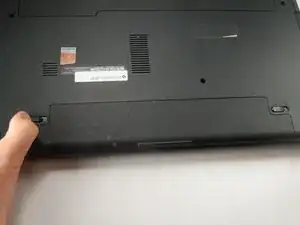

Сдвиньте защёлки по обеим сторонам компьютера наружу, чтобы разблокировать батарею.
Извлеките батарею из компьютера.
Шаг 2

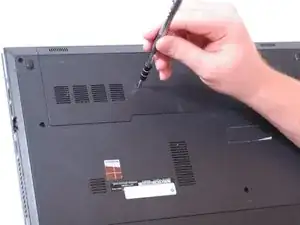

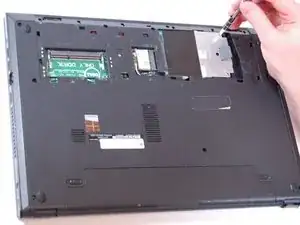

Удалите винт. (1 x M2 x 3 мм)
Сдвиньте крышку отсека вниз и снимите её.
Шаг 3

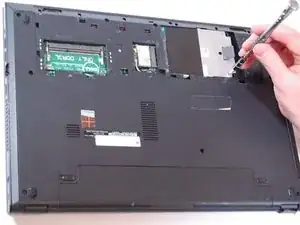

Удалите винт. (1 x M2 x 3 мм)

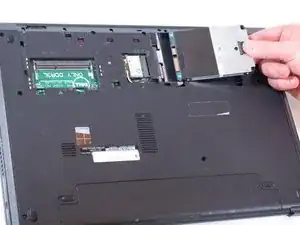

Переместите жёсткий диск в открытое пространство и извлеките его.
Шаг 4

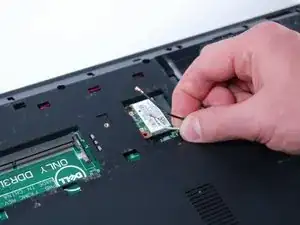

Отключите чёрный и белый антенные кабели от беспроводной карты.
Удалите винт. (1 x M2 x 3 мм)

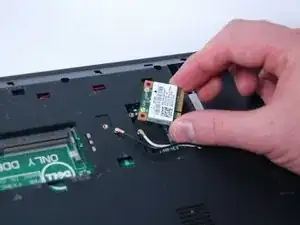

Извлеките беспроводную карту из ноутбука.
Шаг 5
Переверните ноутбук и откройте его.
Используйте пластиковый приёмник, чтобы освободить клавиатуру.

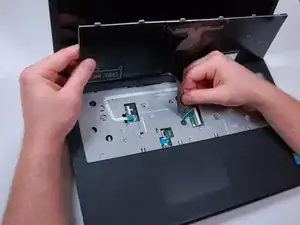

Поднимите клавиатуру.
Отключите кабель, соединяющий клавиатуру с ноутбуком.
Снимите клавиатуру.

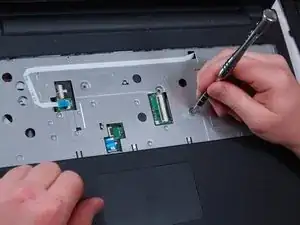

Удалите винты. (3 x M2.5 x 5 мм)
Шаг 6

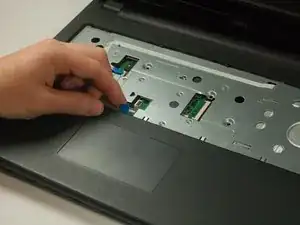

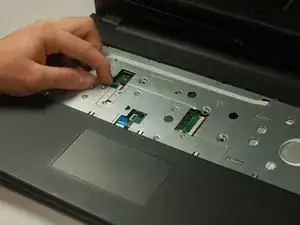

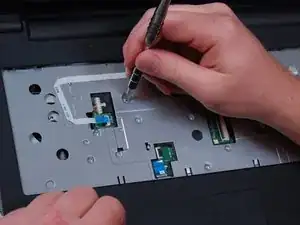

Отключите кабели тачпада, расположенные на подладонной панели.
Шаг 7

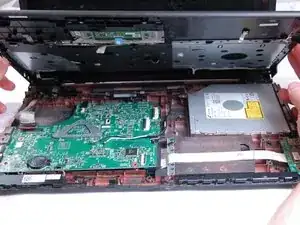

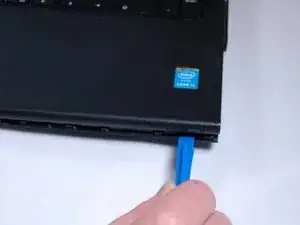

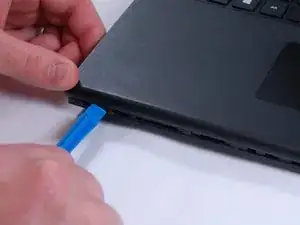

Осторожно отщёлкните подладонную панель от остальной части ноутбука.
Снимите подладонную панель.
Шаг 8

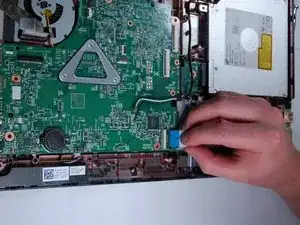

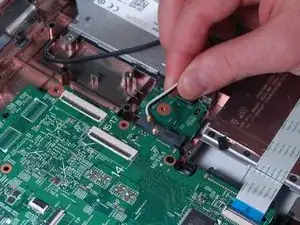

Отключите кабель, идущий к материнской плате.
Извлеките разъём питания (DC jack) из ноутбука.
Шаг 9
Ослабьте кабели на антенне.
Шаг 10

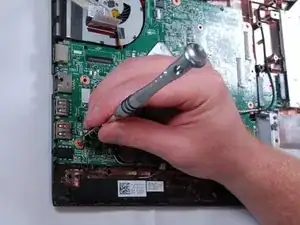

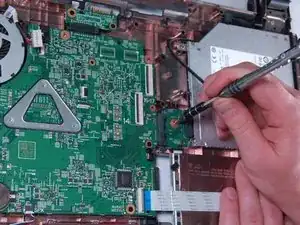

Удалите винты. (1 x M2 x 3 мм)
Отключите плату от остальной части компьютера.
Шаг 11

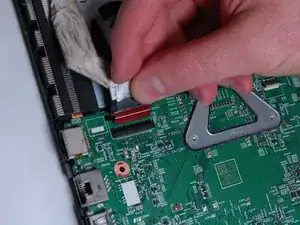

Ослабьте ленту с левой стороны ноутбука.
Отключите кабель дисплея.
Шаг 12

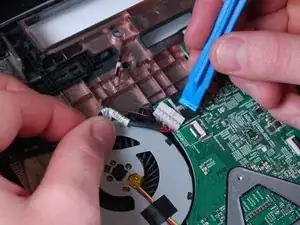

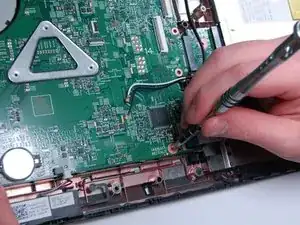

Отключите кабель на нижней части материнской платы.
Удалите винты. (3 x M2.5 x 5 мм)
Извлеките материнскую плату из ноутбука.
Шаг 13

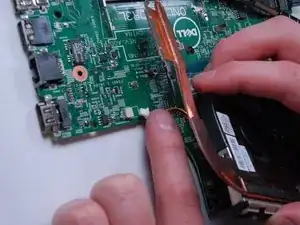

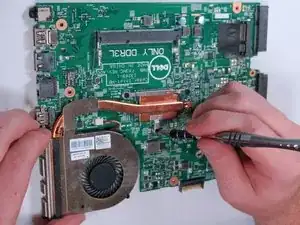

Переверните материнскую плату.
Отключите вентилятор охлаждения.

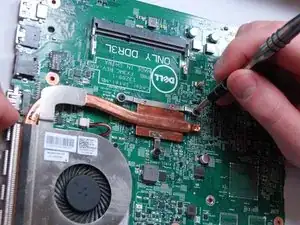

Ослабьте 3 винта, удерживающих радиатор.

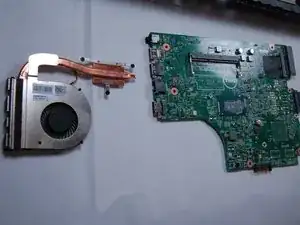

Снимите радиатор.
Заключение
Для сборки устройства снова выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
