Замена сенсорного экрана HP Pavilion 15-bk020wm
Это руководство поможет Вам заменить сенсорный экран на HP Pavilion 15-bk020wm. Существуют предварительные руководства, необходимые для доступа к сенсорному экрану. Обязательно отключите устройство от источника питания и убедитесь, что оно выключено.
Шаг 1
Перед началом работы выключите ноутбук и отключите его от источника питания.
Снимите 4 ножки компьютера. (На нашем устройстве их не было; их можно снять пластиковой лопаткой.)
Снимите две защитные полоски для заглушек винтов.
Снимите две заглушки для винтов.
Открутите все 12 винтов (размер: Phillips M2.5×7.0) со дна компьютера.
Шаг 2
Переверните компьютер лицевой стороной вверх.
Откройте ноутбук.
Используйте пластиковый инструмент для поддевания, чтобы приподнять крышку клавиатуры у шарнира с правой и левой стороны, постепенно продвигаясь к тачпаду.
Шаг 3
Немного приподнимите крышку клавиатуры.
Не снимайте клавиатуру полностью — она всё ещё подключена к ноутбуку несколькими кабелями.
Шаг 4
Отсоедините синий ZIF-кабель от нижней части ноутбука.
Используйте пластиковый монтажный инструмент, чтобы отогнуть два ZIF-кабеля, соединяющие батарею с материнской платой.
Шаг 5
Удалите четыре винта Phillips M2.5x4.4, расположенные по периметру батареи, с помощью отвертки Phillips #00.
Шаг 6
Поднимите повреждённую батарею из ноутбука.
Установите новую батарею.
Шаг 7

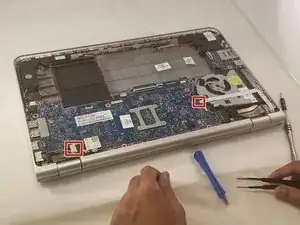

Отсоедините два кабеля от материнской платы.
Шаг 8

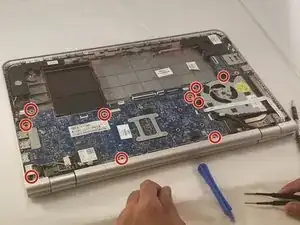

Открутите все десять винтов (M2.5x4.4) с помощью отвёртки Phillips #00, крепящих материнскую плату. Не забудьте открутить также вентилятор.

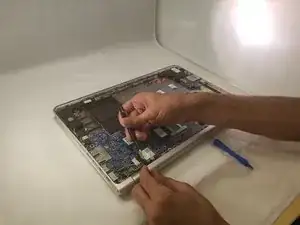

Поднимите материнскую плату вместе с вентилятором.
Шаг 9

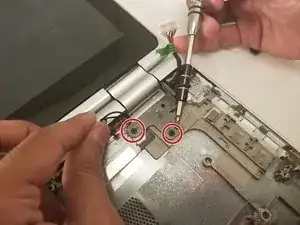

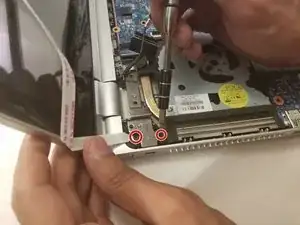

Открутите экран от корпуса ноутбука с помощью отвертки Phillips #00. Размер винтов: M2.5x4.4
Шаг 10

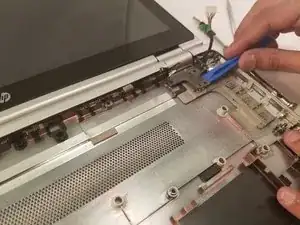

Подденьте шарниры сенсорного экрана пластиковым монтажным инструментом, чтобы отсоединить экран.
Возьмите новый сенсорный экран и подключите его к устройству.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
