Замена жёсткого диска HP Pavilion 15-b109wm
В этом руководстве показано, как заменить жёсткий диск в HP Pavilion 15-b109wm. Эта процедура может понадобиться в случае неисправности жёсткого диска. Руководство займёт от 20 до 35 минут при правильном выполнении. Работайте аккуратно и неспешно, чтобы избежать поломки деталей.
Для выполнения этой инструкции вам понадобятся прочный лопатка, набор отвёрток JIS и инструмент для открытия iFixit. Некоторые шаги требуют усилия для поддёма — будьте внимательны, чтобы не сломать и не повредить детали при приложении силы.
Шаг 1
Выключите устройство и отключите от всех источников питания.
Шаг 2
Переверните устройство и убедитесь, что задняя сторона направлена к вам.
Шаг 3
Одновременно нажмите обе кнопки друг к другу. Батарея немного выдвинется.
Шаг 4
Выньте аккумулятор из гнезда ноутбука.
Шаг 5
Отвинтите одиннадцать винтов 6 мм с помощью отвёртки JIS #1.
Шаг 6
Найдите два отверстия для винтов, дающих доступ к снятию клавиатуры.
Рядом с обоими отверстиями для доступа к клавиатуре есть значок клавиатуры.
Шаг 7
Поставьте устройство на бок.
С помощью прочной лопатки аккуратно отожмите клавиатуру.
Шаг 8
С помощью пластиковой лопатки освободите защёлки клавиатуры.
Шаг 9
Наклоните клавиатуру, чтобы получить доступ к разъёму с нулевым усилием вставки, к которому подключён кабель клавиатуры.
Шаг 10

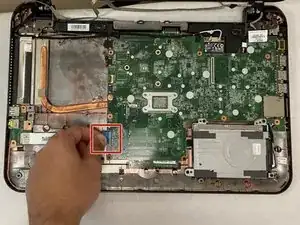

Отключите кабель клавиатуры от материнской платы, разъединив разъём с нулевым усилием вставки.
Чтобы отсоединить разъём, поднимите вверх чёрную пластиковую защёлку.
Шаг 11
Отвинтите пять винтов 5 мм с помощью отвёртки JIS #1.

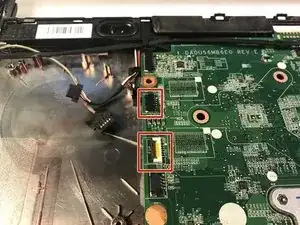

Отключите кабель кнопки питания.
Отключите кабель тачпада.
Шаг 12
С помощью пластиковой лопатки подденьте верхнюю крышку.
Отвинтите два винта 5 мм с помощью отвёртки JIS #1.
Осторожно отсоедините кабель вентилятора.
Будьте осторожны, чтобы не повредить материнскую плату.
Шаг 13
Аккуратно извлеките вентилятор из его посадочного места.
Шаг 14

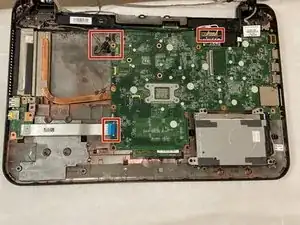

Отключите кабели, подключенные к материнской плате.
Шаг 15

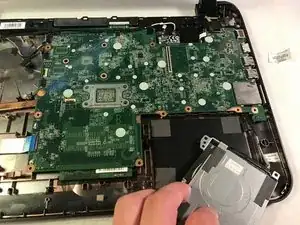

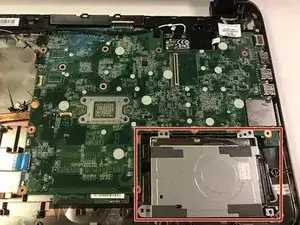

Извлеките жёсткий диск.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
