Замена модуля WLAN в HP Pavilion 15-b109wm
В этом руководстве показано, как заменить модуль WLAN в HP Pavilion 15-b109wm. Операция займёт от 30 до 45 минут при правильном выполнении. Работайте аккуратно и не торопитесь, так как вы будете работать вблизи материнской платы.
Шаг 1
Выключите устройство и отключите от любого источника питания.
Шаг 2
Переверните устройство крышкой вниз и убедитесь, что задняя панель направлена к вам.
Шаг 3
Одновременно сдвиньте оба фиксатора навстречу друг другу. Аккумулятор слегка выскакивает.
Шаг 4
Выньте аккумулятор из гнезда устройства.
Шаг 5
Используя отвёртку JIS #1, выкрутите одиннадцать винтов длиной 6 мм.
Шаг 6
Найдите два отверстия под винты, через которые обеспечивается доступ для снятия клавиатуры.
Рядом с обоими отверстиями для доступа к клавиатуре есть обозначение клавиатуры.
Шаг 7
Поставьте устройство на бок.
Используя прочный лопаточный инструмент, аккуратно отожмите клавиатуру.
Шаг 8
С помощью пластикового инструмента для вскрытия освободите защёлки клавиатуры.
Шаг 9
Наклоните клавиатуру, чтобы открыть разъём без усилий вставки, к которому подключён кабель клавиатуры.
Шаг 10
Отсоедините кабель клавиатуры от материнской платы, разъединив разъём без усилия вставки.
Чтобы отсоединить разъём, приподнимите вверх чёрную пластмассовую защёлку.
Шаг 11
Используя отвёртку JIS #1, выкрутите пять винтов длиной 5 мм.
Отсоедините кабель кнопки питания.
Отсоедините кабель тачпада.
Шаг 12
С помощью пластикового инструмента для вскрытия подденьте верхнюю крышку.
Отверткой JIS #1 выкрутите два винта длиной 5 мм.
Аккуратно оттяните, чтобы отсоединить кабель вентилятора.
Будьте осторожны, чтобы не повредить материнскую плату.
Шаг 13
Осторожно извлеките вентилятор из посадочного места.
Шаг 14

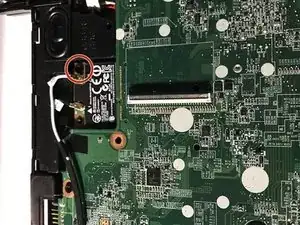

Снимите винт длиной 5 мм с помощью отвёртки JIS #1.
Шаг 15

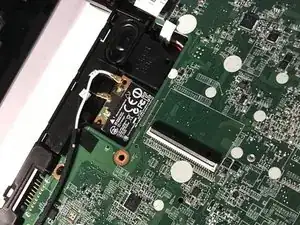

Отсоедините провода модуля WLAN.
Шаг 16

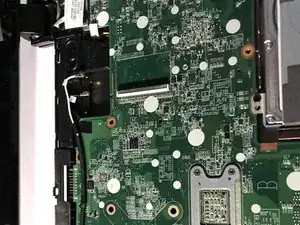

Извлеките WLAN-карту и замените её на новую.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
