Замена сборки дисплея Acer Chromebook 14 CB3-431-C7EX
Если Acer Chromebook 14 CB3-431-C7EX не работает из-за повреждения петли или крышки, либо если экран неисправен или разбит, воспользуйтесь этим руководством для замены сборки дисплея.
Петля Acer Chromebook 14 позволяет ноутбуку складываться в более компактный размер. Неисправная петля может вызвать проблемы с раскладыванием или складыванием устройства.
Из-за специализированных заклепок, используемых для соединения петли с крышкой (верхней половиной ноутбука), может быть крайне сложно заменить только петлю. Это руководство показывает, как удалить и заменить всю крышку ноутбука.
Перед покупкой замены крышки воспользуйтесь руководством, чтобы убедиться, что петля и дисплей правильно подключены к ноутбуку. Возможно, вы сможете решить эту проблему, переподключив ослабленный разъем или винт.
Перед началом обязательно выключите ноутбук и отключите его от внешнего источника питания.
Шаг 1

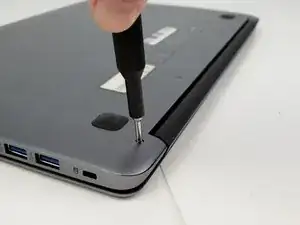

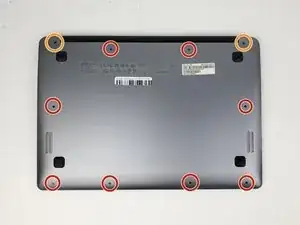

Используйте отвертку Phillips #0, чтобы открутить восемь винтов по 4 мм.
Используйте отвертку Phillips #0, чтобы открутить два винта по 7 мм.
Магнитный проектный мат iFixit отлично подходит для организации винтов.

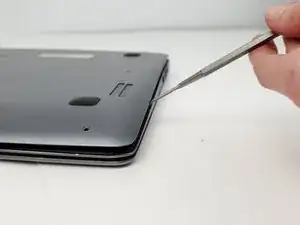

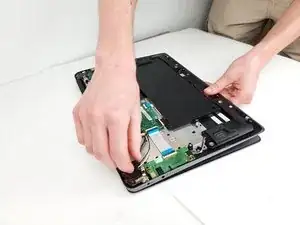

Снимите крышку устройства, поддев одну из кромок лопаткой или пластиковым инструментом для открытия.
Если заднюю крышку трудно снять, аккуратно используйте металлическую лопатку для снятия задней крышки.
Шаг 2

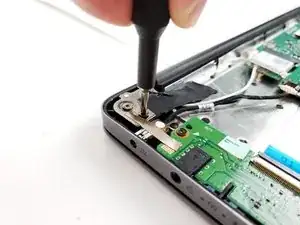

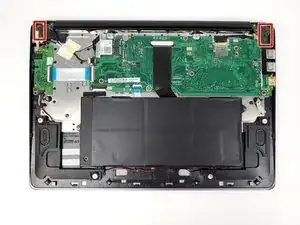

Используйте отвертку Phillips #0, чтобы открутить четыре винта по 5,5 мм от креплений экрана.

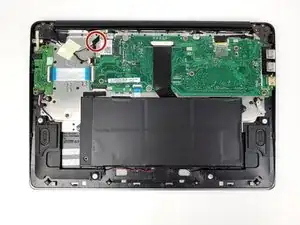

Используйте пинцет, чтобы отодвинуть землю (бежевую) и изоленту (черную). Их может потребоваться переподключить при сборке.
Шаг 3

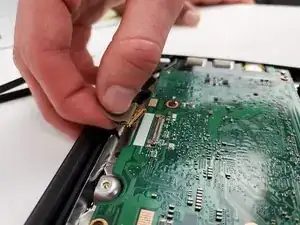

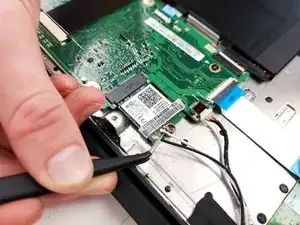

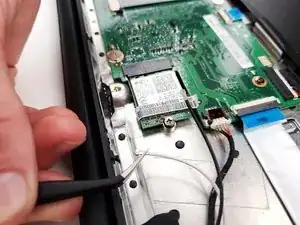

Используйте пинцет, чтобы отсоединить разъемы веб-камеры от материнской платы.
Имейте в виду, что черный кабель подключен к левому контакту, а белый кабель — к правому контакту.
На разъемах может быть изолента. Используйте пинцет, чтобы отложить ленту для повторного использования.
Шаг 4

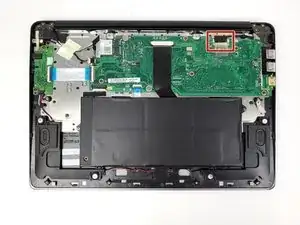

Отключите разъем дисплейной панели от материнской платы. Разъем должен выдвигаться от материнской платы.
Убедитесь, что вы удаляете разъем равномерно из порта.
Шаг 5

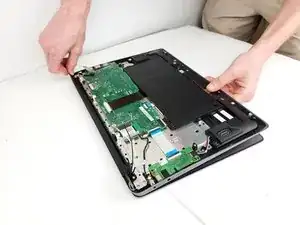

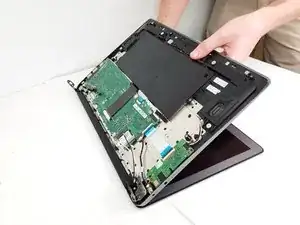

Чтобы снять крышку с ноутбука, поверните каждую сторону на петле и поднимите остальную часть ноутбука вверх и от крышки.
Удалите сборку дисплея из корпуса ноутбука.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
