Замена материнской платы Acer Chromebook 14 CB3-431-C3WS
Одна из самых распространённых жалоб на Acer Chromebook 14 CB3-431-C3WS — короткий срок службы. Это может быть вызвано несколькими причинами, одна из которых — отказ материнской платы. Хибное представление заключается в том, что при выходе из строя материнской платы нужно заменять весь ноутбук. Выполнение шагов этого руководства может не только сэкономить вам деньги на покупке нового ноутбука, но и помочь сократить объём электронных отходов.
Прежде чем пытаться заменить материнскую плату, проверьте руководство по устранению неполадок — возможно, существует более простое решение.
Убедитесь, что ноутбук выключен и отключён от внешнего источника питания перед началом любых работ.
Шаг 1
Снимите два винта JIS №0 длиной 6 мм по обеим сторонам петель.
Шаг 2
Снимите восемь винтов JIS №0 длиной 4 мм с задней крышки.
Шаг 3
Вставьте медиатор для вскрытия между задней панелью и боковинами корпуса, чтобы начать поднимать заднюю крышку.
Крышка удерживается несколькими защёлками.
После приподнимания боков используйте инструмент для вскрытия, чтобы полностью откинуть заднюю крышку.
Шаг 4
Снимите заднюю крышку.
Шаг 5

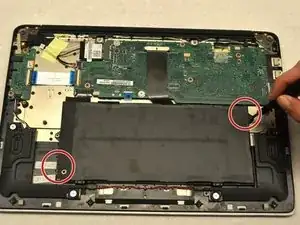

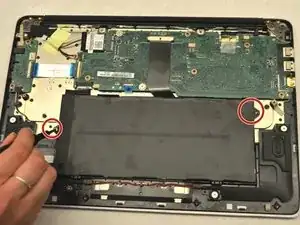

Удалите два винта JIS №0, соединяющих аккумулятор с остальной частью ноутбука.
Шаг 6

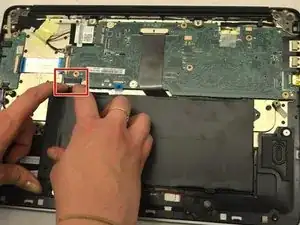

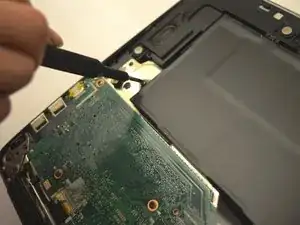

Вытяните белую вставку, соединённую с аккумулятором, из чёрной вставки, подключённой к материнской плате.
Крайне важно выполнять это аккуратно и медленно, чтобы не повредить материнскую плату.
Шаг 7

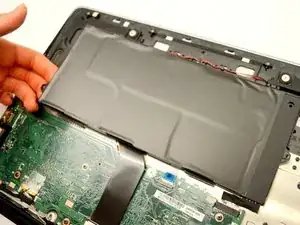

Осторожно поднимите аккумулятор и извлеките его.
Шаг 8

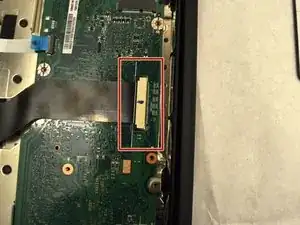

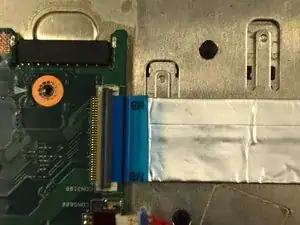

Отключите кабель ЖК-экрана от материнской платы: снимите ленту с разъёма ЖК, затем аккуратно вытяните ленточный кабель.
Шаг 9

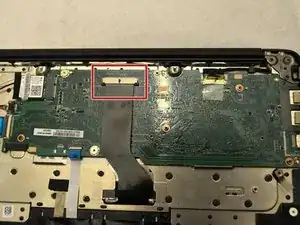

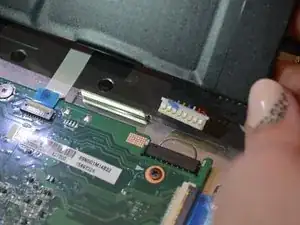

Отключите кабель ЖК-экрана от материнской платы, аккуратно потянув за кабель.
Шаг 10
Отключите трекпад, потянув за кабель разъёма трекпада.
Шаг 11

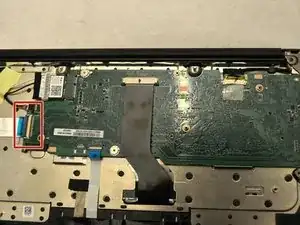

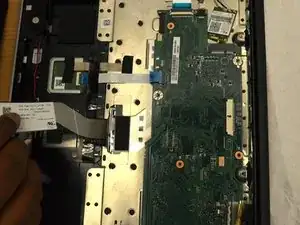

Отключите дочернюю плату от материнской платы, аккуратно вынув кабель дочерней платы из разъёма на материнской плате.
Шаг 12

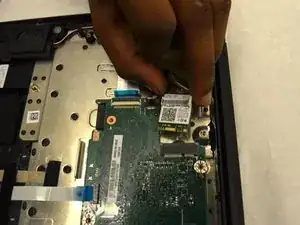

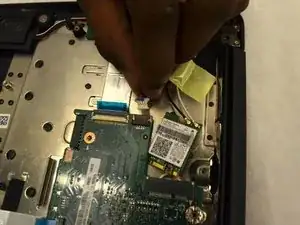

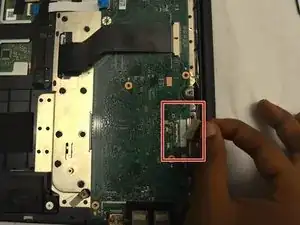

Снимите электрическую ленту, закрывающую винт, удерживающий Wi‑Fi модуль.
Удалите одиночный винт JIS №0 длиной 4 мм, удерживающий Wi‑Fi модуль.
Шаг 13

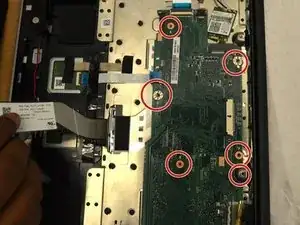

Удалите семь винтов JIS №0 длиной 4 мм, фиксирующих материнскую плату.
Шаг 14

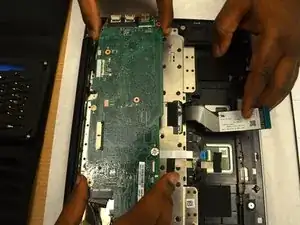

Осторожно извлеките материнскую плату.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
