Замена тачпада Acer Chromebook 14 CB3-431-C7EX
Если у Acer Chromebook 14 CB3-431-C7EX возникают проблемы, связанные с тачпадом, используйте это руководство для замены тачпада.
Тачпад Acer Chromebook 14 позволяет управлять указателем с помощью пальцев, а также выполнять функцию нажатия. Неисправный тачпад может вызывать дрожание курсора, полную потерю управления курсором или потерю функции нажатия на тачпаде.
Прежде чем покупать замену тачпада, используйте руководство, чтобы убедиться, что тачпад правильно подключён внутри ноутбука. Возможно, проблему удастся устранить, переподключив ослабленный разъём.
Перед началом убедитесь, что ноутбук выключен и отсоединён от внешнего источника питания.
Шаг 1
Отвинтите восемь винтов 4 мм крестовой отверткой Phillips #0.
Отвинтите два винта 7 мм крестовой отверткой Phillips #0.
Магнитный рабочий коврик iFixit отлично подходит для упорядочивания винтов.

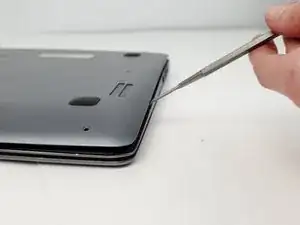

Снимите заднюю крышку устройства, поддев один из краёв лопаткой или пластиковым инструментом для вскрытия.
Крышка удерживается несколькими защёлками.
Если заднюю крышку трудно снять, аккуратно используйте металлическую лопаточку для её демонтажа.
Шаг 2

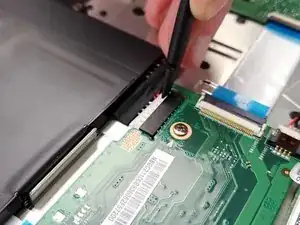

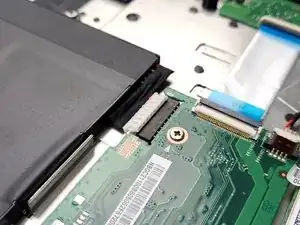

Используйте лопаточку, чтобы отключить разъём батареи от материнской платы. Разъём должен сдвинуться в сторону батареи.
Снимайте разъём равномерно из гнезда.
Шаг 3

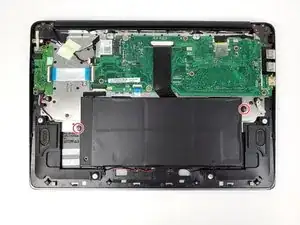

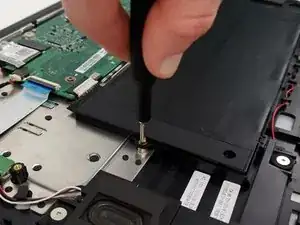

Отвинтите два винта 5,5 мм на корпусе батареи крестовой отверткой Phillips #0.
Шаг 4

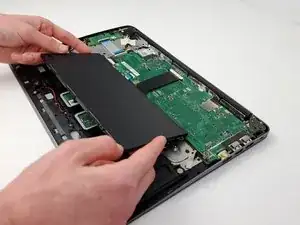

Поднимая сторону батареи с разъёмом, сдвиньте батарею к центру ноутбука.
Обратите внимание на выступы на нижней части корпуса батареи (показаны на фото). Они должны располагаться под пазами при повторной установке батареи в ноутбук.
Извлеките батарею из ноутбука.
Шаг 5

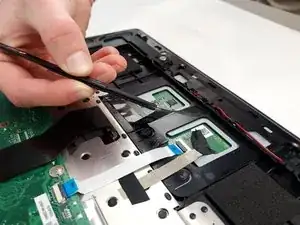

Пинцетом отведите в сторону электропленку (чёрную) и заземляющую ленту (бежевую), чтобы открыть доступ к винтам тачпада и шлейфу.
Шаг 6

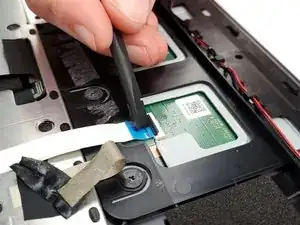

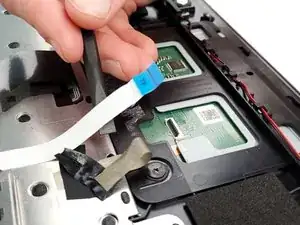

Используйте лопаточку, чтобы отключить разъём, соединяющий тачпад с материнской платой. Как только фиксирующая планка ZIF-разъёма будет поднята, шлейф должен выскользнуть в сторону материнской платы.
Снимайте разъём равномерно из гнезда — шлейф может быть хрупким.
Шаг 7

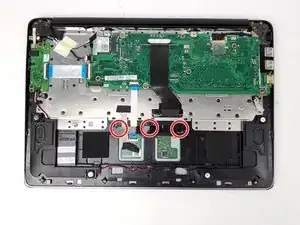

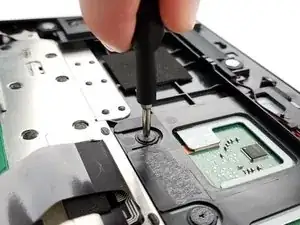

Отвинтите три винта 2 мм в верхней части тачпада крестовой отверткой Phillips #0.
Шаг 8

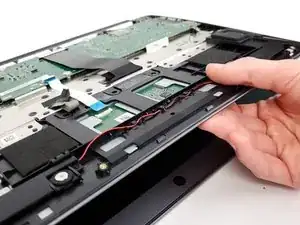

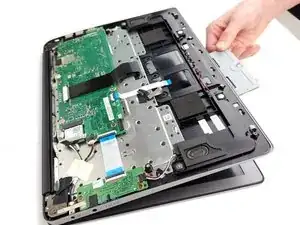

Выньте тачпад из его посадочного места: сначала сдвиньте его в сторону клавиатуры, затем опустите в сторону экрана.
Обратите внимание на две защёлки, фиксирующие нижнюю часть тачпада.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
