Замена разъёма USB/наушников в Lenovo IdeaPad 100s-14IBR
Разъём USB/наушников в вашем Lenovo IdeaPad 100S-14IBR изношен или вовсе не работает? Это руководство даст инструкции по замене платы с разъёмом USB/наушников.
Перед изучением этого руководства, пожалуйста, ознакомьтесь с нашей страницей «Устранение неполадок Lenovo IdeaPad 100s-14IBR». На этой странице вы найдёте распространённые проблемы, их причины и возможные решения.
Плата разъёма USB/наушников — это деталь внутри устройства, которая управляет и организует все выходы, связанные с аудио и зарядкой. Заменив эту плату, вы сможете снова использовать порт на боковой панели устройства для флеш-накопителей, зарядки, наушников и прочего. Без замены этой важной детали порт устройства будет продолжать работать неудовлетворительно.
Важное замечание: процесс замены включает отключение проводов и других внутренних частей. Поэтому убедитесь, что устройство выключено перед началом ремонта.
Шаг 1

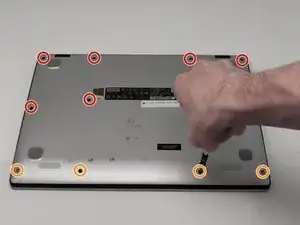

Снимите восемь винтов PH00 длиной 4 мм.
Снимите четыре винта PH00 длиной 2 мм.
Шаг 2

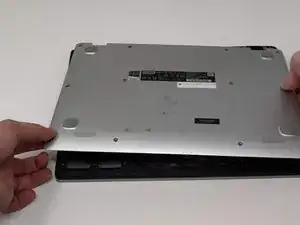

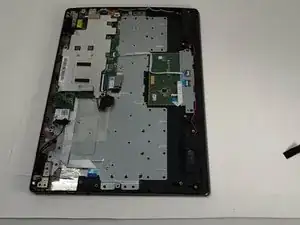

Используйте нейлоновую лопатку, чтобы отсоединить заднюю крышку от корпуса устройства.
Возможно, вы услышите щелчок — это нормально.
Шаг 3

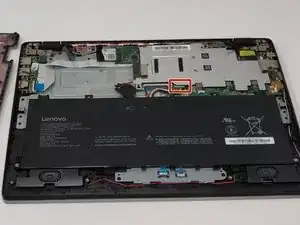

В целях безопасности отключите провода, соединяющие аккумулятор с материнской платой, с помощью нейлоновой лопатки.
Шаг 4

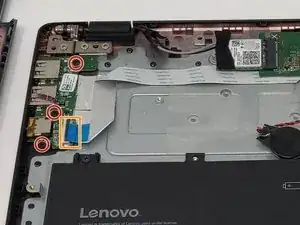

Снимите три винта PH00 длиной 4 мм.
Отсоедините шлейф, подключённый к плате разъёма USB/наушников, подняв чёрную пластиковую защёлку, фиксирующую шлейф.
Будьте особенно осторожны и не перегибайте шлейф — он хрупкий.
Шаг 5

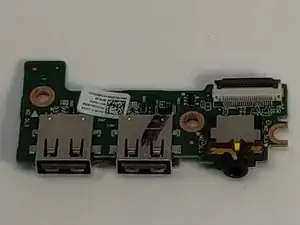

Осторожно поднимите плату разъёма USB/наушников с материнской платы и отложите в сторону.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
