Lenovo IdeaPad 110 Touch-15ACL Замена экрана
Это руководство описывает шаги по снятию экрана с ноутбука Lenovo IdeaPad 110 Touch-15ACL. Экран — это интерфейс компьютера, на котором отображаются процессы. Если ваш экран тормозит или некорректно отображает содержимое компьютера, его нужно заменить. Это устройство имеет сенсорный экран — при замене используйте точно такой же тип экрана. Кабель, подключаемый к экрану, обычно зафиксирован прочной лентой для обеспечения надёжного соединения. Обязательно замените эту ленту при повторном подключении. Действуйте осторожно, чтобы не повредить другие внутренние компоненты.
Перед началом ремонта выключите устройство и отключите адаптер питания.
Шаг 1
Удалите тринадцать винтов Phillips #0 длиной 6 мм.
Шаг 2
Используйте инструмент для вскрытия, чтобы осторожно отстегнуть большую часть защёлок на задней панели.
НЕ выталкивайте панель в сторону оптического привода.
Шаг 3
Отожмите дисковод от центра ноутбука.
Не беспокойтесь о винтах — мы уже сняли винты, связанные с дисководом.
После извлечения дисковода удалите один винт Phillips #0 длиной 2 мм, который теперь открыт.
Шаг 4
Отстегните оставшиеся защёлки и снимите заднюю панель.
Шаг 5
Удалите четыре монтажных винта Phillips #0 длиной 6 мм.
Шаг 6
Отключите кабель, подключённый к материнской плате, и снимите узел аккумулятора.
Шаг 7

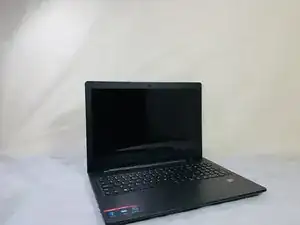

Откройте ноутбук так, чтобы экран был обращён к вам.

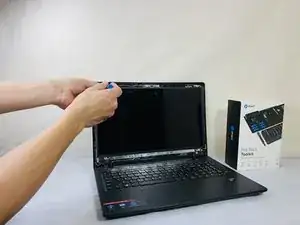

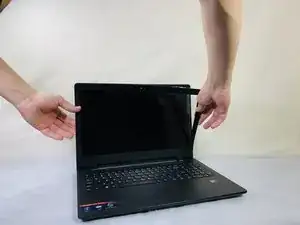

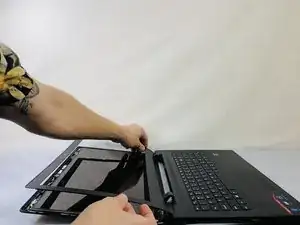

Используйте медиатор или лопатку, чтобы отсоединить защёлки вокруг экрана, удерживающие рамку.

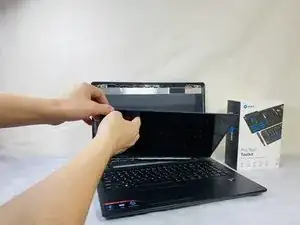

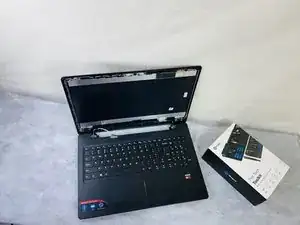

Снимите рамку.
Шаг 8

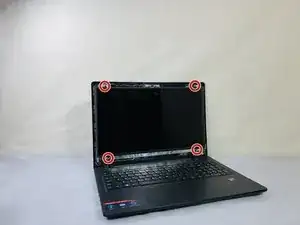

Удалите четыре монтажных винта Phillips #0 длиной 3 мм.
Шаг 9

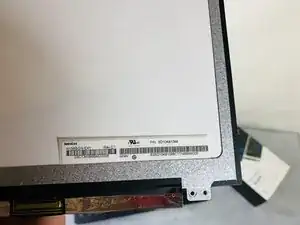

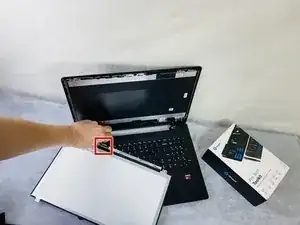

Осторожно отсоедините шлейф дисплея, подключённый к матрице.
На соединении может быть кусочек ленты. По возможности сохраните его — он обеспечивает надёжное соединение с дисплеем.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
