Замена жесткого диска (HDD) в Lenovo IdeaPad 110 Touch-15ACL
В этом руководстве описаны шаги по извлечению жесткого диска (HDD) из ноутбука Lenovo IdeaPad 110 Touch-15ACL. HDD — это дополнительный накопитель в ноутбуке. Многие ноутбуки продаются без HDD и содержат только твердотельный накопитель (SSD), который обычно крепится непосредственно к материнской плате. SSD быстрее HDD и предпочтительнее HDD. Обязательно создайте резервную копию данных ПЕРЕД взаимодействием с любым накопителем. HDD закреплён в рамке-корзине, которая дополнительно крепится к корпусу и подключается к «боку» материнской платы. Будьте осторожны и не повредите компоненты устройства, помимо самого HDD.
Перед началом ремонта выключите ноутбук и отключите питание от адаптера.
Шаг 1
Удалите тринадцать винтов 6 мм, крестообразная отвертка Phillips #0.
Шаг 2
Используйте инструмент для раскрытия корпуса, чтобы аккуратно отстегнуть большинство защёлок на задней панели.
НЕ выталкивайте панель в сторону оптического привода.
Шаг 3
Подденьте диск так, чтобы он отошёл от центра ноутбука.
Не волнуйтесь о винтах — мы уже удалили винты, связанные с диском.
После извлечения диска удалите один винт 2 мм, крестообразная отвертка Phillips #0, который теперь оказался открытым.
Шаг 4
Отстегните оставшиеся защёлки и снимите заднюю панель.
Шаг 5

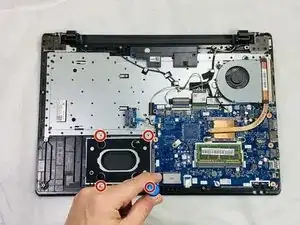

Удалите четыре винта крепления 6 мм, крестообразная отвертка Phillips #0.
Шаг 6

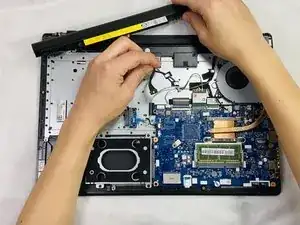

Отсоедините провод, подключённый к материнской плате, и извлеките блок батареи.
Шаг 7
Удалите четыре винта крепления 4 мм, крестообразная отвертка Phillips #0, которые фиксируют корзину к раме.
Шаг 8
Аккуратно отсоедините корзину от материнской платы.
Если вы извлекаете уже установленный HDD, отсоедините компонент вместе с корзиной и удалите четыре винта, крепящие корзину к HDD.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
