Замена материнской платы Lenovo IdeaPad 110 Touch-15ACL
В этом руководстве описаны шаги по извлечению материнской платы из ноутбука Lenovo IdeaPad 110 Touch-15ACL. Материнская плата по сути является «сердцем» компьютера и обеспечивает его работоспособность. Материнская плата — тонкий в основном прямоугольный компонент, к которому подключено множество проводов к другим системам внутри компьютера. Эти провода необходимо отсоединить, прежде чем можно будет снять материнскую плату. Винты, крепящие материнскую плату к корпусу, можно определить по маленькому белому треугольнику, «указывающему» на винт. Проявляйте осторожность, чтобы не повредить другие внутренние компоненты и/или саму материнскую плату.
Перед началом ремонта убедитесь, что ноутбук выключен и отсоединён от сетевого адаптера.
Шаг 1
Удалите тринадцать 6 мм винтов Phillips #0.
Шаг 2
Используйте инструмент для вскрытия, чтобы аккуратно отсоединить большинство защёлок на задней панели.
НЕ выталкивайте панель в сторону оптического дисковода усилием.
Шаг 3
Отожмите дисковод от центра ноутбука.
Не беспокойтесь о винтах, так как мы уже удалили винты, связанные с дисководом.
После снятия дисковода удалите один 2 мм винт Phillips #0, который теперь открыт.
Шаг 4
Отстегните оставшиеся защёлки и снимите заднюю панель.
Шаг 5
Удалите четыре 6 мм винта Phillips #0, крепящиеся к корпусу.
Шаг 6
Отсоедините провод, подключённый к материнской плате, и выньте аккумуляторный блок.
Шаг 7
Удалите четыре 4 мм винта Phillips #0, крепящие корзину (кэдди) к раме.
Шаг 8
Аккуратно отсоедините корзину от материнской платы.
Если вы извлекаете уже установленный жёсткий диск, отключите компонент вместе с корзиной и снимите четыре винта, крепящие корзину к жёсткому диску.
Шаг 9

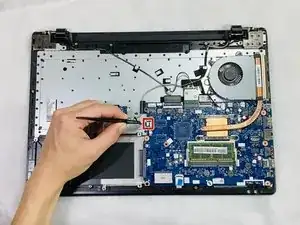

Отсоедините провод динамика от материнской платы.
Шаг 10

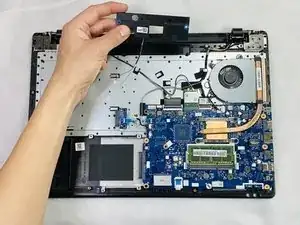

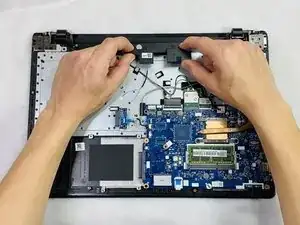

Аккуратно потяните вверх сборку динамиков, чтобы вынуть её из корпуса.
Шаг 11

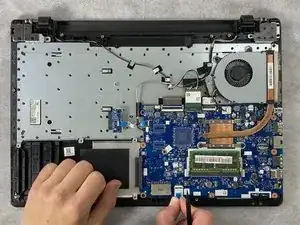

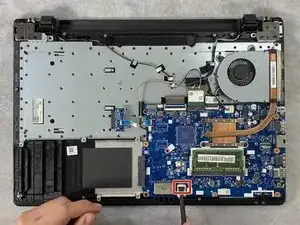

Разблокируйте ZIF-коннектор и удалите провод, подключённый внизу материнской платы.
Для проводов с синей пластиковой частью необходимо сначала отстегнуть зажим перед извлечением провода.
Шаг 12

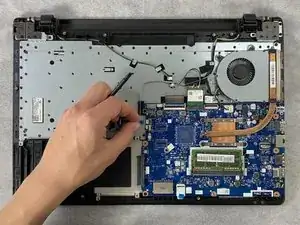

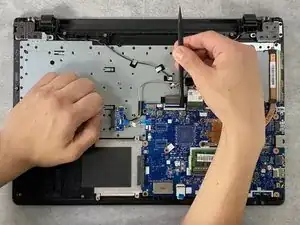

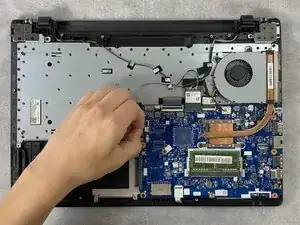

Отключите провода, подключённые с «левой» стороны.
Используйте лопаточку, чтобы разблокировать зажим и вынуть синюю ленточную плату.
Шаг 13

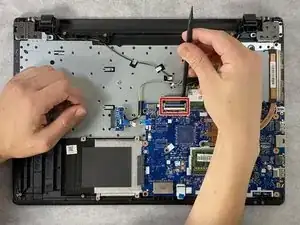

Разблокируйте ZIF-коннектор в верхнем левом углу материнской платы.
Удалите ленточный кабель.
Шаг 14

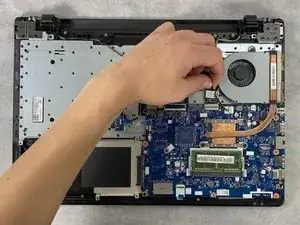

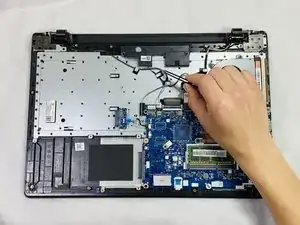

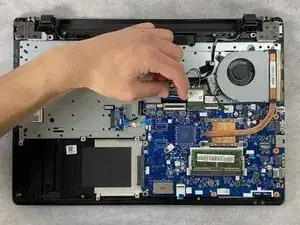

Удалите один 4 мм винт Philips #0 с Wi‑Fi карты.
Выдвиньте Wi‑Fi карту из разъёма.
Шаг 15

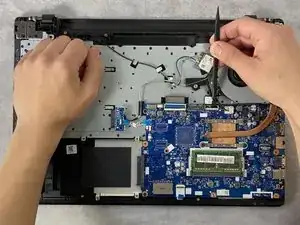

Разблокируйте оставшийся ZIF‑коннектор лопаткой.
Удалите ленточный кабель.
Шаг 16

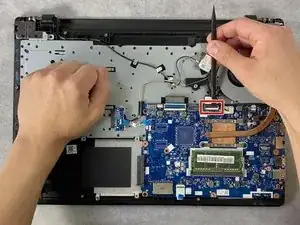

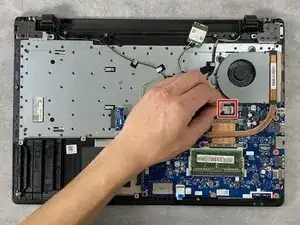

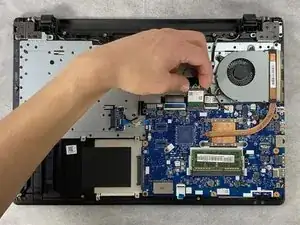

Отключите провод вентилятора от материнской платы.
Удалите четыре 3 мм винта Philips #0, соединяющие радиатор с материнской платой.
При повторной установке соблюдайте порядок по номерам.

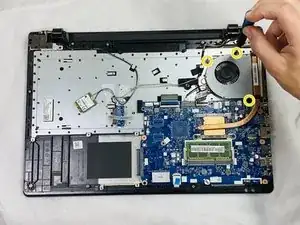

Затем удалите три 5 мм винта Philips #0, удерживающие сборку вентилятора на раме.
Снимите вентилятор и радиатор.
Шаг 17

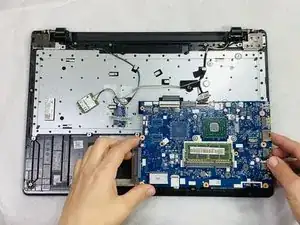

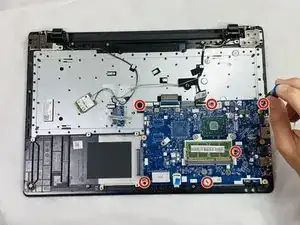

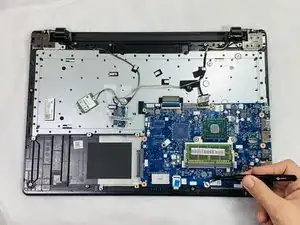

После того как всё будет отключено от материнской платы, удалите шесть 3 мм винтов Philips #0, крепящих материнскую плату.
Обычно один винт находится под наклейкой в «нижней» части (показано на картинке).
Шаг 18

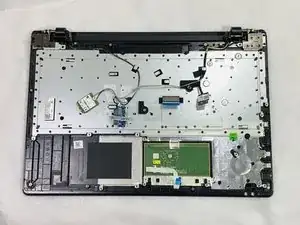

Так должна выглядеть рама после удаления всех компонентов.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
