Расположение WiFi на Lenovo Ideapad 100S-11IBY 11.6"
Это просто для показа, где WiFi-карта припаяна к материнской плате.
Полное удаление материнской платы необходимо для использования станции десолдеринга с горячим воздухом для отсоединения карты.
Шаг 1

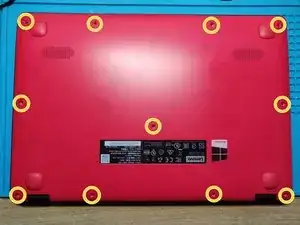

Удалите все 11 винтов.
Шаг 2

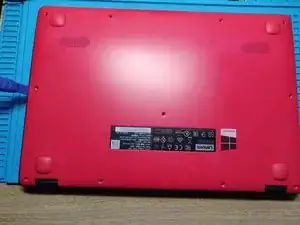

Снимите заднюю крышку с помощью пластикового инструмента.
Шаг 3

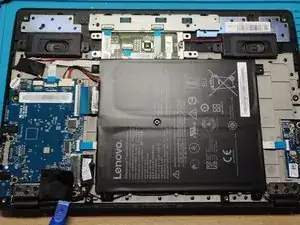

Удалите скотч с помощью пластикового инструмента.
Будьте осторожны с антенными проводами.
Шаг 4

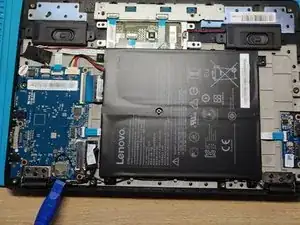

WiFi-карта.
Если вы хотите удалить карту, вам придется снять материнскую плату и использовать станцию десолдеринга с горячим воздухом.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
