Замена разъёма питания ноутбука Toshiba Satellite L505

Откройте ноутбук и найдите пластиковую планку прямо над клавиатурой.

Осторожно вставьте лопатку в один из концов и приподнимите её до щелчка, означающего, что защёлка разъединена.

Медленно проведите пальцем или лопаткой под планкой и следуйте вдоль неё до противоположного конца, полностью отделяя планку.

Выверните четыре винта отвёрткой Phillips #1.

Осторожно отожмите защёлку назад, одновременно приподнимая верхнюю часть клавиатуры в вашу сторону.

Клавиатура соединена кабелем с материнской платой, поэтому пока не поднимайте её полностью.

Осторожно отключите разъёмную планку, сдвинув белые защёлки вперёд.

Аккуратно вытяните планку из её порта.

Снимите клавиатуру с устройства.

Переверните ноутбук крышкой вниз.

Удалите винт с маркировкой F4 при помощи отвёртки Phillips #1.

Есть 2 винта с маркировкой F4, правильный винт — тот, что ближе к жёсткому диску.

Осторожно выдвиньте оптический привод из корпуса устройства.

Переверните ноутбук крышкой вниз, на дне сдвиньте правый фиксатор в положение разблокировано.

Сдвиньте левый фиксатор влево и удерживайте его. Подденьте аккумулятор пальцами и извлеките его.

Отверните все винты, отмеченные на нижней стороне ноутбука.

Удалите винт, показанный на второй фотографии, приподняв крышку и вывернув его отвёрткой Phillips #1.

Удалите три плоских винта в отсеке, где установлен оптический привод.

Снимите клавиатуру, а затем удалите винт с маркировкой "16".

Отключите все кабели, отмеченные синим кружком.

Используя инструмент для поддевания, аккуратно пройдитесь по краю и ослабьте узел подлокотника, пока не сможете удобно и легко снять его.

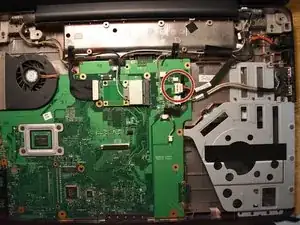

Когда материнская плата будет обнажена, аккуратно отключите провод питания от материнской платы.

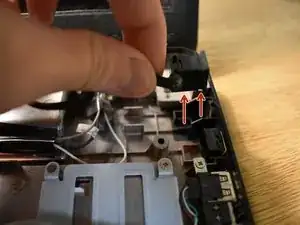

Проследуйте кабель до порта разъёма питания и аккуратно приподнимите его, чтобы извлечь из ноутбука.
