Замена динамиков в ноутбуке Toshiba Satellite L505

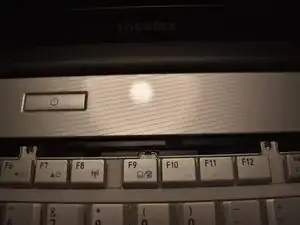

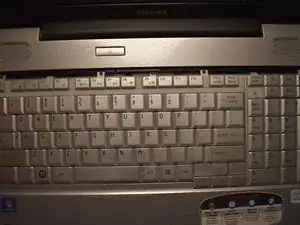

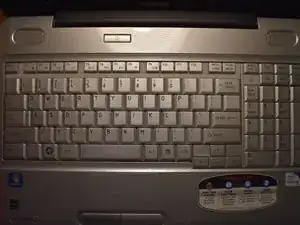

Откройте ноутбук и найдите пластиковую планку прямо над клавиатурой.

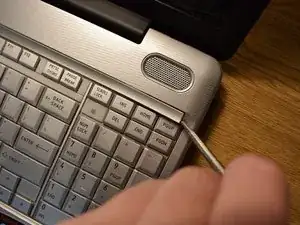

Аккуратно вставьте монтажный инструмент в один из концов и приподнимите до характерного щелчка, означающего отсоединение.

Медленно проведите пальцем или монтажным инструментом под планкой до противоположного конца, полностью отделяя её.

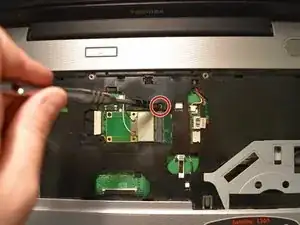

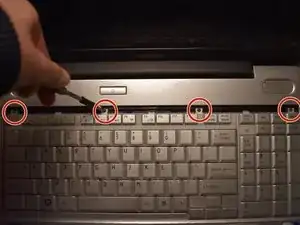

Удалите четыре винта, используя крестообразную отвёртку Phillips #1.

Аккуратно отожмите защёлку назад, одновременно приподнимая верхнюю часть клавиатуры к себе.

Клавиатура соединена кабелем с материнской платой, поэтому не поднимайте её полностью пока.

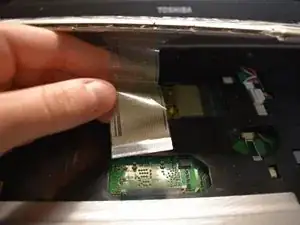

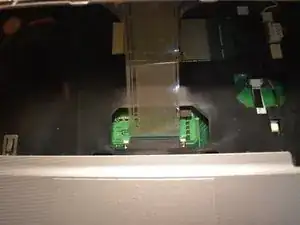

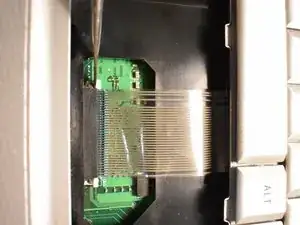

Осторожно отсоедините разъёмную планку, сдвинув белые фиксаторы вперёд.

Аккуратно вытащите планку из её разъёма.

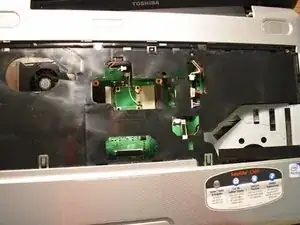

Снимите клавиатуру с устройства.

Переверните ноутбук крышкой вниз.

Удалите винт, помеченный F4, с помощью крестообразной отвёртки Phillips #1.

Есть 2 винта с маркировкой F4; правильный винт — тот, который ближе к жёсткому диску.

Аккуратно выдвиньте оптический привод из корпуса устройства.

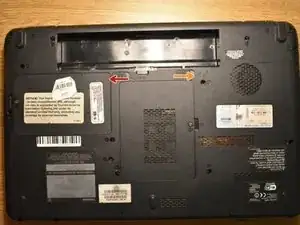

Переверните ноутбук вниз. Внизу ноутбука сдвиньте правый фиксатор в положение «открыто».

Сдвиньте левый фиксатор влево и удерживайте. Подденьте аккумулятор пальцами и выньте его.

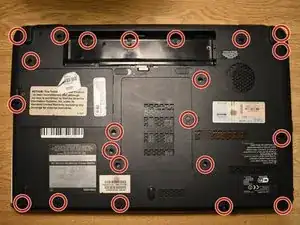

Отвинтите все винты, отмеченные на нижней стороне ноутбука.

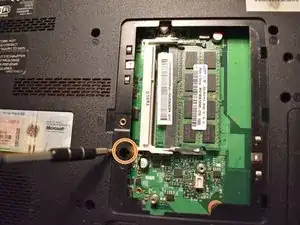

Удалите винт, отмеченный на второй фотографии, приподняв крышку и отвинтив его крестообразной отвёрткой Phillips #1.

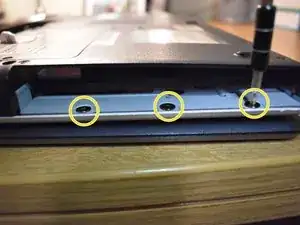

Удалите три плоских винта в гнезде, где расположен оптический привод.

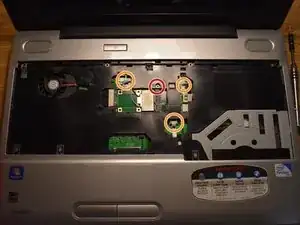

Снимите клавиатуру, а затем удалите винт с маркировкой «16».

Отключите все кабели, отмеченные синим кружком.

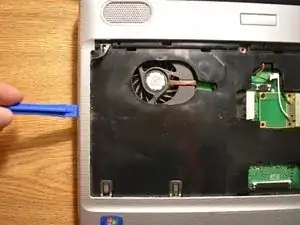

С помощью монтажного инструмента осторожно пройдитесь по краю и ослабьте сборку подставки для рук, пока её не станет удобно и легко снять.

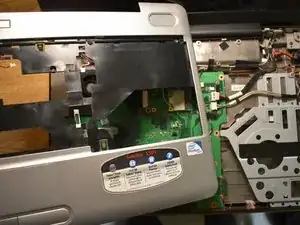

Снимите сборку подставки для рук и переверните её.

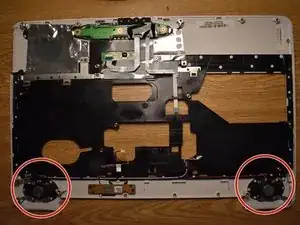

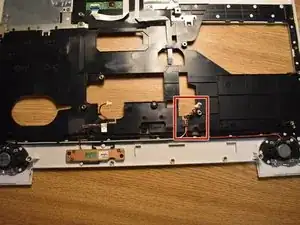

Найдите два динамика.

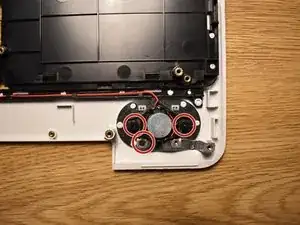

Удалите три винта.

Проследите красный и белый провода до места их соединения в штекер и отсоедините его для удобного извлечения динамиков.
