Замена батарейки CMOS в Toshiba Satellite L55-A

Перед началом убедитесь, что ноутбук выключен.

Переверните ноутбук так, чтобы крышка снизу была обращена вверх.

Отверните самонарезающий винт с крестообразным шлицем, фиксирующий крышку отсека оперативной памяти.

Подденьте край крышки отсека оперативной памяти и снимите её.

С помощью монтажного инструмента отожмите кабель разъёма Ethernet от его гнезда рядом с модулем оперативной памяти.

Отключите кабель.

При сборке убедитесь, что подключаете этот разъём в правильной ориентации. Разъём имеет ключение и подключается только в одном положении; если он не вставляется легко, переверните его и попробуйте снова.

Удалите тринадцать винтов с крестообразным шлицем длиной 6,8 мм, фиксирующих нижнюю крышку.

Вставьте наконечник монтажной лопатки в зазор между приводом SuperMultiDrive и остальной частью нижней крышки.

Оттяните выступ привода SuperMultiDrive от нижней крышки, чтобы отсоединить привод.

Выдвиньте привод из отсека и извлеките его из ноутбука.

Нижняя крышка всё ещё удерживается пластиковыми защёлками.

Вставьте наконечник монтажной лопатки в зазор нижней крышки рядом с разъёмом Ethernet.

Поверните лопатку, чтобы освободить пластиковые защёлки вдоль кромки.

Возьмитесь за ослабленный край нижней крышки рукой и медленно поднимайте его от ноутбука. Остальные защёлки должны легко освободиться.

Если вы ощущаете значительное сопротивление, остановитесь и проверьте наличие забытых винтов.

Снимите нижнюю крышку.

Для повторной установки нижней крышки совместите крышку и нажмите по кромкам, чтобы защёлки встали на место.

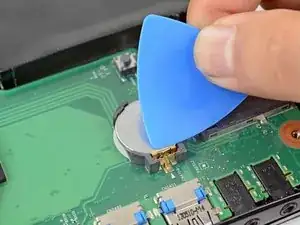

С помощью ногтя или монтажной лопатки сдвиньте золотую металлическую скобу с верхней части таблеточной батарейки.

Выпрямите батарейку из держателя и извлеките её.

Для установки новой батарейки совместите её и плотно нажмите в держатель, пока батарейка не зафиксируется на месте.
