Замена материнской платы ноутбука Toshiba Satellite L505

Откройте ноутбук и найдите пластиковую планку непосредственно над клавиатурой.

Осторожно вставьте лопаточку в один край и поднимите её до характерного щелчка — это означает, что планка отделилась.

Медленно проведите пальцем или лопаточкой под планкой и следуйте вдоль неё до противоположного конца, полностью отсоединив планку.

Выверните четыре винта крестовой отвёрткой Phillips #1.

Аккуратно отожмите защёлку назад и поднимите верхнюю часть клавиатуры на себя.

Клавиатура подключена кабелем к материнской плате, поэтому не поднимайте клавиатуру полностью.

Аккуратно отсоедините ленточный разъём, сдвинув белые защёлки вперёд.

Осторожно извлеките шлейф из разъёма.

Снимите клавиатуру с устройства.

Переверните ноутбук вверх дном.

Выверните винт, отмеченный F4, крестовой отвёрткой Phillips #1.

Есть 2 винта, отмеченные F4; правильный винт — тот, который ближе к жёсткому диску.

Осторожно извлеките оптический привод из корпуса.

Переверните ноутбук: в нижней части сдвиньте правый фиксатор в положение «разблокировано».

Сдвиньте левый фиксатор влево и удерживайте его. Подденьте батарею пальцами и извлеките её.

Выверните все винты, отмеченные на нижней стороне ноутбука.

Удалите винт, показанный на втором фото, поднимите крышку и выкрутите винт крестовой отвёрткой Phillips #1.

Удалите три плоских винта в отсеке, где размещался оптический привод.

Снимите клавиатуру, затем выверните винт, отмеченный «16».

Отключите все кабели, отмеченные синим кружком.

С помощью лопаточки аккуратно пройдитесь по краю и ослабьте узел подставки для ладоней, пока вы не сможете без усилий снять его.

Переверните ноутбук вверх дном.

Выверните винт крестовой отвёрткой Phillips #1.

Поднимите и снимите крышку с устройства.

Выверните отмеченный винт и отложите его в сторону.

С ориентированным аккумулятором вверху сдвиньте блок жёсткого диска влево до щелчка.

Аккуратно приподнимите и извлеките жёсткий диск из отсека.

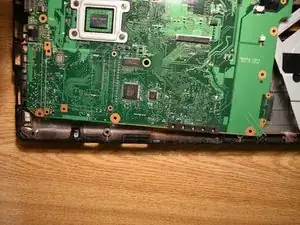

После обнажения материнской платы выкрутите винты, обведённые красным.

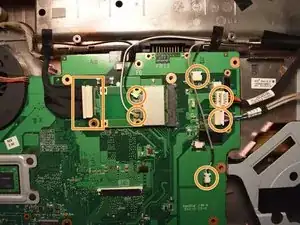

Затем аккуратно отключите все провода, подключённые к материнской плате.

Приготовившись к снятию материнской платы, аккуратно подденьте её снизу в первую очередь, чтобы не повредить корпус, поскольку регулятор громкости выступает из материнской платы наружу.
