Замена вентилятора ноутбука Toshiba Satellite L505

Откройте ноутбук и найдите пластиковую планку прямо над клавиатурой.

Аккуратно вставьте пластиковую лопатку в конец и поднимите её, пока не раздастся отчетливый щелчок — это означает, что защёлка отсоединилась.

Медленно проведите пальцем или лопаткой под планкой и следуйте вдоль неё до противоположного конца, полностью отделяя планку.

Выверните четыре винта крестовой отверткой Phillips #1.

Осторожно оттолкните защёлку назад, одновременно приподнимая верхнюю часть клавиатуры к себе.

Клавиатура соединена кабелем с материнской платой, поэтому пока не поднимайте её полностью.

Осторожно отсоедините ленточный разъём, отодвинув белые фиксирующие защёлки вперёд.

Аккуратно выньте шлейф из разъёма.

Снимите клавиатуру с устройства.

Переверните ноутбук дном вверх.

Выверните винт, отмеченный F4, крестовой отверткой Phillips #1.

Винтов F4 два; правильный — тот, что ближе к жёсткому диску.

Аккуратно вытяните оптический привод из корпуса устройства.

Переверните ноутбук дном вверх, в нижней части сдвиньте правую защёлку в положение «разблокировано».

Сдвиньте левую защёлку влево и удерживайте её. Пальцами подденьте и извлеките аккумулятор.

Выверните все винты, отмеченные на нижней панели ноутбука.

Удалите винт, показанный на втором фото, подняв крышку и открутив его крестовой отверткой Phillips #1.

Снимите три плоских винта в отсеке, где размещён оптический привод.

Снимите клавиатуру, а затем выкрутите винт, отмеченный «16».

Отсоедините все кабели, отмеченные синим кружком.

С помощью инструмента для открытия осторожно пройдитесь по кромке и ослабьте модуль подставки для ладоней, пока его не станет удобно и легко снять.

Переверните ноутбук дном вверх.

Выверните винт крестовой отверткой Phillips #1.

Подденьте и снимите крышку с устройства.

Выверните отмеченный винт и отложите его в сторону.

С ориентированным аккумулятором вверху сдвиньте блок жёсткого диска влево до щелчка.

Осторожно приподнимите жёсткий диск и извлеките его из отсека.

После обнажения материнской платы выкрутите винты, обведённые красным.

Затем аккуратно отключите все провода, подключённые к материнской плате.

Готовясь к снятию материнской платы, аккуратно подденьте её сначала у нижней части, чтобы не повредить шасси, поскольку регулятор громкости выступает из платы наружу.

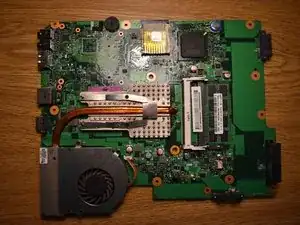

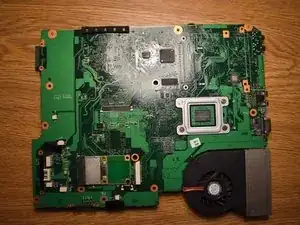

Отделите материнскую плату от устройства и переверните её.
