Замена разъёма аудио на HP EliteBook Folio G1
Это руководство описывает замену разъёма аудио на HP EliteBook Folio G1.
Разъём аудио позволяет подключать наушники или внешние колонки через стандартный 3,5 мм штекер. Если вы сталкиваетесь с проблемами, такими как отсутствие звука в наушниках, прерывания аудио или устройство не распознаёт наушники, разъём аудио может быть неисправен и требовать замены.
Следуя этому руководству, вы сможете безопасно и эффективно заменить разъём аудио и восстановить полную работоспособность звука.
Шаг 1
Полностью выключите ноутбук и закройте крышку.
Шаг 2
Переверните ноутбук так, чтобы вниз была направлена нижняя панель.
Разместите устройство так, чтобы QR‑код и текстовые данные читались и были обращены к вам.
Шаг 3
Отвинтите восемь винтов 3,0 мм, крепящих заднюю крышку, используя отвёртку Torx T5.
Шаг 4
Вставьте пластиковый инструмент для открытия или лопатку в шов между нижней крышкой и корпусом.
Осторожно подденьте по периметру, чтобы освободить фиксирующие защёлки.
Аккуратно приподнимите заднюю крышку и снимите её с ноутбука.
Шаг 5

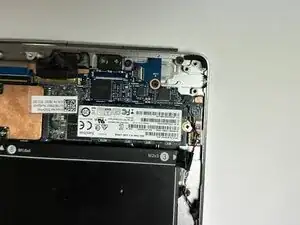

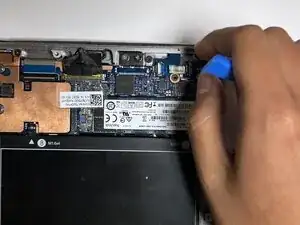

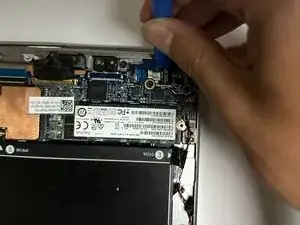

Используйте инструмент для вскрытия или ноготь, чтобы аккуратно приподнять маленькую запирающую планку на коннекторе кабеля аудиоплаты.
Шаг 6

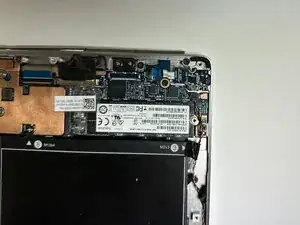

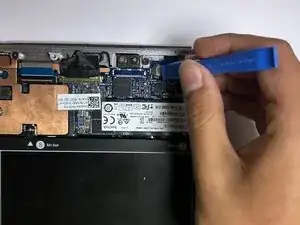

Осторожно потяните ленточный кабель прямо из разъёма, чтобы отключить аудиоплату от материнской платы.
Шаг 7

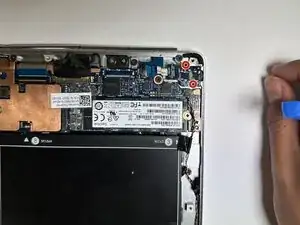

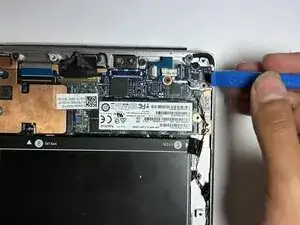

Используя отвёртку Phillips #00, отвинтите два винта 3,0 мм, крепящие аудиоплату к корпусу.
Шаг 8

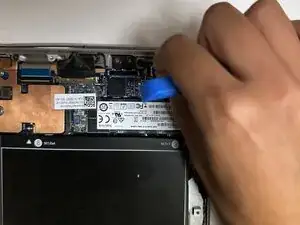

Избегайте изгиба или скручивания платы, так как она и разъёмы хрупкие.

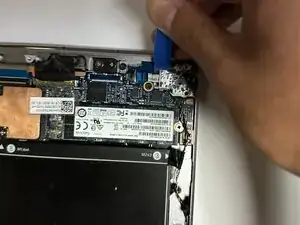

Используйте инструмент для вскрытия, чтобы аккуратно поднять аудиоплату прямо вверх из посадочного места.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
